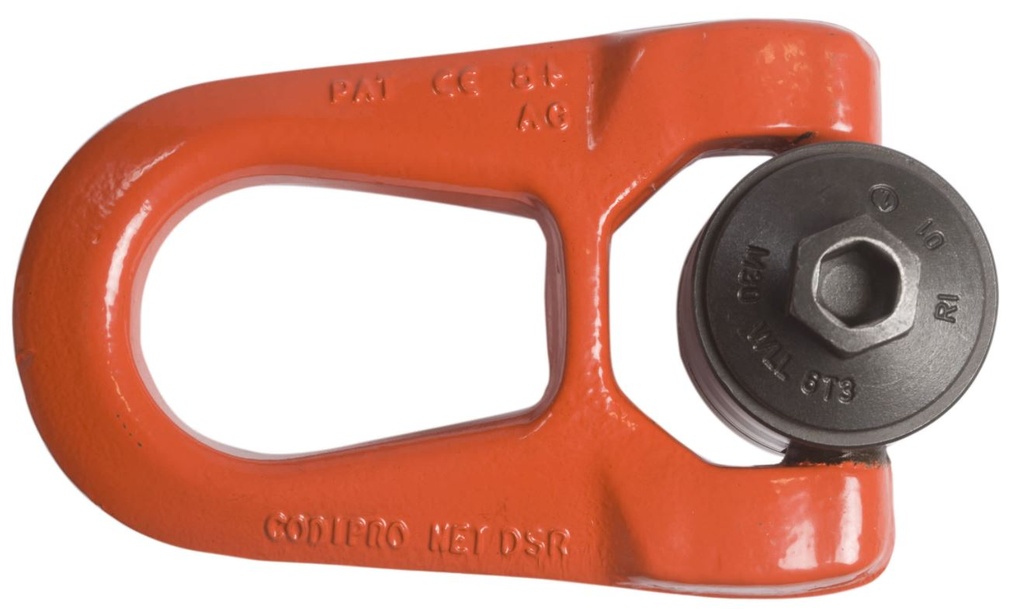

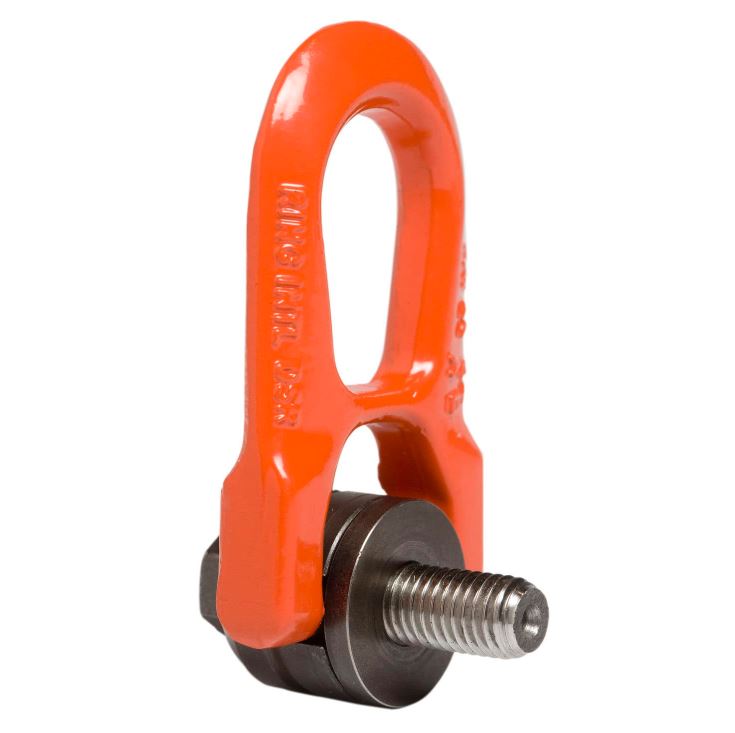

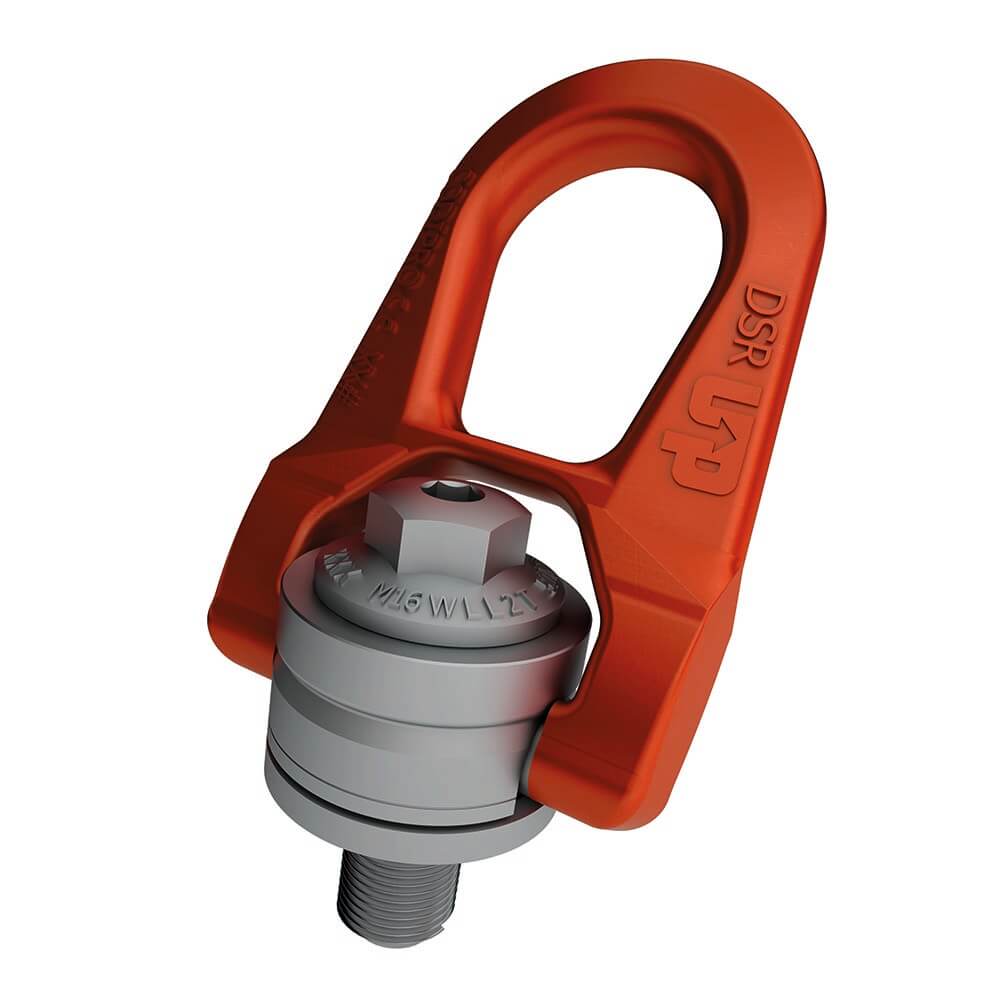

Codipro Dubbel draaibare ring DSR

  • Kan vastgedraaid worden met steeksleutel of inbussleutel.
  • De dubbele articulatie staat toe dat de ring zich perfect opstelt met de strop.
  • Ook verkrijgbaar in roestvrij staal en in vrouwelijke versie.
  • Staal met een hoge weerstand, klasse >8.
  • Conform EN 1677.
  • Maat Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 52,80 € 52,80
€ 52,80 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPDSR-005


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

De dubbel draaibare ring DSR is ontworpen om heffingen onder last te waarborgen. De dubbele articulatie staat toe dat de ring zich perfect opstelt met de strop. De draaibare ring is ook beschikbaar in een roestvrije versie en kan gebruikt worden in vochtige, bijtende en chemische omgevingen.

  • Gebruiksfactor 4 of 5, werklast is standaard met gebruiksfactor 5.
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
  • Van M5 tot M42 is standaard voor werklasten van 0,07t tot 8,5t.
  • Mogelijkheid tot een hogere WLL en/of centrerende ring op aanvraag.

DSR technische tekening

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Koppel (Nm) Gewicht (kg)
DSR M5 M5 (x0,8) 0,2 0,07 0,3 0,1 33 30 30 38 27 14 53 9,5 15 8 16 3 0,3
DSR M6 M6 (x1) 0,3 0,15 0,4 0,2 33 30 30 38 27 14 53 9,5 15 8 16 4 0,3
DSR M8 M8 (x1,25) 0,8 0,4 1 0,5 33 30 30 38 27 14 53 9,5 15 8 16 6 0,3
DSR M10 M10 (x1,5) 1,3 0,7 1,5 0,9 33 30 30 38 27 14 53 9,5 18 8 16 10 0,3
DSR M12 M12 (x1,75) 1,5 1,05 1,5 1,3 33 30 30 38 27 14 53 9,5 21 8 16 15 0,3
DSR M14 M14 (x2) 2,5 1,4 2,6 1,8 45 40 45 53 38 17 76 13 23 8 20 30 0,9
DSR M16 M16 (x2) 2,7 2 2,8 2,3 45 40 45 53 38 17 76 13 27 8 20 50 0,9
DSR M18 M18 (x2,5) 2,5 2,3 2,5 2,3 45 40 45 53 38 17 76 13 27 8 20 70 0,9
DSR M20 M20 (x2,5) 2,8 2,5 2,8 2,5 45 40 45 53 38 17 76 13 30 8 20 100 0,9
DSR M20 M20 (x2,5) 3,2 2,9 3,2 3,2 62 55 60 83 55 25 115 19 25 14 24 100 2,6
DSR M22 M22 (x2,5) 5,5 3,5 6 4,5 62 55 60 83 55 25 115 19 33 14 24 120 2,6
DSR M24 M24 (x3) 6 4,4 6,5 5,5 62 55 60 83 55 25 115 19 33 14 24 160 2,6
DSR M27 M27 (x3) 6 5,7 6,5 6 62 55 60 83 55 25 115 19 40 14 24 200 2,7
DSR M30 M30 (x3,5) 6,3 6 6,5 6,3 62 55 60 83 55 25 115 19 45 14 24 250 2,7
DSR M30 M30 (x3,5) 9 6,7 9 8 80 77 78 98 71 26 141 28 45 14 30 250 5,4
DSR M36 M36 (x4) 9 8 10 8,5 80 77 78 98 71 26 141 28 54 14 30 320 5,4
DSR M42 M42 (x4,5) 9,5 8,5 10 9 80 77 78 98 71 26 141 28 63 14 30 400 5,5

* Gebruiksfactor

Bijlagen

Manual
Specificaties

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HO_CPDSR-005
EAN-nummer
HO_CPDSR-005
Gewicht
0.3
