Delta Red Rateltakel Premium Line
- Robuuste, sterke premium rateltakel met een hogere werklast.
- De compacte hendel maakt de RED geschikt voor gebruik in kleine ruimten.
- De transmissie wordt ondersteund door corrosiebestendige, gesloten lagers.
- Gietijzeren handwiel zorgt voor betere gebruikerservaring.
- Conform Machinerichtlijn 2006/42/EG.
Productinformatie
De Delta RED Premium rateltakel is een hoogwaardige rateltakel met een zeer ergonomisch ontwerp. Hij heeft een robuuste dubbele behuizing, bestand tegen externe schokken zonder schade aan de uitlijning van de lagers. Verder biedt de behuizing bescherming tegen stof en water. De Delta RED heeft fijn geslepen assen, nesetnwiel en tandwielen, waardoor de rateltakel erg soepel werkt. Er is geen minimale belasting nodig om het ratelmechanisme te activeren. Hij heeft een zeer praktisch ontwerp, zo heeft hij een verbeterde vrijloopmodus, ergonomische hendel en zijn de rem en transmissie eenvoudig toegankelijk voor onderhoud.
Standaard meegeleverd
- Gesmede stalen haak met gegoten klep
- Gegalvaniseerde lastketting
- Handleiding
- Testcertificaat
- CE-conformiteitsverklaring
Optioneel
- Uitvoering met overlastbeveiliging
- Hogere hijshoogten
Specificaties
| Model | Werklast (ton) | Inspanning voor max lading (N) | Omwentelingen voor 1m hijsen | Testbelasting (kN) | Hijsketting (Øxmm) | Parten | Gewicht (kg) | Extra gewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|

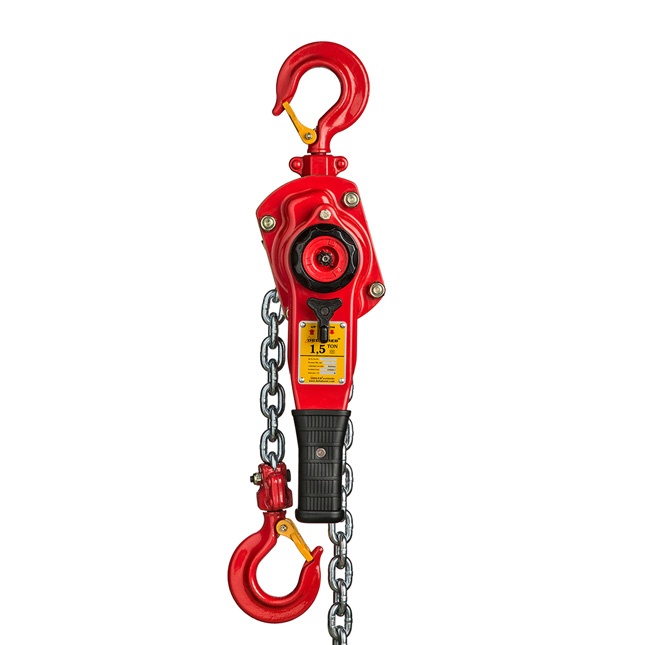

| DRR 0,8 | 0,8 | 180 | 54 | 9,8 | 6 x 18 | 1 | 5,6 | 0,9 |
| DRR 1,6 | 1,6 | 355 | 63 | 19,6 | 8 x 24 | 1 | 8,5 | 1,5 |

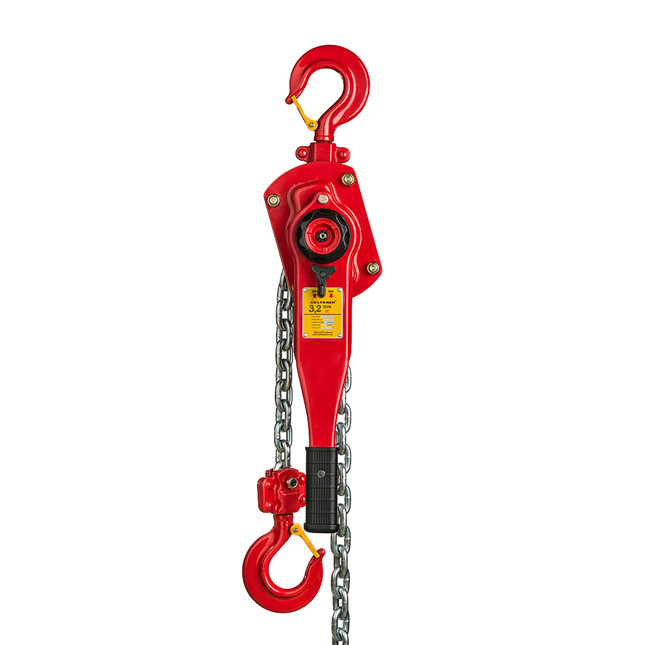

| DRR 3,2 | 3,2 | 335 | 39,2 | 60 | 10 x 30 | 1 | 16,2 | 2,3 |

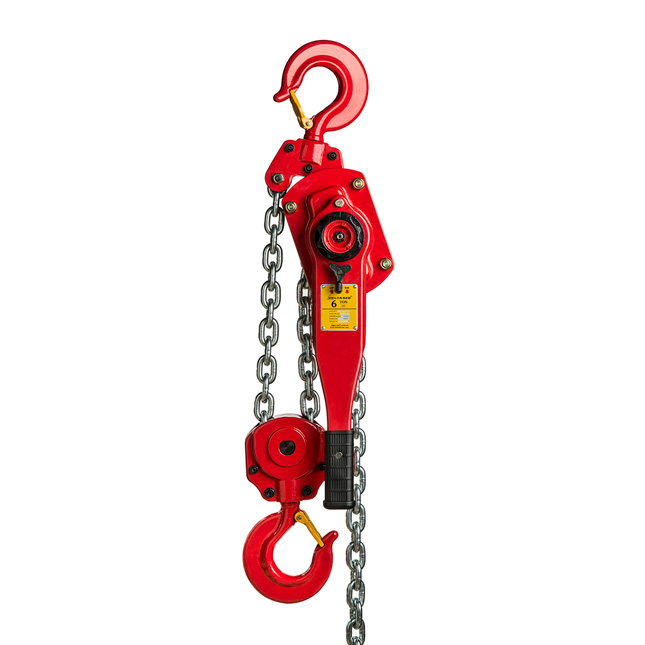

| DRR 6,3 | 6,3 | 350 | 119 | 77,2 | 10 x 30 | 2 | 21,9 | 4,6 |

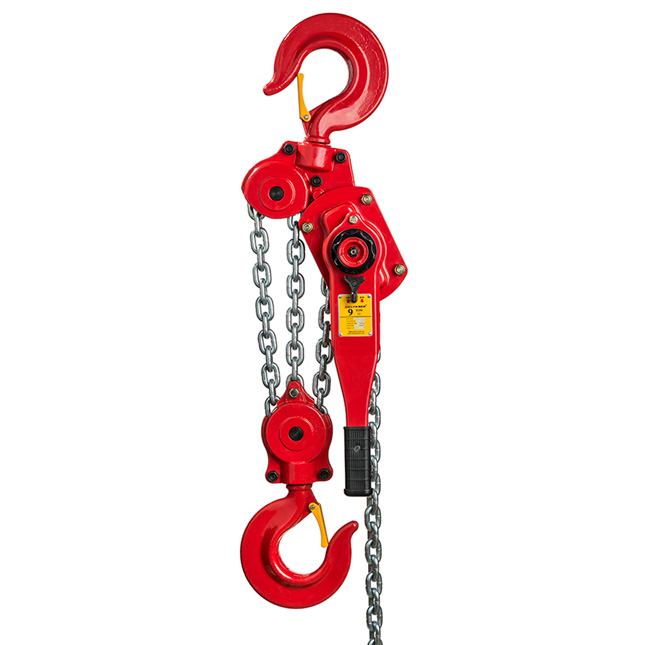

| DRR 9 | 9 | 323 | 179 | 110,3 | 10 x 30 | 3 | 32,1 | 6,9 |
Afmetingen
DRR 0,8 - 3,2
DRR 6,3
DRR 9| Werklast (ton) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 0,8 | 160 | 133 | 250 | 320 | 38 | 26 |
| 1,6 | 182 | 157 | 270 | 365 | 48 | 29 |
| 3,2 | 208 | 210 | 430 | 490 | 58 | 39 |
| 6,3 | 208 | 253 | 430 | 583 | 65 | 43 |
| 9 | 208 | 338 | 430 | 830 | 85 | 58 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- TKR_RED-008.15
- EAN-nummer
- 8719482014741
- Gewicht
- 7.3
