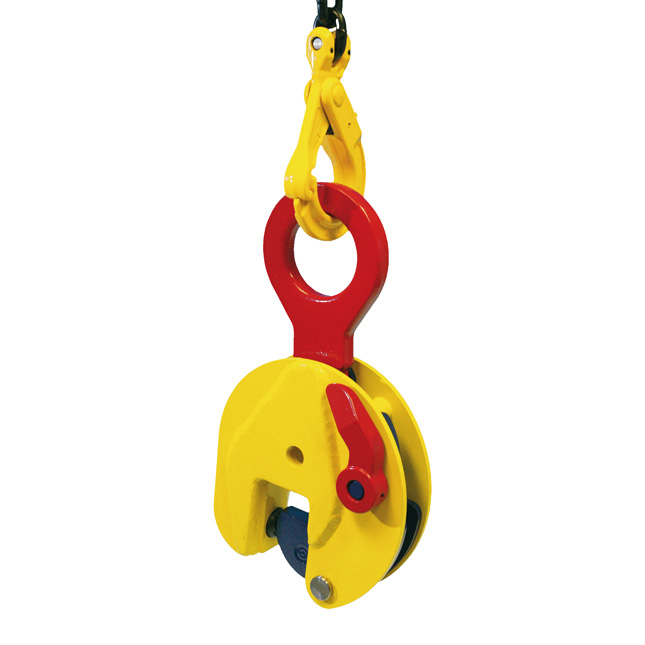

Terrier TS Verticale platenklem
- Geïntegreerd veiligheidssysteem voorkomt het losraken en verschuiven van staalplaten tijdens het hijsen
- Duurzame en onderhoudsarme constructie geschikt voor verschillende plaatdiktes, inclusief dunne platen
- Beschikbaar met roestvaststalen onderdelen voor corrosiebestendige toepassingen
- Speciaal ontworpen voor verticale hijstoepassingen van staalplaten met vlakke bevestigingspunten
- Voldoet aan EN-norm voor hijsgereedschap
Terrier TS Verticale platenklem – Veilig en efficiënt hijsen van staalplaten
De Terrier TS verticale platenklem is dé oplossing voor het veilig hijsen en transporteren van staalplaten. Dankzij het slimme veiligheidssysteem wordt elke plaat stevig vastgeklemd. Dit voorkomt verschuiven en ongewenst loslaten tijdens het tillen. De klem is vervaardigd volgens de strengste normen, waardoor betrouwbaarheid en duurzaamheid gegarandeerd zijn.
Voor- en Nadelen
- Hoogwaardige veiligheid: Vastklemmen voorkomt losraken bij hijsen.
- Onderhoudsarm: Duurzame materialen en afwerking verlagen onderhoud.
- Geschikt voor diverse plaatdiktes: Ook dunne platen kunnen veilig worden getild.
- Niet geschikt voor andere materialen: Alleen voor staalplaten met vlakke bevestigingspunten.
- Beperkt tot verticale hijstoepassingen: Niet geschikt voor horizontaal transport.
Toepassingen
- Waarvoor gebruik je een verticale platenklem?
- Een verticale platenklem gebruik je voor het hijsen en verticaal verplaatsen van stalen platen en constructies met een vlakke bevestigingsplek.
- Waarom een ingebouwd veiligheidssysteem?
- Het geïntegreerde veiligheidssysteem voorkomt dat de plaat losraakt of wegglijdt bij krachtinwerking. Dit verhoogt de veiligheid voor mens én materiaal.
Bijzonderheden
- Hoe werkt het veiligheidssysteem?
- Na het bedienen van de hendel zorgt het systeem voor een constante voorspanning, waardoor de plaat stevig vastzit en niet onverwacht loskomt.
- Is de klem geschikt voor roestvast staal?
- Voor het hijsen van RVS-platen zijn speciale uitvoeringen met roestvaststalen onderdelen en vernikkeld huis beschikbaar, ter voorkoming van corrosie.
- Wat als de plaat dun is?
- Dankzij de speciale klem met beweegbare tandkrans wordt extra druk uitgeoefend, zodat zelfs dunne platen niet wegglijden.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardige staalsoorten.
- Afwerking:
- Vernikkeld huis en hendel voor extra bescherming tegen slijtage en corrosie.
- Veiligheid:
- Innovatief mechanisme met grendel, spiraalveer en hendel voor constante klemkracht.
- Normen:
- Voldoet aan NEN 13155, ASME B30.20-2010, Australische norm 4991 en Machinerichtlijn 2006/42/EG.
Specificaties
De Terrier TS verticale platenklem is geschikt voor het verticaal hijsen, transporteren en draaien van alle staalplaten en -constructies. Hij heeft een vast hijsoog en is dus niet flexibel. De TS is uitgerust met een veiligheidsmechanisme dat ervoor zorgt dat de klem niet loslaat wanneer er hijskracht wordt uitgeoefend en wanneer men de last laat zakken. Verder is de klem altijd vergrendeld, zowel in gesloten als open stand.
Veilig hijsen met een platenklem

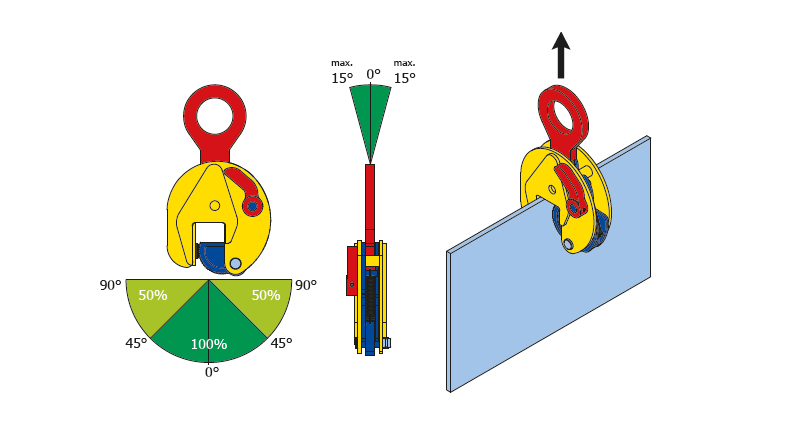

Het is uiteraard van belang om de platenklem op een veilige manier te hanteren. Afhankelijk van de gebruikshoek moet rekening worden gehouden met capaciteitsbeperkingen, zoals weergegeven in onderstaande afbeelding:
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 37/345 Hb. De minimale werklast van deze platenklem is 10% van de maximale werklast.
Specificaties
| Afmetingen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Klemopening (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TS 0,75 | 0,75 | 0 - 13 | 1,7 | 47 | 30 | 202 | 100 | 37 | 37 | 10 |
| TSE 1 | 1 | 0 - 25 | 3,5 | 56 | 45 | 263 | 141 | 37 | 47 | 15 |
| TSE 2 | 2 | 0 - 35 | 7 | 78 | 64 | 336 | 183 | 56 | 56 | 16 |
| TSE 3 | 3 | 0 - 35 | 7 | 78 | 64 | 336 | 183 | 56 | 56 | 16 |
| TS 4,5 | 4,5 | 0 - 25 | 15 | 85 | 70 | 423 | 203 | 60 | 77 | 20 |
| TSE 4,5 | 4,5 | 0 - 45 | 16 | 85 | 70 | 425 | 228 | 60 | 78 | 20 |
| TS 6 | 6 | 0 - 32 | 19 | 114 | 75 | 490 | 225 | 78 | 78 | 20 |
| TSE 6 | 6 | 0 - 50 | 21 | 114 | 75 | 490 | 259 | 82 | 78 | 20 |
| STS 6 | 6 | 40 - 90 | 21 | 114 | 75 | 486 | 275 | 70 | 78 | 20 |
| TS 7,5 | 7,5 | 0 - 40 | 24 | 111 | 75 | 530 | 246 | 70 | 86 | 20 |
| TSE 7,5 | 7,5 | 0 - 55 | 26 | 111 | 75 | 522 | 267 | 70 | 86 | 20 |
| STS 7,5 | 7,5 | 50 - 100 | 26,5 | 111 | 75 | 524 | 312 | 70 | 86 | 20 |
| TS 9 | 9 | 0 - 55 | 27 | 111 | 75 | 522 | 267 | 70 | 86 | 20 |
| STS 9 | 9 | 50 - 100 | 27,5 | 111 | 75 | 522 | 312 | 70 | 86 | 20 |
| TS 12 | 12 | 0 - 52 | 37 | 148 | 85 | 617 | 295 | 100 | 94 | 44 |
| STS 12 | 12 | 50 - 100 | 41 | 152 | 85 | 615 | 344 | 100 | 94 | 44 |
| TS 15 | 15 | 0 - 76 | 70 | 209 | 86 | 810 | 373 | 136 | 106 | 49 |
| STS 15 | 15 | 80 - 150 | 76 | 224 | 86 | 800 | 450 | 136 | 106 | 49 |
| TS 17 | 17 | 0 - 76 | 71 | 209 | 86 | 810 | 373 | 136 | 106 | 49 |
| TS 20 | 20 | 0 - 80 | 149 | 250 | 100 | 933 | 563 | 153 | 140 | 66 |
| STS 20 | 20 | 80 - 150 | 160 | 249 | 100 | 924 | 640 | 153 | 140 | 66 |
| TS 25 | 25 | 5 - 85 | 149 | 250 | 100 | 925 | 563 | 148 | 140 | 66 |
| STS 25 | 25 | 80 - 150 | 160 | 249 | 100 | 924 | 640 | 153 | 140 | 66 |
| TS 30 | 30 | 10 - 90 | 155,5 | 250 | 100 | 918 | 568 | 153 | 142 | 66 |
| STS 30 | 30 | 80 - 150 | 165,5 | 249 | 100 | 906 | 645 | 156 | 142 | 66 |
Eigenschappen
- Artikelnummer
- PLK_TS-0075.0013
- EAN-nummer
- PLK_TS-0075.0013
- Gewicht
- 1.7
- Merk
- Terrier
