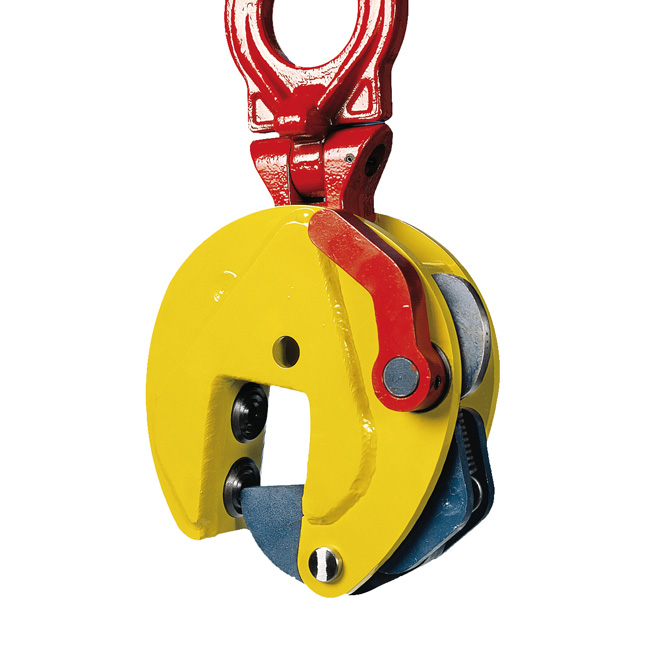

Terrier TSHPU Verticale platenklem, voor HP-profielen
- Speciaal ontworpen voor het hijsen van Holland Profielen met een stabiele grip door drie taatsen.
- Universeel scharnierend hijsoog voor maximale flexibiliteit bij het aanslaan vanuit elke hoek.
- Veilig mechanisme voorkomt onbedoeld loslaten van zware staalconstructies tijdens het hijsen.
- Ondersteunt hijsen in verticale, horizontale en zijdelingse posities met aangepaste werklast buiten verticaal.
- Voldoet aan de EN-norm voor hijsgereedschap en staalconstructies.
Terrier TSHPU Verticale platenklem – Speciaal voor HP-profielen
Introductie
De Terrier TSHPU verticale platenklem is speciaal ontworpen voor het hijsen van Holland Profielen (HP/platbulbstaal). Dankzij het universeel scharnierende hijsoog biedt deze klem maximale flexibiliteit bij het aanslaan en hijsen van lasten. Het innovatieve ontwerp met drie taatsen zorgt voor een stabiele grip, essentieel voor veilig werken. Terrier staat bekend om zijn hoogwaardige, veilige hijsklemmen voor staalconstructies.
Voor- en Nadelen
- Maximale grip: Drie taatsen zorgen voor stabiel en veilig hijsen van HP-profielen.
- Grote flexibiliteit: Universeel scharnierend hijsoog maakt aanslaan en hijsen vanuit elke hoek mogelijk.
- Hoogwaardige veiligheid: Geavanceerd mechanisme voorkomt onbedoeld loslaten van de last.
- Beperkt tot staal: Niet geschikt voor andere materialen dan staal(constructies).
- Aangepaste werklast: Bij hijsen uit niet-verticale posities geldt een lagere veilige werklast.
Toepassingen
- Waarvoor gebruik je een Terrier TSHPU verticale platenklem?
- Deze klem is ideaal voor het verticaal en horizontaal hijsen en transporteren van Holland Profielen en staalplaten met vlak aangrijppunt.
- Waarom een universeel scharnierend hijsoog?
- Hierdoor kun je de last veilig en eenvoudig vanuit elke richting aanslaan en hijsen, wat de flexibiliteit op de werkvloer vergroot.
Bijzonderheden
- Hoe werkt het universeel scharnierend hijsoog?
- Het hijsoog kan in elke richting draaien, waardoor je de klem flexibel en veilig kunt positioneren tijdens het hijsen.
- Is een verstelbare taats inbegrepen?
- Ja, de TSHPU is voorzien van drie taatsen voor extra grip en stabiliteit, specifiek voor HP-profielen.
- Kan ik de TSHPU ook zijdelings gebruiken?
- Ja, hijsen is mogelijk uit verticale, horizontale én zijdelingse posities. Let op: de veilige werklast is lager buiten de verticale positie.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal, bestand tegen zware belastingen.
- Afwerking:
- Slijtvaste, industriële afwerking voor langdurig gebruik.
- Veiligheid:
- Ingebouwd veiligheidsmechanisme met grendel, spanveer en hefboom voor constante voorspanning.
- Normen:
- Voldoet aan NEN 13155, Australische norm 4991, Amerikaanse norm ASME B30.20-2010 en Machinerichtlijn 2006/42/EG.
Specificaties
De Terrier TSHPU verticale platenklem is geschikt voor het verticaal hijsen, hanteren en transporteren van Holland Profiel (HP)-scheepsbouwconstructies vanuit alle posities. Hij heeft een scharnierend hijsoog, waardoor hij een krachtige grip heeft in elke stand, zelfs bij een hoek van 90 graden. De TSHPU is standaard uitgerust met een veiligheidsmechanisme zodat de klem niet loslaat als er hijskracht wordt uitgeoefend en wanneer men de last laat zaken. De klem heeft standaard 2 taatsen, zodat hij bij elke plaatdikte extra klemkracht heeft.
Veilig hijsen met een platenklem

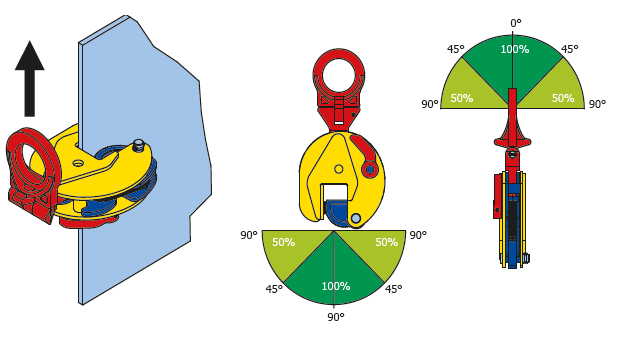

Het is uiteraard van belang om de platenklem op een veilige manier te hanteren. Afhankelijk van de gebruikshoek moet rekening worden gehouden met capaciteitsbeperkingen, zoals weergegeven in onderstaand schema:
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 30/Brinell 300. De minimale werklast van deze platenklem is 10% van de maximale werklast.
Specificaties
| Afmetingen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Klemopening (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSHPU 3 | 3 | 0 - 35 | 8 | 93 | 70 | 369 | 182 | 58 | 54 | 16 |
| TSHPU 5 | 5 | 0 - 45 | 17,3 | 110 | 70 | 434 | 228 | 58 | 86 | 20 |
Eigenschappen
- Artikelnummer
- PLK_TSHPU-0300.035
- EAN-nummer
- PLK_TSHPU-0300.035
- Gewicht
- 8.0
- Merk
- Terrier
