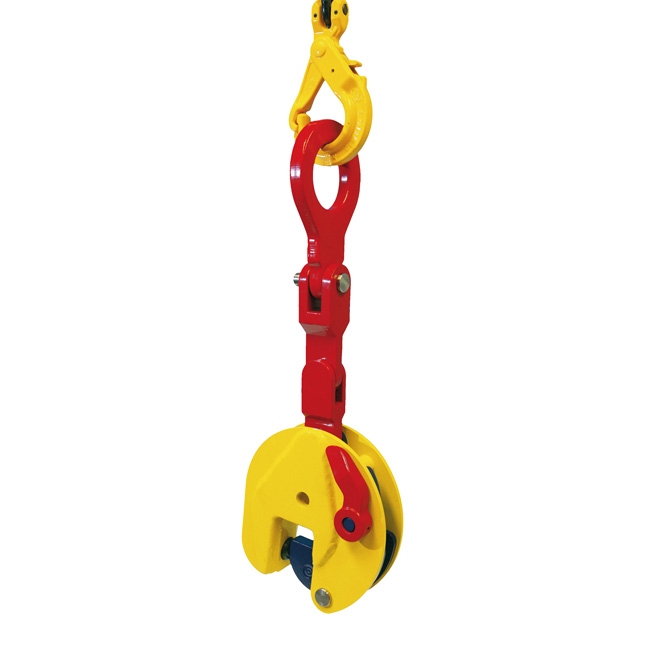

Terrier TSMP Verticale platenklem, met scharnierende gaffel
- Scharnierende gaffel voor eenvoudig monteren, demonteren en positioneren van platen.
- Uniek veiligheidsmechanisme zorgt voor een veilige grip op stalen platen tijdens het hijsen.
- Inclusief hefboom en spanveer voor makkelijk en veilig bedienen.
- Geschikt voor diverse plaatdiktes met vlakke aangrijpingspunten binnen industriële toepassingen.
- Voldoet aan de EN 13155 norm voor hijsapparatuur.
Terrier TSMP Verticale platenklem – Veilig hijsen met scharnierende gaffel
De Terrier TSMP verticale platenklem is speciaal ontworpen voor het veilig hijsen en transporteren van stalen platen. Deze klem is uitgerust met een scharnierende gaffel, wat zorgt voor extra gebruiksgemak. Dankzij het slimme veiligheidsmechanisme blijft de plaat altijd stevig vastzitten tijdens het hijsen. Met de TSMP kies je voor bewezen kwaliteit en optimale veiligheid in elke industriële omgeving.
Voor- en Nadelen
- Optimale veiligheid: Door het unieke mechanisme blijft de plaat stevig geklemd tijdens hijsen.
- Eenvoudig onderhoud: Demontage en montage zijn logisch en snel uit te voeren.
- Breed inzetbaar: Geschikt voor diverse plaatdiktes en industriële toepassingen.
- Enkel voor stalen platen: Niet geschikt voor andere materialen zoals kunststof of hout.
- Vlak aangrijpingspunt vereist: De klem werkt alleen op vlakke oppervlakken.
Toepassingen
- Waarvoor gebruik je een verticale platenklem?
- Een verticale platenklem gebruik je voor het hijsen en verticaal transporteren van stalen platen en constructiedelen met een vlak aangrijpingspunt.
- Waarom een scharnierende gaffel?
- De scharnierende gaffel maakt montage, demontage en positionering eenvoudiger, vooral bij moeilijk bereikbare platen.
Bijzonderheden
- Hoe werkt de scharnierende gaffel?
- De gaffel schuif je eenvoudig naar binnen, zodat de hijsoogas via het montagegat verwijderd kan worden. Dit versnelt montage en demontage.
- Is de hefboom inbegrepen?
- Ja, de hefboom is standaard onderdeel van de klem en zorgt samen met de spanveer voor het veilig bedienen van de klem.
- Kan ik onderdelen vervangen?
- Vervang altijd onderdelen door originele Terrier-onderdelen om veiligheid te waarborgen. Gebruik nieuwe spanstiften, taatsbout en -moer.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal, slijtvast en duurzaam.
- Afwerking:
- Standaard met beschermende coating tegen slijtage en corrosie.
- Veiligheid:
- Uitgerust met een speciaal veiligheidsmechanisme, grendel en spanveer voor constante klemkracht.
- Normen:
- Voldoet aan NEN 13155, ASME B30.20-2010, Australische norm 4991 en Machinerichtlijn 2006/42/EG.
Specificaties
De Terrier TSMP verticale platenklem is geschikt voor het verticaal hijsen, transporteren en draaien van alle staalplaten en -constructies. Hij heeft een hijsoog met drievoudig scharnierende gaffel en is dus erg flexibel. De TSMP is uitgerust met een veiligheidsmechanisme dat ervoor zorgt dat de klem niet loslaat wanneer er hijskracht wordt uitgeoefend en wanneer men de last laat zakken. Verder is de klem altijd vergrendeld, zowel in gesloten als open stand.
Veilig hijsen met een platenklem
Het is uiteraard van belang om de platenklem op een veilige manier te hanteren. Afhankelijk van de gebruikshoek moet rekening worden gehouden met capaciteitsbeperkingen, zoals weergegeven in onderstaande afbeelding:
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 37/345 Hb. De minimale werklast van deze platenklem is 10% van de maximale werklast.
Specificaties
| Afmetingen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Klemopening (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSMP 0,75 | 0,75 | 0 - 13 | 2 | 47 | 30 | 307 | 100 | 37 | 37 | 10 |
| TSEMP 1 | 1 | 0 - 25 | 4,5 | 56 | 45 | 403 | 141 | 37 | 47 | 15 |
| TSEMP 2 | 2 | 0 - 35 | 8 | 78 | 64 | 516 | 183 | 56 | 56 | 16 |
| TSEMP 3 | 3 | 0 - 35 | 8 | 78 | 64 | 516 | 183 | 56 | 56 | 16 |
| TSEMP 4,5 | 4,5 | 0 - 45 | 19 | 85 | 70 | 650 | 228 | 60 | 78 | 20 |
| TSMP 6 | 6 | 0 - 32 | 24 | 114 | 75 | 760 | 225 | 78 | 78 | 20 |
| TSEMP 6 | 6 | 0 - 50 | 25,5 | 114 | 75 | 760 | 259 | 82 | 78 | 20 |
| STSMP 6 | 6 | 40 - 90 | 26 | 114 | 75 | 756 | 275 | 70 | 78 | 20 |
| TSMP 7,5 | 7,5 | 0 - 40 | 29 | 111 | 75 | 800 | 246 | 70 | 82 | 20 |
| TSEMP 7,5 | 7,5 | 0 - 55 | 30,5 | 111 | 75 | 792 | 267 | 70 | 86 | 20 |
| STSMP 7,5 | 7,5 | 50 - 100 | 31,5 | 111 | 75 | 695 | 312 | 70 | 86 | 20 |
| TSMP 9 | 9 | 0 - 55 | 31 | 111 | 75 | 792 | 267 | 70 | 86 | 20 |
| STSMP 9 | 9 | 50 - 100 | 32,5 | 111 | 75 | 792 | 312 | 70 | 86 | 20 |
Eigenschappen
- Artikelnummer
- PLK_TSMP-0075.0013
- EAN-nummer
- PLK_TSMP-0075.0013
- Gewicht
- 2.0
- Merk
- Terrier
