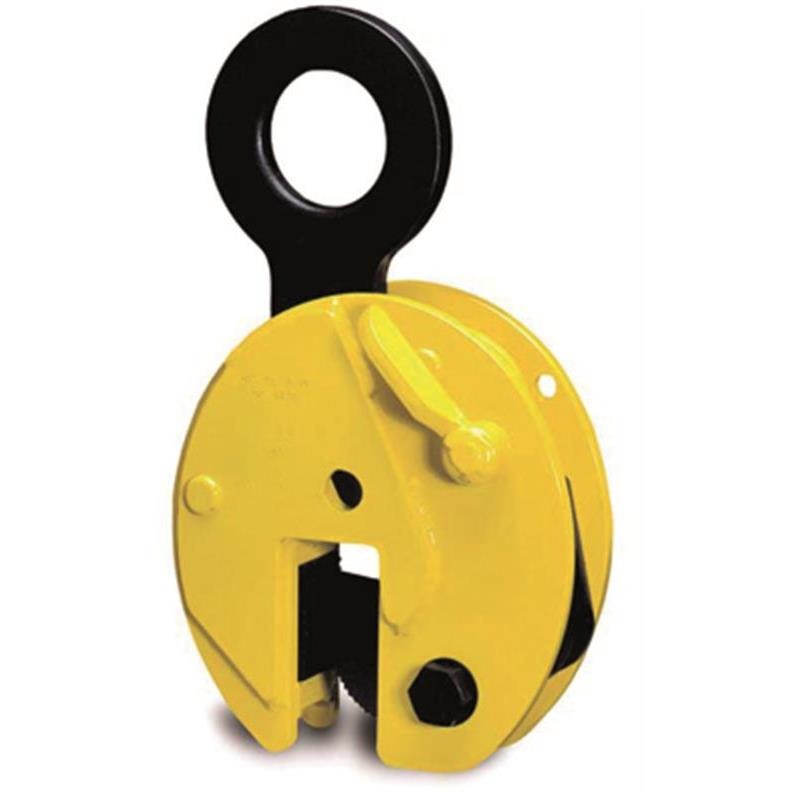

Tigrip TBL Verticale platenklem, gelast

Robuuste gelaste constructie voor lange levensduur en intensief industrieel gebruik.
Geschikt voor platen van 0 tot 130 mm dikte met een draagvermogen tot 30.000 kg.
Veermechanisme voorkomt onbedoeld loskomen, verhoogt veiligheid bij het hijsen.
Ontworpen voor veilig hijsen, verplaatsen en roteren van metalen platen tot 180 graden.
Voldoet aan EN-norm voor hijsgereedschappen, inclusief verplichte veiligheidsvoorschriften.

Merk
- Tigrip
Werklast
Klemopening
Certificaat
- Nee
- Ja € 3,50

Deze combinatie bestaat niet.

€ 503,10 € 559,00

ex. btw

€ 503,10 incl. btw

10% korting

Op voorraad

In mijn winkelwagen

Referentie: PLK_CZ-04.000032

Productinformatie Specificaties

Tigrip TBL Verticale platenklem – Veilig en efficiënt staalplaten hijsen

De Tigrip TBL verticale platenklem is ontworpen voor het veilig hijsen en transporteren van metalen en stalen platen in verticale positie. De klem biedt een hoge mate van betrouwbaarheid dankzij de robuuste constructie. Door de brede grijpcapaciteit is deze klem geschikt voor uiteenlopende plaatdiktes. Met de Tigrip TBL klem verhoogt u de veiligheid en efficiëntie op de werkvloer.

Voor- en Nadelen

Robuuste constructie: Gelaste klem voor intensief gebruik en lange levensduur.
Breed inzetbaar: Diverse modellen voor platen van 0 tot 130 mm en een draagvermogen tot 30.000 kg.
Veiligheid: Veermechanisme voorkomt onbedoeld loskomen van de plaat.

Niet geschikt voor personenvervoer: Alleen bedoeld voor het hijsen van materialen, nooit voor personen.
Niet te gebruiken bij te lichte lasten: Minimale belasting van 10% van de maximale capaciteit vereist voor veilige werking.

Toepassingen

Waarvoor gebruik je een verticale platenklem?: Een verticale platenklem wordt gebruikt voor het veilig hijsen, verplaatsen en roteren van enkele stalen of metalen platen tot 180 graden.
Waarom een gelaste uitvoering?: De gelaste uitvoering zorgt voor extra stevigheid en een langere levensduur, zelfs bij intensief industrieel gebruik.

Bijzonderheden

Hoe werkt de klembek?: De veerbelaste klembek grijpt de plaat stevig vast zodra de klem correct geplaatst is, waardoor veilig tillen mogelijk is.
Is een hefhaak inbegrepen?: Een ophangoog is altijd geïntegreerd; een hijshaak is niet inbegrepen.
Kan de klem ook dunne platen vastpakken?: Ja, maar het minimale gewicht moet 10% van de maximale capaciteit zijn voor een veilige grip.
Welke certificaten worden meegeleverd?: Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Downloads

Handleiding

Korte specificaties

Materiaal:: Hoogwaardig staal.
Afwerking:: Industriële lak ter bescherming tegen roest.
Veiligheid:: Uitgerust met veerdrukmechanisme voor zekere grip en extra veiligheid; werkt alleen binnen de aangegeven capaciteit.
Normen:: Voldoet aan geldende nationale en internationale veiligheidsvoorschriften.

Bekijk alle specificaties

Specificaties

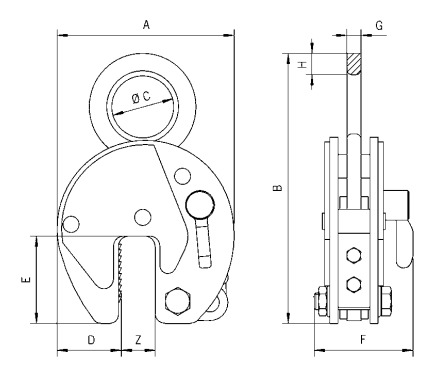

Technische tekening

				Afmetingen
Model	Werklast (ton)	Klemopening (mm)	Gewicht (kg)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)
TBL 4 S	4	0 - 32	11,2	197	339	80	68	93	110	20	32
TBL 4 L	4	30 - 60	11,9	228	339	80	68	100	110	20	32
TBL 6 S	6	0 - 50	20,6	293	442	89	95	143	129	20	35
TBL 6 L	6	50 - 100	23,2	362	482	89	114	143	128	20	35
TBL 8 S	8	0 - 50	24,2	293	450	89	95	143	129	20	42
TBL 8 L	8	50 - 100	28,8	362	482	89	114	143	129	20	42
TBL 10 S	10	0 - 50	29,5	293	503	110	95	143	139	25	45
TBL 10 L	10	50 - 100	35,1	362	503	110	114	143	139	25	45
TBL 15 S	15	0 - 50	76	360	550	130	125	162	204	45	55
TBL 15 L	15	50 - 100	86	460	615	130	175	162	204	45	55
TBL 20 S	20	0 - 65	123	462	674	130	165	210	235	45	65
TBL 20 L	20	65 - 130	135	560	724	130	195	210	235	45	65
TBL 30 S	30	0 - 65	195	462	667	60	165	210	295	65	66
TBL 30 L	30	65 - 130	256	560	732	60	195	210	295	65	67

Eigenschappen

Artikelnummer: PLK_CZ-04.000032
EAN-nummer: PLK_CZ-04.000032
Gewicht: 11.2
Merk: Tigrip
