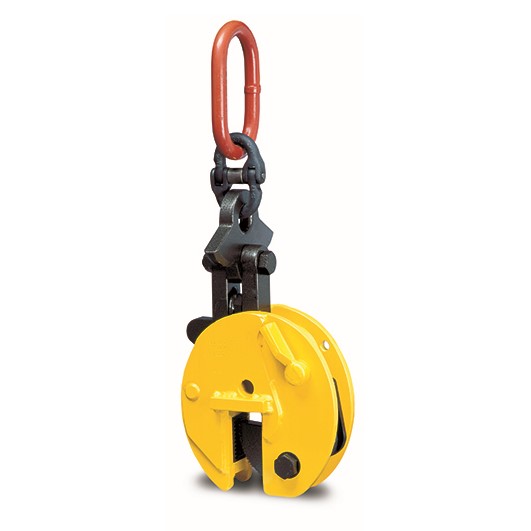

Tigrip TBS Verticale platenklem, met scharnierend hijsoog
- Flexibel scharnierend hijsoog voor hijsen onder diverse hoeken (45° links/rechts en 15° zijdelings).
- Veilige en stabiele grip op bulbprofielen zonder het materiaal te beschadigen.
- Eenvoudige bediening via handvast draaien van de draadspindel voor optimale balans.
- Geschikt voor tijdelijk creëren van hijspunten aan HP-bulbprofielen.
- Voldoet aan EN 10-204 norm voor bulbprofielen.

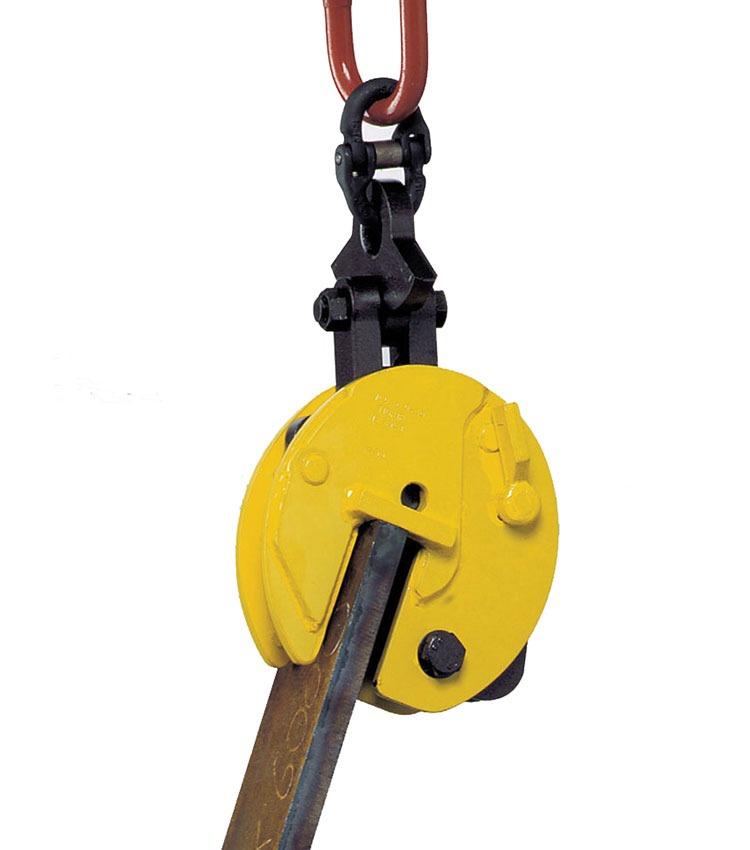

Tigrip TBS Verticale platenklem - Veilig hijsen met scharnierend hijsoog
De Tigrip TBS verticale platenklem is speciaal ontwikkeld voor het tijdelijk creëren van een hijspunt aan een bulbprofiel. Dankzij het scharnierend hijsoog is deze klem flexibel inzetbaar en eenvoudig te bevestigen. De klem garandeert optimale veiligheid en stabiliteit bij het hijsen van zware constructies. Met hoogwaardige materialen en strenge keuringsnormen is de TBS een betrouwbare keuze voor professionals.
Voor- en Nadelen
- Veilig hijsen: De klem zorgt voor stabiele en gecontroleerde hijsbewegingen.
- Flexibel dankzij scharnierend hijsoog: Geschikt voor hijsen onder diverse hoeken.
- Beschadigt het profiel niet: Bekken grijpen stevig zonder schade aan het bulbprofiel.
- Alleen geschikt voor bulbprofielen: Niet bruikbaar voor andere profielen of platen.
- Regelmatig onderhoud nodig: Voor optimale veiligheid moet de klem maandelijks gecontroleerd worden.
Toepassingen
- Waarvoor gebruik je een Tigrip TBS verticale platenklem?
- Deze klem gebruik je om veilig en tijdelijk een hijspunt te maken op een bulbprofiel (HP-profiel volgens EN 10-204).
- Waarom een scharnierend hijsoog?
- Het scharnierende hijsoog maakt het mogelijk om onder verschillende hoeken (45° links/rechts en 15° zijdelings) te hijsen. Dit vergemakkelijkt het positioneren van de last.
Bijzonderheden
- Hoe werkt de draadspindel?
- Door de draadspindel handvast te draaien klemt de klem zich stevig om het bulbprofiel en blijft de last in balans.
- Is het hijsoog inbegrepen?
- Ja, het scharnierend hijsoog is vast geïntegreerd en hoort bij het ontwerp van de klem.
- Hoe maak je de klem weer los?
- Draai de draadspindel los na het zakken van de last en verwijder de klem voorzichtig van het profiel.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal.
- Afwerking:
- Duurzaam behandeld tegen corrosie en slijtage.
- Veiligheid:
- Mechanisch gekeurd, voorzien van draadspindel voor constante klemkracht.
- Normen:
- Voldoet aan NEN 13155, ASME B30.20-2010, Machinerichtlijn 2006/42/EG.
Specificaties
De Tigrip TBS verticale platenklem is ongekend flexibel vanwege zijn scharnierend hijsoog met topschalm. Hij is geschikt voor het hijsen en verplaatsen van stalen platen en constructiedelen in elke positie. De TBS houdt altijd voldoende klemkracht, ook bij het hijsen onder een hoek. De platenklem is standaard uitgerust met een veiligheidsvergrendeling, zodat de klem niet loslaat bij het aangrijpen van de hijskracht. De klem is zowel in geopende als gesloten stand vergrendeld.
Veilig hijsen met een platenklem

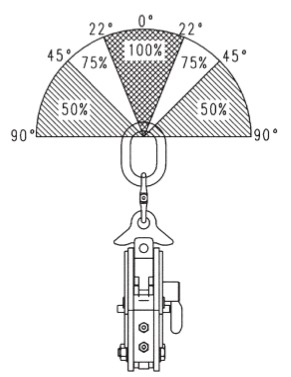

Het is uiteraard van belang om de platenklem op een veilige manier te hanteren. Afhankelijk van de gebruikshoek moet rekening worden gehouden met capaciteitsbeperkingen, zoals weergegeven in onderstaand schema:
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 30/Brinell 300. De minimale werklast van deze platenklem is 10% van de maximale werklast.
Specificaties

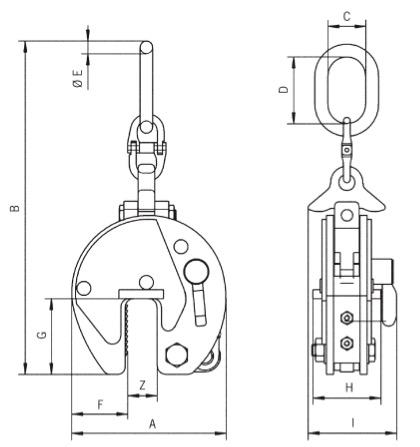

| Afmetingen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Klemopening (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| TBL 4,5 | 4,5 | 0 - 50 | 34,4 | 292 | 675 | 90 | 180 | 27,8 | 95 | 143 | 135 | 185 |
| TBL 6 S | 6 | 0 - 50 | 38 | 292 | 737 | 95 | 176 | 27,8 | 95 | 143 | 137 | 188 |
| TBL 6 L | 6 | 50 - 100 | 42 | 367 | 785 | 98 | 180 | 27,8 | 115 | 143 | 135 | 188 |
| TBL 8 S | 8 | 0 - 50 | 39 | 292 | 737 | 98 | 176 | 27,8 | 95 | 143 | 136 | 210 |
| TBL 8 L | 8 | 50 - 100 | 42,4 | 367 | 785 | 98 | 180 | 27,8 | 115 | 143 | 136 | 210 |
| TBL 10 S | 10 | 0 - 50 | 68 | 360 | 903 | 110 | 195 | 33 | 125 | 162 | 170 | 223 |
| TBL 10 L | 10 | 50 - 100 | 80 | 446 | 921 | 112 | 195 | 33 | 168 | 162 | 170 | 223 |
Eigenschappen
- Artikelnummer
- PLK_CX-060.000050
- EAN-nummer
- PLK_CX-060.000050
- Gewicht
- 38.0
- Merk
- Tigrip
