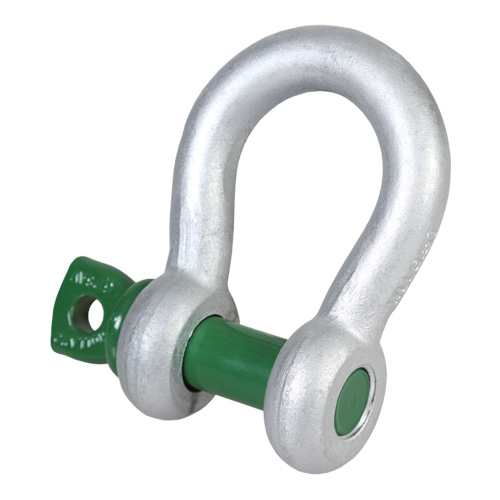

Green Pin G-4161 Harpsluiting met borstbout

  • Gemaakt van gehard en getemperd staal voor hoge belastbaarheid en betrouwbaarheid.
  • Hot-dip verzinkte afwerking biedt uitstekende bescherming tegen corrosie.
  • Geschikt voor temperaturen van -40°C tot +200°C, ideaal voor diverse hijs- en bevestigingstoepassingen.
  • Borstbout voorkomt losdraaien tijdens gebruik, zonder dat extra borgmiddelen nodig zijn.
  • Voldoet aan de EN-norm voor hijsmiddelen.
  • Merk
  • Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 4,23 € 4,98
ex. btw
€ 4,23 incl. btw
Tijdelijk 15% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HSL_BB-GP-0050


Productinformatie Specificaties

Green Pin G-4161 Harpsluiting met borstbout – Robuuste, veilige sluiting voor hijstoepassingen

De Green Pin G-4161 Harpsluiting met borstbout is een hoogwaardige harpsluiting speciaal ontworpen voor zware hijs- en bevestigingstoepassingen. Dankzij het gebruik van gehard en getemperd hoogwaardig staal biedt deze sluiting optimale veiligheid en betrouwbaarheid. De hot-dip verzinkte afwerking beschermt tegen corrosie, zelfs in veeleisende omstandigheden. Door de brede maatvoering en gunstige temperatuurresistentie is deze harpsluiting geschikt voor uiteenlopende situaties.

Voor- en Nadelen

  • Hoge veiligheid: Door hoge breukbelasting en betrouwbare borstboutconstructie.
  • Uitstekende corrosiebescherming: Dankzij de hot-dip verzinkte afwerking.
  • Breed inzetbaar: Geschikt voor temperaturen van -40°C tot +200°C en diverse hijstoepassingen.
  • Niet geschikt voor permanente verbindingen: Ontworpen voor (herhaald) los- en vastmaken.
  • Niet zelfborgend: Hoewel de borstbout veilig is, is er geen extra vergrendeling zoals een moer of splitpen.

Toepassingen

Waarvoor gebruik je een harpsluiting met borstbout?
Een harpsluiting met borstbout wordt ingezet voor het verbinden van hijskettingen, kabels, stroppen of touwen aan hijs- en bevestigingspunten.
Waarom een borstbout?
De borstbout zorgt voor extra veiligheid doordat hij niet uit zichzelf los kan draaien tijdens gebruik, ideaal bij dynamische belastingen en veelvuldig gebruik.

Bijzonderheden

Hoe werkt de borstbout?
De borstbout draait in het schakelgat en blijft door zijn ontwerp stevig op zijn plaats tijdens hijswerkzaamheden.
Is een moer of splitpen inbegrepen?
Nee, de Green Pin G-4161 heeft een borstbout en vereist geen extra borgmiddelen zoals een moer of splitpen.
Is deze harpsluiting geschikt voor gebruik bij lage temperaturen?
Ja, de sluiting is bruikbaar van -40°C tot +200°C.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:
Hoogwaardig, gehard en getemperd staal (klasse 6).
Afwerking:
Hot-dip verzinkt voor uitstekende corrosiebescherming.
Veiligheid:
Breukbelasting is 6x de werklastlimiet (WLL).
Normen:
Voldoet aan EN 13889, US Fed. Spec. RR-C-271 Type IVA, en vanaf 2 ton aan ASME B30.26.
Bekijk alle specificaties

Specificaties

Specificaties

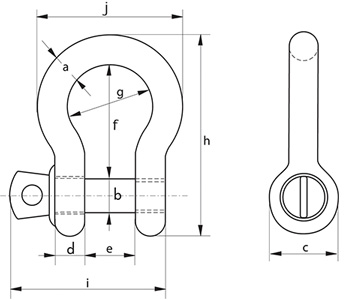

Technische tekening

  Afmetingen
Artikelcode Fabrikantcode Werklast (ton) Gewicht (kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) J (mm)
HSL_BB-GP-0033 GPGHBB05 0,33 0,02 5 6 12 5 9,5 22 16 36 29,5 26
HSL_BB-GP-0050 GPGHBB06 0,5 0,05 7 8 16 7 12 29 20 48 38 34
HSL_BB-GP-0075 GPGHBB08 0,75 0,1 9 10 20 9 13,5 32 22 56 46,5 40
HSL_BB-GP-0100 GPGHBB10 1 0,14 10 11 23 10 17 37 26 64 54 46
HSL_BB-GP-0150 GPGHBB11 1,5 0,19 11 13 25 11 19 43 29 73 59,5 51
HSL_BB-GP-0200 GPGHBB13 2 0,36 13,5 16 34 13 22 51 32 90 73 59
HSL_BB-GP-0325 GPGHBB16 3,25 0,63 16 19 40 16 27 64 43 110 89 75
HSL_BB-GP-0475 GPGHBB19 4,75 1,01 19 22 46 19 31 76 51 129 103 89
HSL_BB-GP-0650 GPGHBB22 6,5 1,5 22 25 52 22 36 83 58 144 119 102
HSL_BB-GP-0850 GPGHBB25 8,5 2,21 25 28 59 25 43 95 68 164 137 118
HSL_BB-GP-0950 GPGHBB28 9,5 3,16 28 32 67 28 47 108 75 186 153 131
HSL_BB-GP-1200 GPGHBB32 12 4,31 32 35 73 32 51 115 83 201 170 147
HSL_BB-GP-1350 GPGHBB35 13,5 5,58 35 38 79 35 57 133 92 227 186 162
HSL_BB-GP-1700 GPGHBB38 17 7,43 38 42 88 38 60 146 99 249 203 175
HSL_BB-GP-2500 GPGHBB45 25 12,5 45 50 104 42 74 178 126 300 243 216
HSL_BB-GP-3500 GPGHBB50 35 17,2 50 57 112 50 83 197 138 332 272 238
HSL_BB-GP-4250 GPGHBB57 42,5 26,3 57 65 132 57 95 222 160 378 310 274
HSL_BB-GP-5500 GPGHBB65 55 37,6 65 70 145 65 105 260 180 433 344 310

Eigenschappen

Artikelnummer
HSL_BB-GP-0050
EAN-nummer
HSL_BB-GP-0050
Gewicht
0.05
Merk
Green Pin
