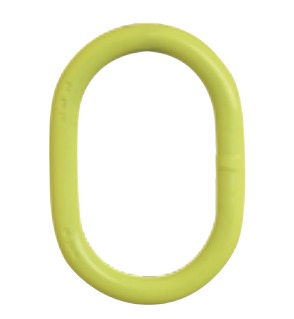

Gunnebo GrabiQ M Topschalm, 1- en 2-sprong

Flexibele lengte-aanpassing dankzij geïntegreerde inkorthaken voor snel gebruik.
Robuust ontwerp met hoge belastbaarheid tot 33,5 ton voor zware hijstoepassingen.
Modulaire opbouw voor eenvoudige combinatie met andere GrabiQ componenten.
Speciaal ontworpen voor gebruik met Grade 100 kettingen binnen het Gunnebo-systeem.
Gecertificeerd volgens de EN 1677-norm voor hijs- en hijssystemen.

Sterkteklasse
- Grade 100
Merk
- Gunnebo
Werklast

Deze combinatie bestaat niet.

€ 14,46 € 19,28

ex. btw

€ 14,46 incl. btw

25% korting

In mijn winkelwagen

Referentie: KW_TSGUNM-00150

Productinformatie Specificaties

Gunnebo GrabiQ M Topschalm – Voor 1- en 2-sprong kettingwerk

De Gunnebo GrabiQ M Topschalm is een hoogwaardige oplossing voor het samenstellen van 1- en 2-sprong kettingwerk. Dankzij geïntegreerde inkorthaken biedt deze topschalm maximale flexibiliteit bij hijstoepassingen. Het robuuste ontwerp en de Grade 100 kwaliteit garanderen een hoge belastbaarheid en een veilige inzet in industriële omgevingen. Kies voor duurzaamheid en precisie bij al uw hijswerkzaamheden.

Voor- en Nadelen

Modulaire opbouw: Eenvoudig te combineren met verschillende GrabiQ componenten.
Hoge belastbaarheid: Geschikt voor zware industriële toepassingen tot 33,5 ton.
Snelle aanpassing: Inkorthaken maken directe lengte-aanpassing mogelijk.

Specifiek voor Grade 100: Niet geschikt voor lichtere kettingen van lagere kwaliteit.
Alleen voor Gunnebo-systemen: Niet universeel toepasbaar met andere merken.

Toepassingen

Waarvoor gebruik je een GrabiQ M Topschalm?: Voor het samenstellen van kettingwerk met één of twee sprongen bij het hijsen van zware lasten.
Waarom inkorthaken geïntegreerd?: Inkorthaken maken het mogelijk om de kettinglengte snel en eenvoudig aan te passen aan het werkstuk.

Bijzonderheden

Hoe werkt de inkortfunctie?: De geïntegreerde inkorthaken maken het mogelijk om de ketting direct in te korten zonder extra componenten.
Is een koppeling inbegrepen?: Ja, de topschalm wordt standaard geleverd met de benodigde inkorthaken, geschikt voor directe montage.
Kan ik de topschalm combineren met elke ketting?: Geschikt voor Grade 100 kettingen en toebehoren, let altijd op de juiste maatvoering.
Welke certificaten worden meegeleverd?: Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Met de Gunnebo GrabiQ M Topschalm kiest u voor betrouwbaarheid, veiligheid en flexibiliteit in uw hijssystemen.

Downloads

Manual

Catalogus

Korte specificaties

Materiaal:: Grade 100 staal, extra sterk en slijtvast.
Afwerking:: Gehard en gecoat voor optimale levensduur.
Veiligheid:: Maximale werkbelasting tot 33,5 ton, afhankelijk van type.
Normen:: Voldoet aan internationale hijs- en veiligheidsnormen.

Bekijk alle specificaties

Specificaties

M technische tekening

Model	WLL (ton)	L (mm)	E (mm)	D (mm)	Gewicht (kg)
M 6-10	1.4	100	60	11	0.2
M 86-10	2.5	125	70	14	0.4
M 108-10	4	140	80	17	0.8
M 13-10	6.7	150	90	19	1
M 1310-10	7.5	160	95	22	1.5
M 1613-10	10	190	110	28	2.8
M 19-10	12	200	120	30	3.5
M 2016-10	17	240	140	34	5.2
M 2220-10	25	250	150	40	7.3
M 2622-10	28	250	150	42	8.7
M 32-10	33	300	180	45	11.7
M 3226-10	43	300	200	50	14.8
M 3632-10	56	350	200	55	20.7
M 4536-10	70	375	210	60	26.4
M 90T-10	90	450	250	70	42.8
M 125T-10	125	450	260	80	57

Model	WLL (ton)	L (mm)	E (mm)	D (mm)	Gewicht (kg)
M 6-10	1.4	100	60	11	0.2
M 86-10	2.5	125	70	14	0.4
M 108-10	4	140	80	17	0.8
M 13-10	6.7	150	90	19	1
M 1310-10	7.5	160	95	22	1.5
M 1613-10	10	190	110	28	2.8
M 19-10	12	200	120	30	3.5
M 2016-10	17	240	140	34	5.2
M 2220-10	25	250	150	40	7.3
M 2622-10	28	250	150	42	8.7
M 32-10	33	300	180	45	11.7
M 3226-10	43	300	200	50	14.8
M 3632-10	56	350	200	55	20.7
M 4536-10	70	375	210	60	26.4
M 90T-10	90	450	250	70	42.8
M 125T-10	125	450	260	80	57

Eigenschappen

Artikelnummer: KW_TSGUNM-00150
EAN-nummer: KW_TSGUNM-00150
Gewicht: 0.23
Sterkteklasse: Grade 100
Merk: Gunnebo
