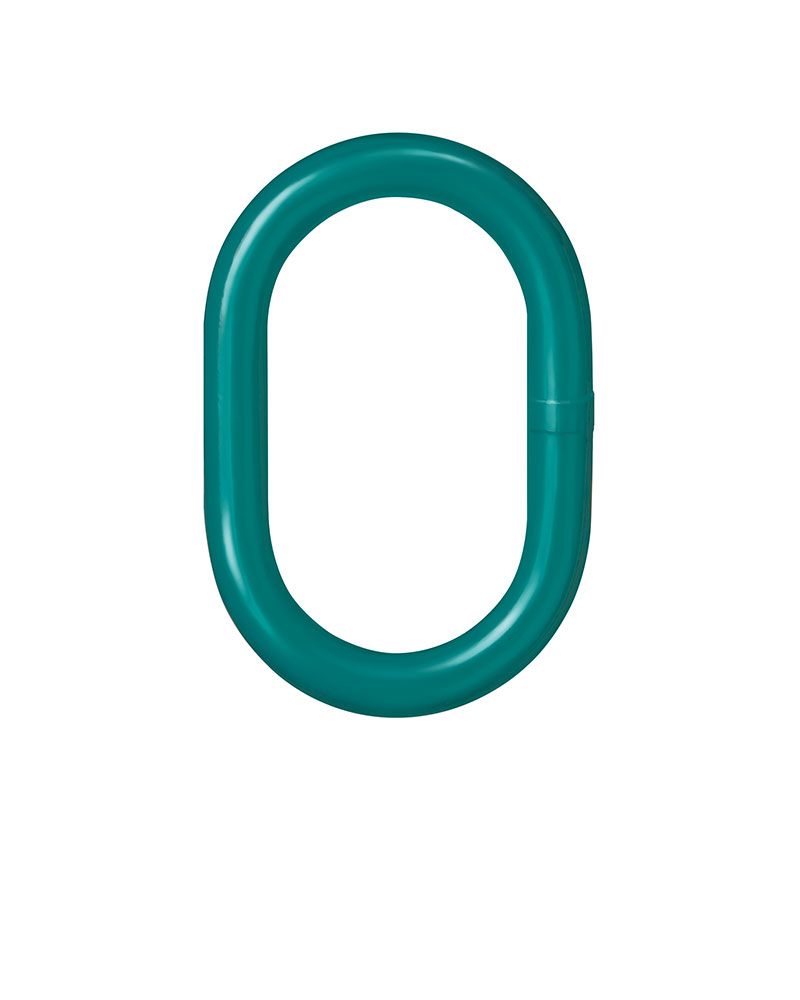

JDT ENORM Topschalm, 1- of 2-sprong, grade 100
- Geschikt voor 1- of 2-sprong kettingassemblages met een draagkracht tot 60 ton.
- Gemaakt van hoogwaardig grade 100 staal voor optimale sterkte en licht gewicht.
- Robuuste constructie voor intensief gebruik in industriële en bouwtoepassingen.
- Verhoogt veiligheid door temperatuurbestendigheid en gelijkmatige lastverdeling.
- Voldoet aan de EN-norm voor hijsvermogen en veiligheidsvoorwaarden.
JDT ENORM Topschalm, 1- of 2-sprong, grade 100 – Hoogwaardige topschalm voor zware hijstoepassingen
De JDT ENORM Topschalm, geschikt voor 1- of 2-sprong kettingassemblages, is ontworpen voor intensief hijswerk. Dankzij zijn grade 100 materiaal biedt deze topschalm een hoge draagkracht en veiligheid. De ENORM-serie staat bekend om zijn robuuste uitvoering en brede inzetbaarheid. Dit maakt de topschalm onmisbaar in industriële en bouwtoepassingen waar betrouwbaarheid telt.
Voor- en Nadelen
- Hoge draagkracht: Tot 60 ton geschikt voor de zwaarste hijsklussen.
- Breed inzetbaar: Geschikt voor 1- en 2-sprong kettingconfiguraties.
- Veiligheid: Voldoet aan de hoogste veiligheidseisen en temperatuurbestendigheid.
- Niet geschikt boven 300°C: Gebruik bij extreem hoge temperaturen is niet toegestaan.
- Specifiek voor kettinghijsgebruik: Niet inzetbaar voor staalkabel- of touwsamenstellingen.
Toepassingen
- Waarvoor gebruik je een topschalm?
- Een topschalm wordt gebruikt als hoofdkoppeling tussen hijsketting(en) en hijshaak van een kraan of takel.
- Waarom grade 100 staal?
- Grade 100 staal biedt een hogere sterkte en draagvermogen bij lager gewicht, ideaal voor zware belastingen en intensief gebruik.
Bijzonderheden
- Hoe werkt de topschalm?
- De topschalm vormt het centrale verbindingspunt tussen de hijskettingen en de hijshaak, en verdeelt de last gelijkmatig.
- Is een verloopring inbegrepen?
- Bij de uitvoering met verloopringen is de verloopring inbegrepen, anders niet.
- Wat als de topschalm gebruikt wordt bij hoge temperaturen?
- Bij temperaturen boven 200°C neemt de draagkracht af volgens de technische tabel; boven 300°C is gebruik niet toegestaan.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Grade 100 gelegeerd staal.
- Afwerking:
- Slijtvaste en corrosiebestendige coating.
- Veiligheid:
- Draagvermogen tot 60 ton, afhankelijk van uitvoering; getest volgens strenge normen.
- Normen:
- Vervaardigd volgens DIN en EN-normen; geschikt voor temperaturen van -40°C tot +200°C zonder capaciteitsverlies.
Specificaties

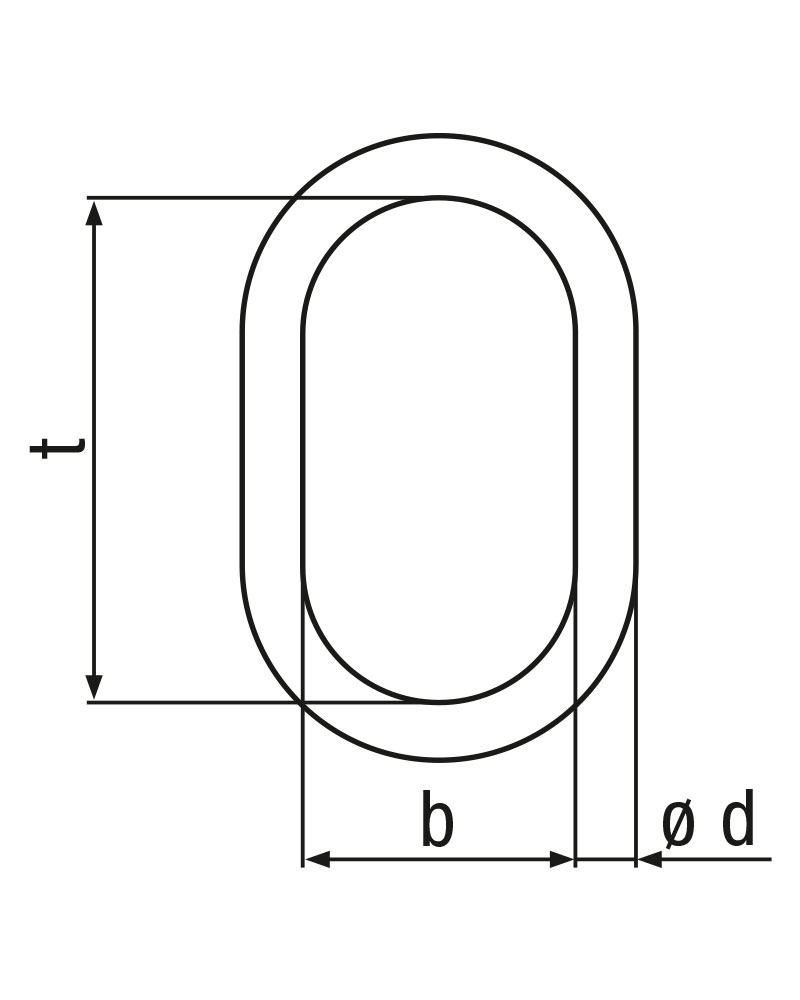

| Artikelcode | Werklast 0°-45° (t) | Werklast 45°-60° (t) | Ød (mm) | b (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| KW_JDTTS1-0200 | 2,0 | 1,4 | 13 | 60 | 110 | 0,35 |
| KW_JDTTS1-0355 | 3,55 | 2,5 | 18 | 75 | 135 | 0,9 |
| KW_JDTTS1-0560 | 5,6 | 4,0 | 22 | 90 | 160 | 1,5 |
| KW_JDTTS1-0950 | 9,5 | 6,7 | 26 | 100 | 180 | 2,35 |
| KW_JDTTS1-1400 | 14,0 | 10,0 | 32 | 110 | 200 | 3,85 |
| KW_JDTTS1-1800 | 18,0 | 12,5 | 36 | 140 | 260 | 6,2 |
| KW_JDTTS1-2650 | 26,5 | 19,0 | 45 | 180 | 340 | 13,0 |
| KW_JDTTS1-3700 | 37,0 | 26,5 | 56 | 200 | 400 | 23,54 |
| Artikelcode | Werklast 0°-45° (t) | Werklast 45°-60° (t) | Ød (mm) | b (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| KW_JDTTS1-0200 | 2,0 | 1,4 | 13 | 60 | 110 | 0,35 |
| KW_JDTTS1-0355 | 3,55 | 2,5 | 18 | 75 | 135 | 0,9 |
| KW_JDTTS1-0560 | 5,6 | 4,0 | 22 | 90 | 160 | 1,5 |
| KW_JDTTS1-0950 | 9,5 | 6,7 | 26 | 100 | 180 | 2,35 |
| KW_JDTTS1-1400 | 14,0 | 10,0 | 32 | 110 | 200 | 3,85 |
| KW_JDTTS1-1800 | 18,0 | 12,5 | 36 | 140 | 260 | 6,2 |
| KW_JDTTS1-2650 | 26,5 | 19,0 | 45 | 180 | 340 | 13,0 |
| KW_JDTTS1-3700 | 37,0 | 26,5 | 56 | 200 | 400 | 23,54 |
Eigenschappen
- Artikelnummer
- KW_JDTTS1-0200
- EAN-nummer
- KW_JDTTS1-0200
- Gewicht
- 0.35
- Sterkteklasse
- Grade 100
- Merk
- JDT
