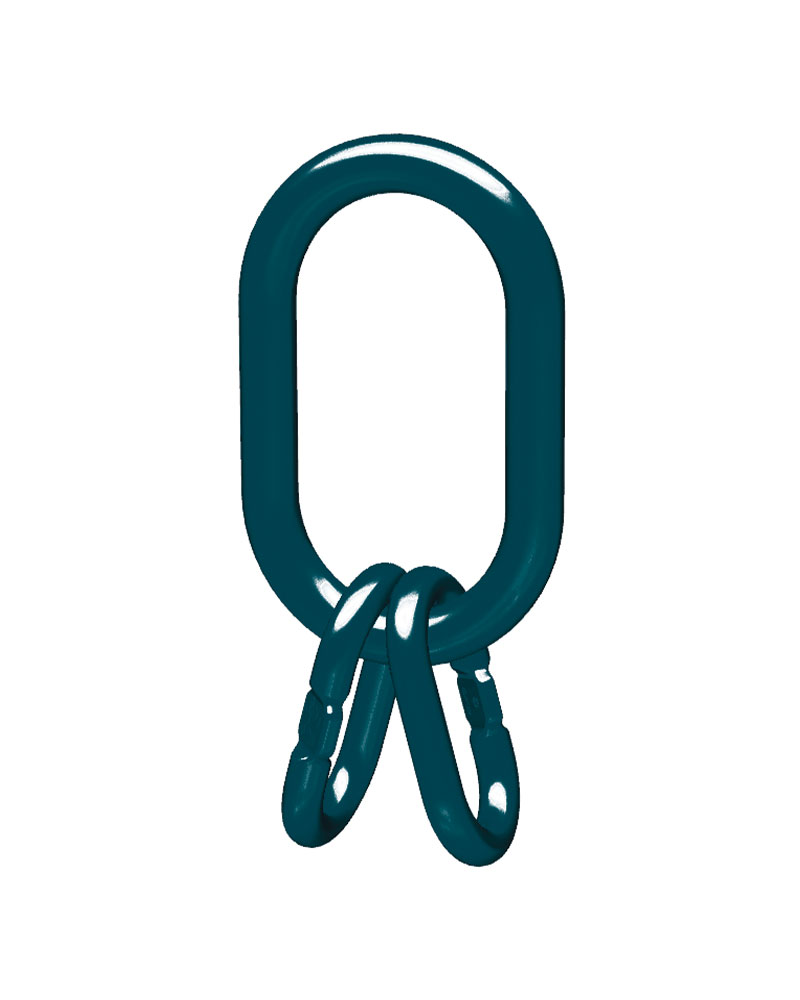

JDT MAXNORM Topschalm, 3- of 4-sprong, grade 120
- Robuuste constructie geschikt voor zware industriële hijsbelastingen.
- Temperatuurbestendig tot 380°C met fluorescerende coating voor temperatuurcontrole.
- Compatibel met zowel 3- als 4-sprong hijskettingen voor flexibele toepassingen.
- Niet bestand tegen agressieve chemicaliën, gebruik in dergelijke omgevingen wordt afgeraden.
- Voldoet aan EN-norm Grade 120 voor hoge sterkte en betrouwbaarheid.
JDT MAXNORM Topschalm, 3- of 4-sprong, grade 120
INTRODUCTIE
De JDT MAXNORM Topschalm, grade 120, is een hoogwaardige component voor 3- of 4-sprong hijskettingen. Dit product blinkt uit door zijn robuuste constructie en temperatuurbestendigheid. Hierdoor is het uitermate geschikt voor zware industriële toepassingen. Veiligheid en betrouwbaarheid zijn gegarandeerd, zelfs bij hoge temperaturen.
Voor- en Nadelen
- Hoge temperatuurbestendigheid: Geschikt tot 380°C zonder verlies van sterkte.
- Duidelijke veiligheidsindicatie: Coating verkleurt bij onjuiste temperatuurbelasting.
- Flexibel inzetbaar: Voor zowel 3- als 4-sprong hijskettingen.
- Niet bestand tegen chemicaliën: Onbruikbaar in agressieve omgevingen.
- Draagvermogen daalt bij hoge temperaturen: Capaciteit neemt af boven 200°C.
Toepassingen
- Waarvoor gebruik je een topschalm?
- Een topschalm wordt gebruikt als bovenste verbindingspunt voor meerstrengs hijskettingen bij het aanslaan van zware lasten.
- Waarom grade 120?
- Grade 120 biedt een hogere sterkte en temperatuurbestendigheid dan lagere klassen, waardoor deze topschalm geschikt is voor veeleisende industriële omgevingen.
Bijzonderheden
- Hoe werkt de temperatuurindicatie?
- De fluorescerende coating verkleurt van roze naar zwart bij overschrijding van 380°C, waardoor direct zichtbaar is dat de topschalm vervangen moet worden.
- Is de topschalm geschikt voor chemische omgevingen?
- Niet geschikt voor gebruik in zuren, logen of hun dampen. Bij twijfel altijd contact opnemen met de fabrikant.
- Wat gebeurt er bij gedeeltelijk gebruik van de strengen?
- De benuttingsfactor moet worden aangepast aan het aantal gebruikte strengen, volgens de tabel voor meerstrengs hijskettingen.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal, grade 120.
- Afwerking:
- Fluorescerende VIP-poedercoating voor temperatuurindicatie.
- Veiligheid:
- Duidelijke kleurindicatie bij overschrijding van toegestane temperaturen.
- Normen:
- Geschikt voor gebruik tot 380°C, met aangepaste draagcapaciteit per temperatuurzone.
Specificaties

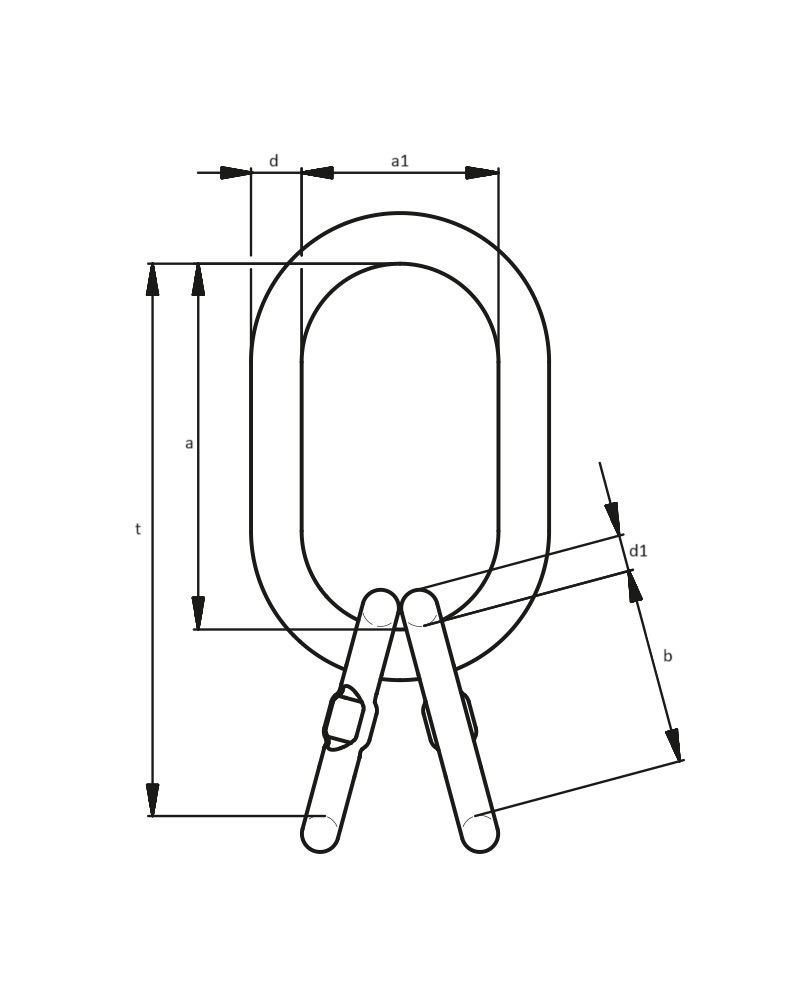

| Artikelcode | Werklast 0°-45° [t] | Werklast 45°-60° [t] | Ød/d1 [mm] | a/a1 [mm] | b/b1 [mm] | t [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| KW_JDTTS412-038 | 3,8 | 2,7 | 22 / 16 | 160 / 70 | 90 / 34 | 230 | 2,1 |
| KW_JDTTS412-063 | 6,3 | 4,5 | 26 / 18 | 180 / 85 | 100 / 40 | 265 | 3,6 |
| KW_JDTTS412-106 | 10,6 | 7,5 | 32 / 22 | 200 / 115 | 110 / 50 | 315 | 6,1 |
| KW_JDTTS412-170 | 17,0 | 12,0 | 36 / 26 | 260 / 140 | 140 / 65 | 400 | 10,0 |
| KW_JDTTS412-265 | 26,5 | 18,8 | 32 / 50 | 350 / 150 | 190 / 70 | 460 | 23,2 |
| Artikelcode | Werklast 0°-45° [t] | Werklast 45°-60° [t] | Ød/d1 [mm] | a/a1 [mm] | b/b1 [mm] | t [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| KW_JDTTS412-038 | 3,8 | 2,7 | 22 / 16 | 160 / 70 | 90 / 34 | 230 | 2,1 |
| KW_JDTTS412-063 | 6,3 | 4,5 | 26 / 18 | 180 / 85 | 100 / 40 | 265 | 3,6 |
| KW_JDTTS412-106 | 10,6 | 7,5 | 32 / 22 | 200 / 115 | 110 / 50 | 315 | 6,1 |
| KW_JDTTS412-170 | 17,0 | 12,0 | 36 / 26 | 260 / 140 | 140 / 65 | 400 | 10,0 |
| KW_JDTTS412-265 | 26,5 | 18,8 | 32 / 50 | 350 / 150 | 190 / 70 | 460 | 23,2 |
Eigenschappen
- Artikelnummer
- KW_JDTTS412-038
- EAN-nummer
- KW_JDTTS412-038
- Gewicht
- 2.34
- Sterkteklasse
- Grade 120
- Merk
- JDT
