JDT NORM8 Topschalm met omegaschalm, 4-sprong, grade 80
- Robuuste 4-sprong topschalm met geïntegreerde omegaschalm voor optimale krachtverdeling.
- Geschikt voor zware lasten tot 63 ton, ideaal voor industriële hijstoepassingen.
- Slijtvaste afwerking zorgt voor een lange levensduur en betrouwbare prestaties.
- Leverbaar in diverse maten voor verschillende kettingcapaciteiten, enkel grade 80 compatibel.
- Voldoet aan de Europese norm EN 1677 voor hijsmiddelen.
JDT NORM8 Topschalm met omegaschalm, 4-sprong, grade 80 – Krachtige schalm voor hijstoepassingen
De JDT NORM8 Topschalm met omegaschalm, 4-sprong, grade 80 is een hoogwaardige hijskettingcomponent volgens EN 1677. Dankzij de robuuste constructie en omegaschalm is deze topschalm uitermate geschikt voor zware vier-sprong hijstoepassingen. Dit product biedt een uitstekende verbinding tussen hijsketting en kraanhaak, en is leverbaar in uiteenlopende capaciteiten tot maar liefst 63 ton.
Voor- en Nadelen
- Hoge belastbaarheid: Geschikt voor zware vier-sprong hijstoepassingen.
- Betrouwbare krachtverdeling: Door de omegaschalm en grade 80 staal.
- Lange levensduur: Slijtvaste afwerking minimaliseert slijtage.
- Beperkt tot kettingen met grade 80: Niet geschikt voor lagere of hogere gradaties.
- Gewicht: Hogere capaciteiten zijn relatief zwaar, wat transport en montage kan bemoeilijken.
Toepassingen
- Waarvoor gebruik je een JDT NORM8 Topschalm met omegaschalm, 4-sprong?
- Je gebruikt deze topschalm voor het samenstellen van vier-sprong hijskettingen, vooral bij zware lasten en industriële omgevingen.
- Waarom een omegaschalm?
- De omegaschalm zorgt voor een optimale krachtverdeling en voorkomt overbelasting van de ketting, wat bijdraagt aan de veiligheid.
Bijzonderheden
- Hoe werkt de omegaschalm in de topschalm?
- De omegaschalm verdeelt de kracht van de vier sprongen gelijkmatig over de schalm en voorkomt puntbelasting.
- Is de omegaschalm inbegrepen?
- Ja, de omegaschalm is geïntegreerd in de JDT NORM8 Topschalm, direct klaar voor montage aan hijskettingen.
- Is deze topschalm geschikt voor alle kettingmaten?
- De JDT NORM8 is leverbaar in diverse maten en capaciteiten, van 1,6 tot 63 ton, zodat je altijd een passende uitvoering vindt.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Grade 80 staal, extra sterk.
- Afwerking:
- Slijtvaste coating voor langdurige bescherming.
- Veiligheid:
- Hoog veiligheidsniveau door robuuste constructie en betrouwbare markeringen.
- Normen:
- Voldoet aan EN 1677 en geschikt voor professioneel gebruik.
Specificaties

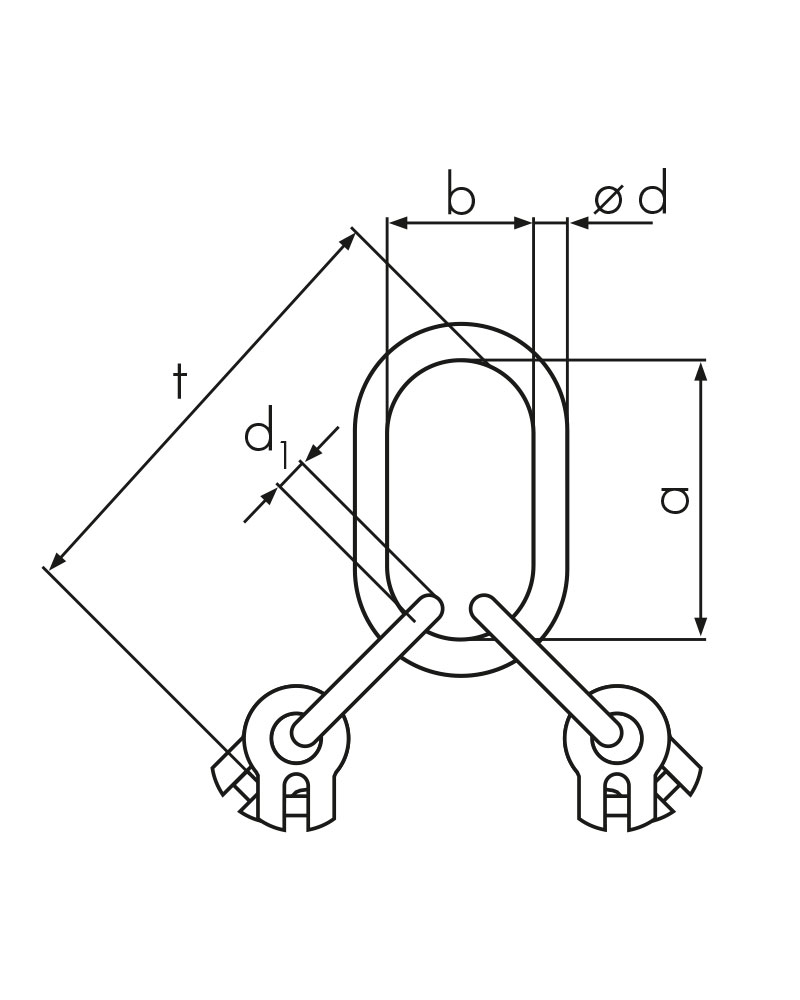

| Artikelcode | Werklast 0°-45° (t) | Werklast 45°-60° (t) | Ød (mm) | a (mm) | b (mm) | Ød1 (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| KW_JDTTSOMS4-8-0236 | 2,36 | 1,7 | 18 | 135 | 75 | 13 | 219 | 1,7 |
| KW_JDTTSOMS4-8-0425 | 4,25 | 3,0 | 22 | 160 | 90 | 16 | 271 | 3,1 |
| KW_JDTTSOMS4-8-0670 | 6,7 | 4,75 | 26 | 180 | 100 | 18 | 315 | 5,2 |
| KW_JDTTSOMS4-8-1120 | 11,2 | 8,0 | 32 | 200 | 110 | 22 | 378 | 9,2 |
| KW_JDTTSOMS4-8-1700 | 17,0 | 11,8 | 36 | 260 | 140 | 26 | 477 | 16,2 |
| KW_JDTTSOMS4-8-2120 | 21,2 | 15,0 | 46 | 340 | 180 | 32 | 580 | 28,0 |
| KW_JDTTSOMS4-8-3150 | 31,5 | 22,4 | 52 | 350 | 190 | 36 | 624 | 40,5 |
| Artikelcode | Werklast 0°-45° (t) | Werklast 45°-60° (t) | Ød (mm) | a (mm) | b (mm) | Ød1 (mm) | t (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| KW_JDTTSOMS4-8-0236 | 2,36 | 1,7 | 18 | 135 | 75 | 13 | 219 | 1,7 |
| KW_JDTTSOMS4-8-0425 | 4,25 | 3,0 | 22 | 160 | 90 | 16 | 271 | 3,1 |
| KW_JDTTSOMS4-8-0670 | 6,7 | 4,75 | 26 | 180 | 100 | 18 | 315 | 5,2 |
| KW_JDTTSOMS4-8-1120 | 11,2 | 8,0 | 32 | 200 | 110 | 22 | 378 | 9,2 |
| KW_JDTTSOMS4-8-1700 | 17,0 | 11,8 | 36 | 260 | 140 | 26 | 477 | 16,2 |
| KW_JDTTSOMS4-8-2120 | 21,2 | 15,0 | 46 | 340 | 180 | 32 | 580 | 28,0 |
| KW_JDTTSOMS4-8-3150 | 31,5 | 22,4 | 52 | 350 | 190 | 36 | 624 | 40,5 |
Eigenschappen
- Artikelnummer
- KW_JDTTSOMS4-8-0236
- EAN-nummer
- KW_JDTTSOMS4-8-0236
- Gewicht
- 1.7
- Sterkteklasse
- Grade 80
- Merk
- JDT
