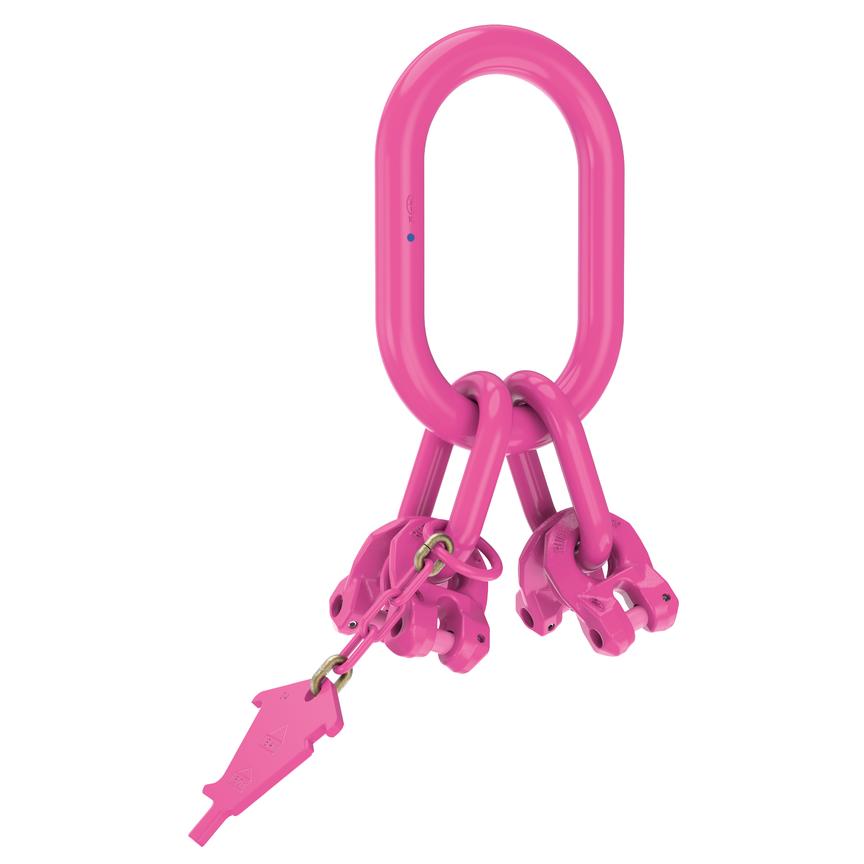

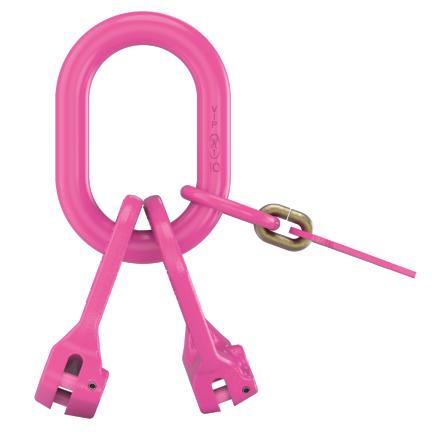

RUD VIP VAK-4 Topschalm, 4-sprong
- Vier bevestigingspunten zorgen voor een optimale gewichtverdeling en verhoogde stabiliteit tijdens het hijsen.
- Gemaakt van duurzaam materiaal dat bestand is tegen zware lasten en langdurig gebruik.
- Voorzien van duidelijke veiligheidsmarkeringen voor snelle herkenning van draagkracht en gebruiksrichtlijnen.
- Geschikt voor gebruik met gekeurde kettingen; kettingen worden apart geleverd.
- Voldoet aan de EN-norm voor hijs- en hijsaccessoires.
RUD VIP VAK-4 Topschalm – 4-sprong voor zwaar hijswerk
De RUD VIP VAK-4 Topschalm is een hoogwaardige 4-sprong topschalm, speciaal ontworpen voor het veilig aanslaan en hijsen van zware lasten. Door het slimme ontwerp wordt het gewicht optimaal verdeeld over vier kettingstrengen. Dit resulteert in maximale veiligheid en efficiëntie bij het transporteren van diverse lasten in industriële omgevingen.
Voor- en Nadelen
- Optimale lastverdeling: Vier bevestigingspunten verhogen de stabiliteit.
- Duurzaam materiaal: Bestand tegen hoge lasten en langdurig gebruik.
- Veiligheidsmarkeringen: Direct herkenbare draagkracht en gebruiksrichtlijnen.
- Niet geschikt voor extreme hijshoeken: Bij hoeken boven 60° neemt het risico op overbelasting toe.
- Enkel voor gekeurde kettingen: Alleen te gebruiken met genormeerde kettingcomponenten.
Toepassingen
- Waarvoor gebruik je een 4-sprong topschalm?
- Een 4-sprong topschalm gebruik je voor het aanslaan en hijsen van zware en volumineuze lasten, waarbij een stabiele lastverdeling essentieel is.
- Waarom kiezen voor een viervoudige uitvoering?
- De viervoudige uitvoering zorgt voor een betere stabiliteit en een hogere draagkracht bij symmetrische belasting van de last.
Bijzonderheden
- Hoe werkt de RUD VIP VAK-4 Topschalm?
- De vier kettingstrengen worden aan de topschalm bevestigd, waarbij de belasting over de kettingen wordt verdeeld volgens de gekozen hijshoek.
- Is de topschalm inclusief kettingen?
- De levering betreft alleen de topschalm; kettingen dien je apart te bestellen.
- Hoe kies je de juiste kettingdikte?
- Selecteer de kettingdikte op basis van het lastgewicht en de gewenste hijshoek. Zie hiervoor de draagkrachtentabel.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal volgens Güteklasse 8.
- Afwerking:
- Robuuste behandeling, bestand tegen zware belasting en slijtage.
- Veiligheid:
- Voorzien van duidelijke markeringen; geschikt voor dynamische belasting tot 20.000 cycli.
- Normen:
- Voldoet aan DIN EN 818, EN 1677 en BGR 500 Kap. 2.8 (DGUV-regels 100-500).
Specificaties
Tevens leverbaar:
- In de breedtematen: 140, 190 en 250mm
- Zonder ringgaffels en kettingkaliber, bijvoorbeeld voor gebruik als eindschalm in plaats van een haak
- In kleinere afmetingen

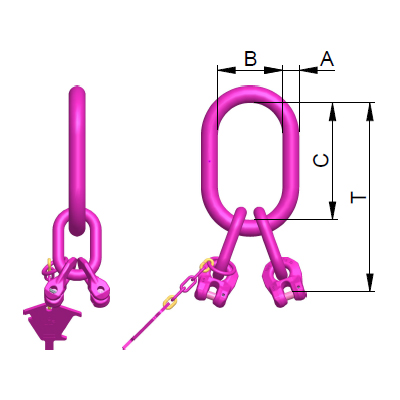

| Model | WLL (ton) | Ketting Ø (mm) | A (mm) | B (mm) | C (mm) | T (mm) | Gewicht (kg) |
| VAK 4-6 | 3.15 | 6 | 18 | 75 | 135 | 217 | 1.71 |
| VAK 4-8 | 5.25 | 8 | 22 | 90 | 160 | 268 | 3.28 |
| VAK 4-10 | 8.4 | 10 | 26 | 100 | 180 | 311 | 5.2 |
| VAK 4-13 | 14 | 13 | 32 | 110 | 200 | 373 | 9.7 |
| VAK 4-16 | 21 | 16 | 36 | 140 | 260 | 470 | 16.8 |
| VAK 4-20 | 33.6 | 20 | 51 | 190 | 350 | 614 | 38.8 |
| VAK 4-22 | 42 | 22 | 51 | 190 | 350 | 644 | 42.15 |
| Model | WLL (ton) | Ketting Ø (mm) | A (mm) | B (mm) | C (mm) | T (mm) | Gewicht (kg) |
| VAK 4-6 | 3.15 | 6 | 18 | 75 | 135 | 217 | 1.71 |
| VAK 4-8 | 5.25 | 8 | 22 | 90 | 160 | 268 | 3.28 |
| VAK 4-10 | 8.4 | 10 | 26 | 100 | 180 | 311 | 5.2 |
| VAK 4-13 | 14 | 13 | 32 | 110 | 200 | 373 | 9.7 |
| VAK 4-16 | 21 | 16 | 36 | 140 | 260 | 470 | 16.8 |
| VAK 4-20 | 33.6 | 20 | 51 | 190 | 350 | 614 | 38.8 |
| VAK 4-22 | 42 | 22 | 51 | 190 | 350 | 644 | 42.15 |
Eigenschappen
- Artikelnummer
- KW_TS100VIP_04-0132
- EAN-nummer
- KW_TS100VIP_04-0132
- Gewicht
- 0.34
- Sterkteklasse
- Grade 100
- Merk
- RUD
