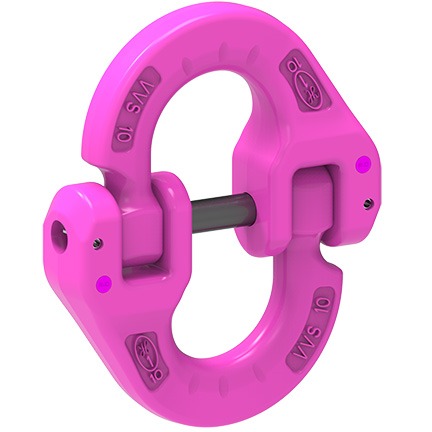

Verbindingsschalm VIP (VVS), grade 100
- Gemaakt van grade 100 staal voor optimale draagkracht bij zware industriële lasten.
- Magentakleur en H1-stempel bieden directe herkenning en voorkomen assemblagefouten.
- Compatibel uitsluitend met originele RUD VIP-kettingen voor maximale veiligheid.
- Montagepen apart verkrijgbaar; menging met andere gradaties is niet toegestaan.
- Voldoet aan de EN 1677-4 norm voor hijsonderdelen.
Verbindingsschalm VIP (VVS), grade 100 – Hoogwaardige schakel voor zware hijstoepassingen
De Verbindingsschalm VIP (VVS), grade 100 is een essentiële component voor het veilig koppelen van hijskettingen binnen zware industriële toepassingen. Dankzij de hoge kwaliteit (grade 100) biedt deze schalm maximale veiligheid en betrouwbaarheid. Door de doordachte constructie kan de VVS eenvoudig gecombineerd worden met originele RUD VIP-kettingen. De karakteristieke magentakleur zorgt voor directe herkenning op de werkvloer.
Voor- en Nadelen
- Hoge draagkracht: Door grade 100 staal is de schalm geschikt voor zware industriële lasten.
- Duidelijke identificatie: De magentakleur en H1-stempel voorkomen verwarring tijdens assemblage.
- Veiligheid: Alleen compatibel met originele RUD VIP-kettingen, waardoor onveilige combinaties worden uitgesloten.
- Niet geschikt voor chemische belasting: Niet toepasbaar bij zuren, basen of dampen hiervan.
- Geen mix van gradaties: Alleen te gebruiken met originele, overeenkomstige grade 100 kettingen; menging met andere kwaliteitsklassen is niet toegestaan.
Toepassingen
- Waarvoor gebruik je een Verbindingsschalm VIP (VVS)?
- De VVS wordt gebruikt voor het verbinden van RUD VIP-hijskettingen en het samenstellen van hijsgereedschappen.
- Waarom grade 100?
- Grade 100 betekent dat de schalm geschikt is voor zware lasten, met een verhoogde breuksterkte en een lager eigen gewicht dan lagere kwaliteitsklassen.
Bijzonderheden
- Hoe werkt de Verbindingsschalm?
- De schalm koppelt twee kettingdelen veilig aan elkaar via het juiste pen- en maatgebruik.
- Is een montagepen inbegrepen?
- De pen moet apart besteld worden; let op de juiste H1-markering voor VIP-grade.
- Kan ik verschillende kwaliteitsklassen combineren?
- Nee, componenten van verschillende gradaties of maten mogen nooit gemengd worden.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Gemaakt van hoogwaardig staal, speciaal ontwikkeld voor zware belastingen.
- Afwerking:
- VIP-magentakleur (magenta) met duidelijke H1-stempel voor kwaliteit- en maatmarkering.
- Veiligheid:
- Alleen te gebruiken met onbeschadigde, originele RUD VIP-kettingen van overeenkomstige maat. Gebruik uitsluitend door deskundig, geïnstrueerd personeel.
- Normen:
- Voldoet aan DIN 5692 en de geldende RUD-specificaties.
Specificaties
De universele VIP-verbindingsschalm. De verbindingspen wordt vastgehouden door een betrouwbare veiligheidsspanner. Het beweegt niet en is daardoor minder kwetsbaar voor beschadiging. Op de schakelbeugels kunnen diverse extrinsieke verbindingen zoals: hijspunten, grijpers en kettingen worden gemonteerd.

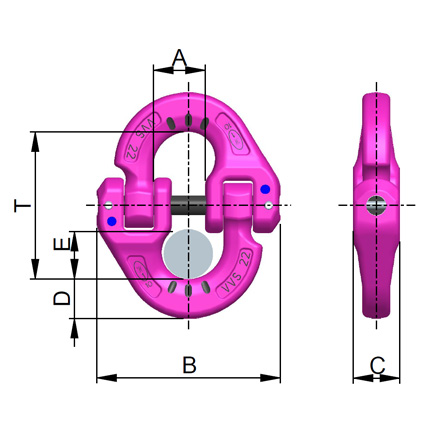

| Model | WLL (ton) | Ketting Ø (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | T (mm) | Gewicht (kg) |
| VVS 6 | 1.5 | 6 | 18 | 56 | 13 | 11 | 17 | 45 | 0.13 |
| VVS 8 | 2.5 | 8 | 24 | 72 | 17.5 | 14 | 23 | 61 | 0.29 |
| VVS 10 | 4 | 10 | 28 | 88 | 22 | 17 | 27 | 74 | 0.57 |
| VVS 13 | 6.7 | 13 | 34 | 111 | 28 | 23 | 33 | 93 | 1.2 |
| VVS 16 | 10 | 16 | 39 | 130 | 33 | 27 | 37 | 108 | 1.98 |
| VVS 20 | 16 | 20 | 42 | 154 | 41 | 34 | 42 | 124 | 3.68 |
| VVS 22 | 20 | 22 | 48 | 172 | 44 | 36 | 47 | 138 | 4.78 |
| VVS 28 | 31.5 | 28 | 69 | 228 | 58 | 47 | 67 | 189 | 10.65 |
| Model | WLL (ton) | Ketting Ø (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | T (mm) | Gewicht (kg) |
| VVS 6 | 1.5 | 6 | 18 | 56 | 13 | 11 | 17 | 45 | 0.13 |
| VVS 8 | 2.5 | 8 | 24 | 72 | 17.5 | 14 | 23 | 61 | 0.29 |
| VVS 10 | 4 | 10 | 28 | 88 | 22 | 17 | 27 | 74 | 0.57 |
| VVS 13 | 6.7 | 13 | 34 | 111 | 28 | 23 | 33 | 93 | 1.2 |
| VVS 16 | 10 | 16 | 39 | 130 | 33 | 27 | 37 | 108 | 1.98 |
| VVS 20 | 16 | 20 | 42 | 154 | 41 | 34 | 42 | 124 | 3.68 |
| VVS 22 | 20 | 22 | 48 | 172 | 44 | 36 | 47 | 138 | 4.78 |
| VVS 28 | 31.5 | 28 | 69 | 228 | 58 | 47 | 67 | 189 | 10.65 |
Eigenschappen
- Artikelnummer
- KW_VS100VIP_VVS-0150
- EAN-nummer
- KW_VS100VIP_VVS-0150
- Gewicht
- 0.14
- Sterkteklasse
- Grade 100
- Merk
- RUD
