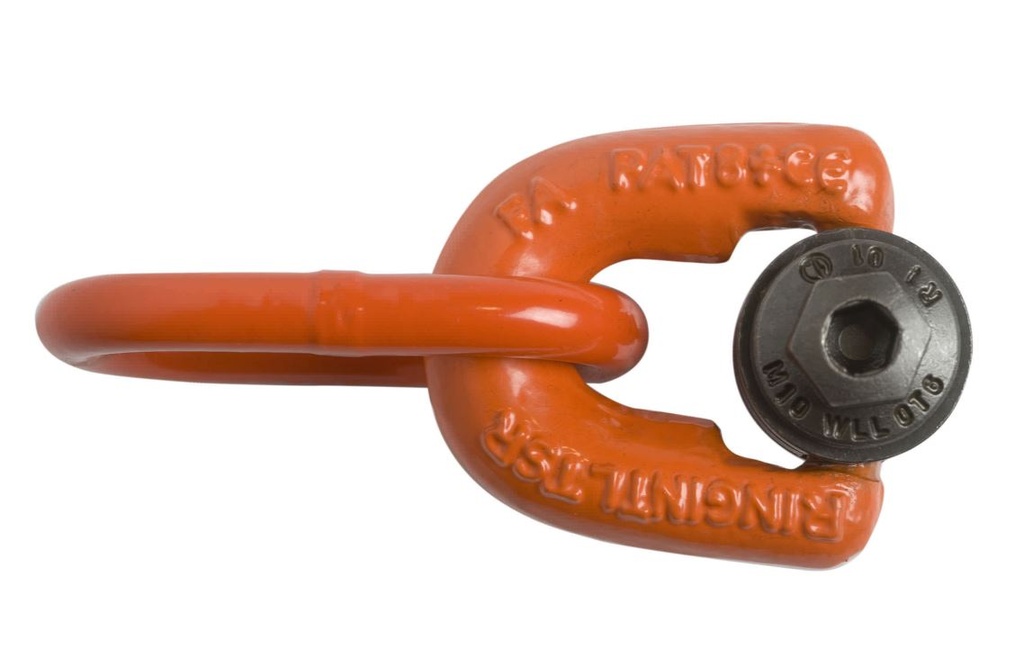

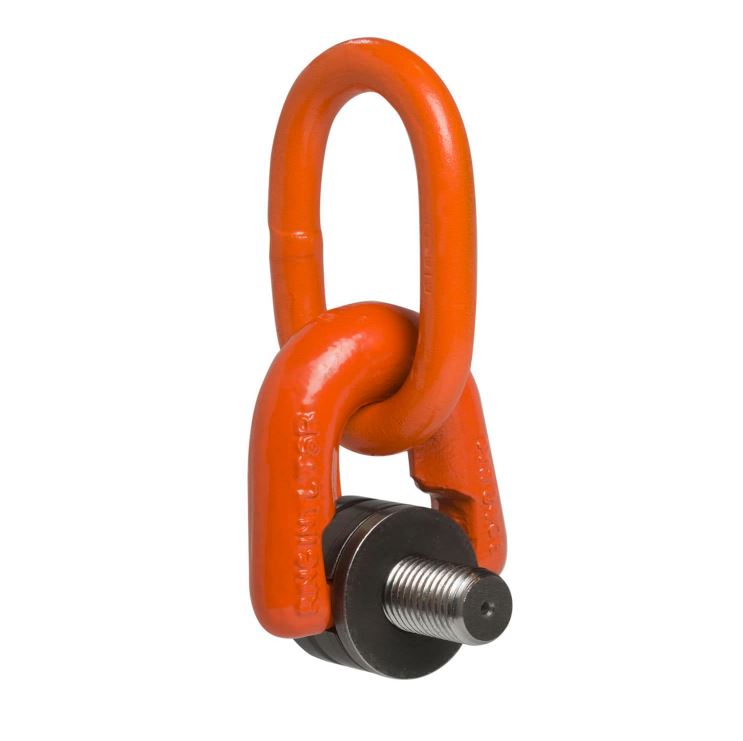

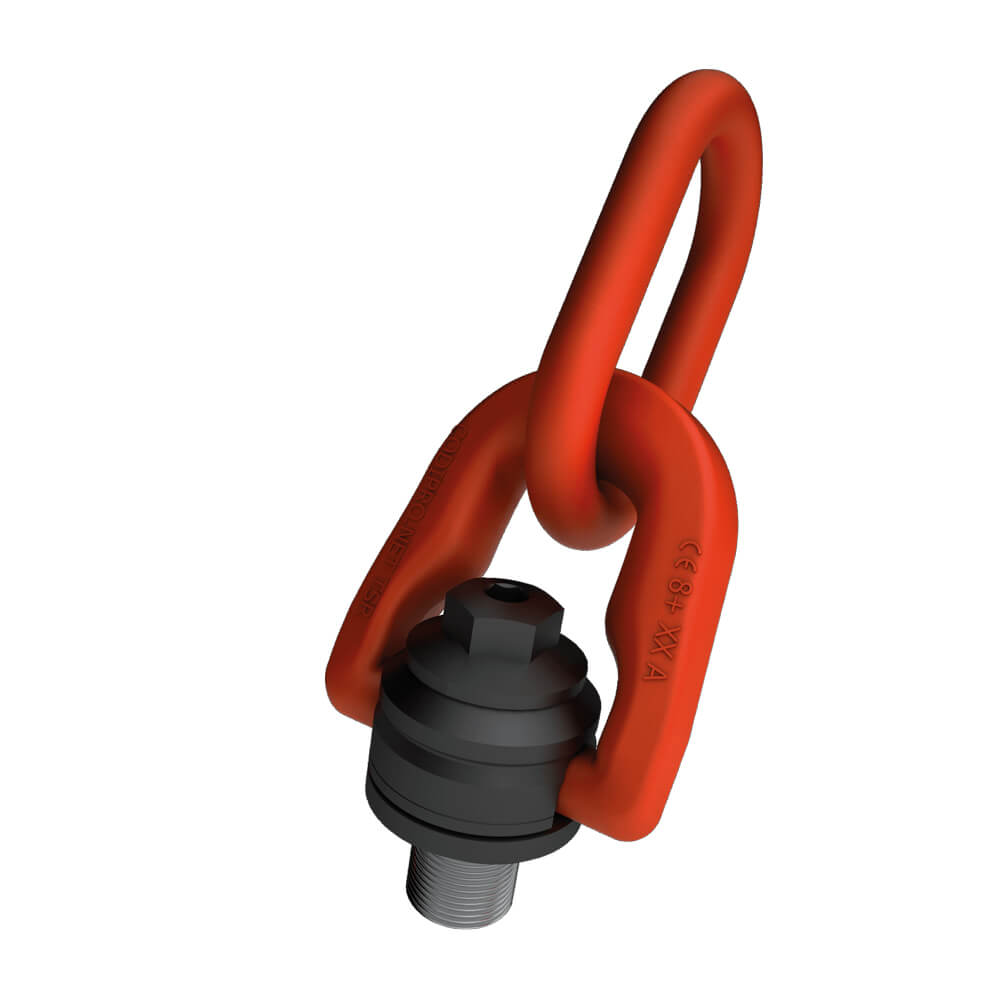

Codipro Driedubbel draaibare ring TSR

  • Driedubbel draaibaar mechanisme biedt 360° rotatie en 180° kanteling voor optimale flexibiliteit.
  • Beschikbaar in belastbaarheden van 0,4 tot 22 ton en geschikt voor zowel metrische als UNC standaarden.
  • Robuuste constructie met hoge veiligheidsfactoren voorkomt overbelasting en verhoogt de veiligheid.
  • Geschikt voor binnen- en buitentoepassingen dankzij speciale coating en materialen.
  • Voldoet aan de EN 1677 norm voor hijsmiddelen.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 66,40 € 83,00
ex. btw
€ 66,40 incl. btw
Tijdelijk 20% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPTSR-008


Productinformatie Specificaties

Codipro Driedubbel Draaibare Ring TSR – Maximale flexibiliteit voor hijstoepassingen

De Codipro Driedubbel Draaibare Ring TSR is een hoogwaardige hijsring voor intensief en veilig gebruik in industriële omgevingen. Dankzij de driedubbel draaibare constructie biedt deze ring maximale bewegingsvrijheid bij het hijsen. Het ontwerp garandeert optimale veiligheid en veelzijdigheid. Kies voor de TSR als u zoekt naar betrouwbaarheid bij complexe hijsklussen.

Voor- en Nadelen

  • Maximale bewegingsvrijheid: Driedubbel draaibaar voor flexibel hijsen.
  • Hoge belastbaarheid: Verkrijgbaar van 0,4 tot 22 ton (metrisch) en 1.000 tot 50.000 lbs (UNC).
  • Veiligheid: Hoge veiligheidsfactoren voorkomen overbelasting en minimaliseren risico’s.
  • Gewicht: Grotere maten zijn relatief zwaar, wat transport kan bemoeilijken.
  • Prijs: Door geavanceerd ontwerp en hoge kwaliteit ligt de prijs hoger dan bij standaard hijsogen.

Toepassingen

Waarvoor gebruik je een driedubbel draaibare hijsring?
Deze ring is ideaal voor het hijsen van zware lasten in alle richtingen, met maximale controle en flexibiliteit.
Waarom een driedubbele draaifunctie?
Hierdoor kan de ring 360° om zijn as draaien én 180° kantelen, wat veilig hijsen vanuit elke hoek mogelijk maakt.

Bijzonderheden

Hoe werkt het draaimechanisme?
Het mechanisme zorgt voor soepele rotatie en kanteling, waardoor vastlopen wordt voorkomen bij het verplaatsen van de last.
Is de bevestigingsbout inbegrepen?
Ja, de TSR wordt standaard geleverd met passende bevestigingsbout voor directe montage.
Kan de TSR ook buiten gebruikt worden?
Ja, dankzij de speciale coating en materiaalkeuze is de ring geschikt voor zowel binnen- als buitentoepassingen.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Voor meer informatie en bestellingen: www.codipro.net of info@codipro.net. Codipro, 25 Salzbaach, L-9559 Wiltz, Luxemburg.

Korte specificaties

Materiaal:
Hoogwaardig staal
Afwerking:
Slijtvaste, corrosiebestendige coating
Veiligheid:
Veiligheidsfactor 5:1 of 4:1, afhankelijk van maat
Normen:
Voldoet aan internationale hijsnormen
Bekijk alle specificaties

Specificaties

De driedubbel draaibare ring, TSR, maakt de haak evenwijdig aan het steunvlak van de ring als er met 90° wordt getrokken.

  • Werklast is standaard met gebruiksfactor 5.
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
  • Van M8 tot M56 is standaard voor werklasten van 0,4t tot 22t.
  • Mogelijkheid tot een hogere WLL op aanvraag.

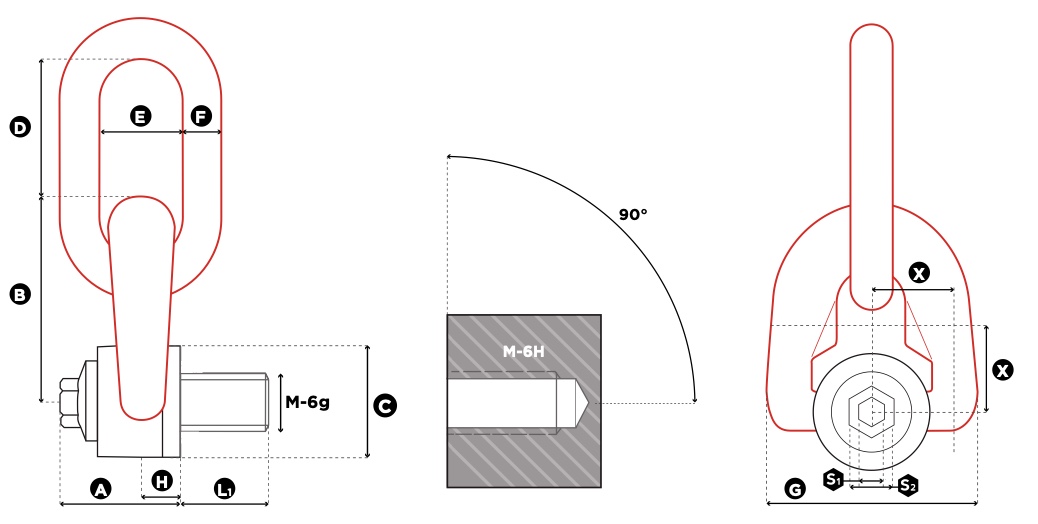

TSR technische tekening

Model Diameter (mm) WLL (ton) A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Koppel (Nm) Gewicht (kg)
TSR 8 M8 (x1,25) 0,4 33 56 30 41 25 10 58 9.5 14 8 16 6 0,4
TSR 10 M10 (x1,5) 0,7 33 56 30 41 25 10 58 9.5 17 8 16 10 0,4
TSR 12 M12 (x1,75) 1,05 33 56 30 41 25 10 58 9.5 21 8 16 15 0,4
TSR 14 M14 (x2) 1,4 45 81 45 56 37 14 79 13 23 8 20 30 1,1
TSR 16 M16 (x2) 2 45 81 45 56 37 14 79 13 27 8 20 50 1,2
TSR 18 M18 (x2,5) 2,3 45 81 45 56 37 14 79 13 27 8 20 70 1,2
TSR 20 M20 (x2,5) 2,5 45 81 45 56 37 14 79 13 30 8 20 100 1,2
TSR 22 M22 (x2,5) 3 62 105 60 80 45 20 106 19 33 14 24 120 2,8
TSR 24 M24 (x3) 4 62 105 60 80 45 20 106 19 36 14 24 160 2,9
TSR 27 M27 (x3) 5 62 105 60 80 45 20 106 19 36 14 24 200 2,9
TSR 30 M30 (x3,5) 6,3 62 105 60 80 45 20 106 19 45 14 24 250 3
TSR 36 M36 (x4) 10 81 140 80 111 71 30 48 26,5 54 19 30 320 7,6
TSR 42 M42 (x4,5) 12,5 84 146 80 111 71 30 48 26,5 63 19 30 400 7,8
TSR 48 M48 (x5) 20 100 178 110 135 90 42 180 33 68 19 30 600 17,5
TSR 56 M56 (x5,5) 22 104 184 110 135 90 42 190 33 78 19 30 600 18
Model Diameter (mm) WLL (ton) A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Koppel (Nm) Gewicht (kg)
TSR 8 M8 (x1,25) 0,4 33 56 30 41 25 10 58 9.5 14 8 16 6 0,4
TSR 10 M10 (x1,5) 0,7 33 56 30 41 25 10 58 9.5 17 8 16 10 0,4
TSR 12 M12 (x1,75) 1,05 33 56 30 41 25 10 58 9.5 21 8 16 15 0,4
TSR 14 M14 (x2) 1,4 45 81 45 56 37 14 79 13 23 8 20 30 1,1
TSR 16 M16 (x2) 2 45 81 45 56 37 14 79 13 27 8 20 50 1,2
TSR 18 M18 (x2,5) 2,3 45 81 45 56 37 14 79 13 27 8 20 70 1,2
TSR 20 M20 (x2,5) 2,5 45 81 45 56 37 14 79 13 30 8 20 100 1,2
TSR 22 M22 (x2,5) 3 62 105 60 80 45 20 106 19 33 14 24 120 2,8
TSR 24 M24 (x3) 4 62 105 60 80 45 20 106 19 36 14 24 160 2,9
TSR 27 M27 (x3) 5 62 105 60 80 45 20 106 19 36 14 24 200 2,9
TSR 30 M30 (x3,5) 6,3 62 105 60 80 45 20 106 19 45 14 24 250 3
TSR 36 M36 (x4) 10 81 140 80 111 71 30 48 26,5 54 19 30 320 7,6
TSR 42 M42 (x4,5) 12,5 84 146 80 111 71 30 48 26,5 63 19 30 400 7,8
TSR 48 M48 (x5) 20 100 178 110 135 90 42 180 33 68 19 30 600 17,5
TSR 56 M56 (x5,5) 22 104 184 110 135 90 42 190 33 78 19 30 600 18

Eigenschappen

Artikelnummer
HO_CPTSR-008
EAN-nummer
HO_CPTSR-008
Gewicht
0.4
Merk
Codipro
