Codipro Dubbel draaibare haak DSH

  • Biedt maximale bewegingsvrijheid dankzij het dubbel draaibare ontwerp voor 360° rotatie en 90° zwenkbewegingen.
  • Robuuste constructie met geïntegreerde bevestigingscomponenten en een veiligheidsfactor van 5:1 tegen overbelasting.
  • Verkrijgbaar in maten M8 tot M20, met een maximale werklast van 2,5 ton, geschikt voor diverse hijstoepassingen.
  • Niet direct geschikt voor buitengebruik zonder extra corrosiebescherming; afwerking biedt beperkte bescherming.
  • Voldoet aan de EN-norm voor veilige hijsvoorzieningen.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 99,20 € 124,00
ex. btw
€ 99,20 incl. btw
Tijdelijk 20% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPDSH-008


Productinformatie Specificaties

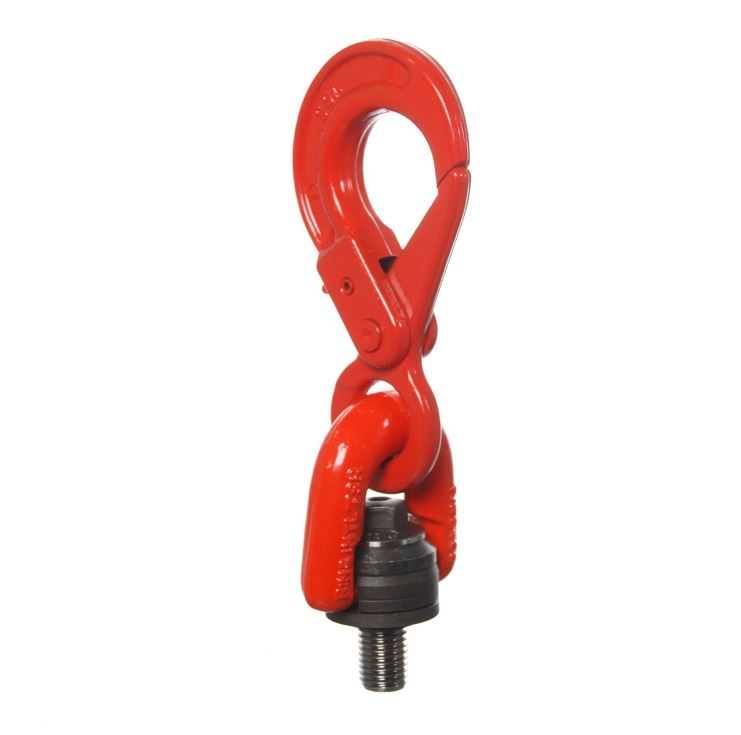

Codipro Dubbel draaibare haak DSH – Maximale veiligheid en flexibiliteit

De Codipro Dubbel draaibare haak DSH is een robuuste hijshaak met metrische schroefdraad, speciaal ontworpen voor zware hijstoepassingen. Dankzij het dubbel draaibare ontwerp wordt maximale bewegingsvrijheid en veiligheid gegarandeerd. De DSH is verkrijgbaar in diverse maten met een werklast tot 2,5 ton. Ideaal voor professionals die waarde hechten aan efficiënte en veilige hijsoplossingen.

Voor- en Nadelen

  • Dubbel draaibaar: Maximale bewegingsvrijheid bij hijsen.
  • Hoge veiligheid: Veiligheidsfactor 5:1 beschermt tegen overbelasting.
  • Diverse maten: Verkrijgbaar van M8 tot M20 voor uiteenlopende toepassingen.
  • Niet geschikt voor buitengebruik zonder extra bescherming: De laklaag biedt beperkte corrosiebescherming.
  • Maximale werklast beperkt tot 2,5 ton: Voor zwaardere lasten is een ander type vereist.

Toepassingen

Waarvoor gebruik je een dubbel draaibare haak?
Een dubbel draaibare haak gebruik je voor het hijsen, draaien en positioneren van zware lasten in industrie, bouw en logistiek.
Waarom een dubbel draaibaar ontwerp?
Het dubbel draaibare ontwerp voorkomt torderen van de last en maakt 360° rotatie en 90° zwenken mogelijk, wat veiligheid en flexibiliteit verhoogt.

Bijzonderheden

Hoe werkt het dubbele draaisysteem?
Het dubbele draaisysteem zorgt ervoor dat de haak onder belasting zowel kan zwenken als roteren zonder vast te lopen.
Is bevestigingsmateriaal inbegrepen?
Alle benodigde bevestigingscomponenten zijn geïntegreerd in de haak, zodat directe montage mogelijk is.
Wat is de maximale aandraaimoment voor de DSH M20?
Het maximale aanhaalmoment voor de DSH M20 bedraagt 100 Nm.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:
Hoogwaardig staal.
Afwerking:
Industriële laklaag voor optimale bescherming.
Veiligheid:
Veiligheidsfactor 5:1, werklast tot 2,5 ton.
Normen:
Voldoet aan internationale hijsnormen.
Bekijk alle specificaties

Specificaties

Snel en universeel vasthaken aan elke soort verbinding (zonder bijkomende apparaten), de veiligheidshaak is universeel bruikbaar met rondstroppen, kettingen, touwen, hijsogen. De zelfsluitende veiligheidsklep van de DSH zorgt voor maximale veiligheid.

  • Werklast is standaard met gebruiksfactor 5.
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
  • Van M8 tot M20 is standaard voor werklasten van 0,4t tot 20t.
  • Mogelijkheid tot een hogere WLL en/of centrerende ring op aanvraag.

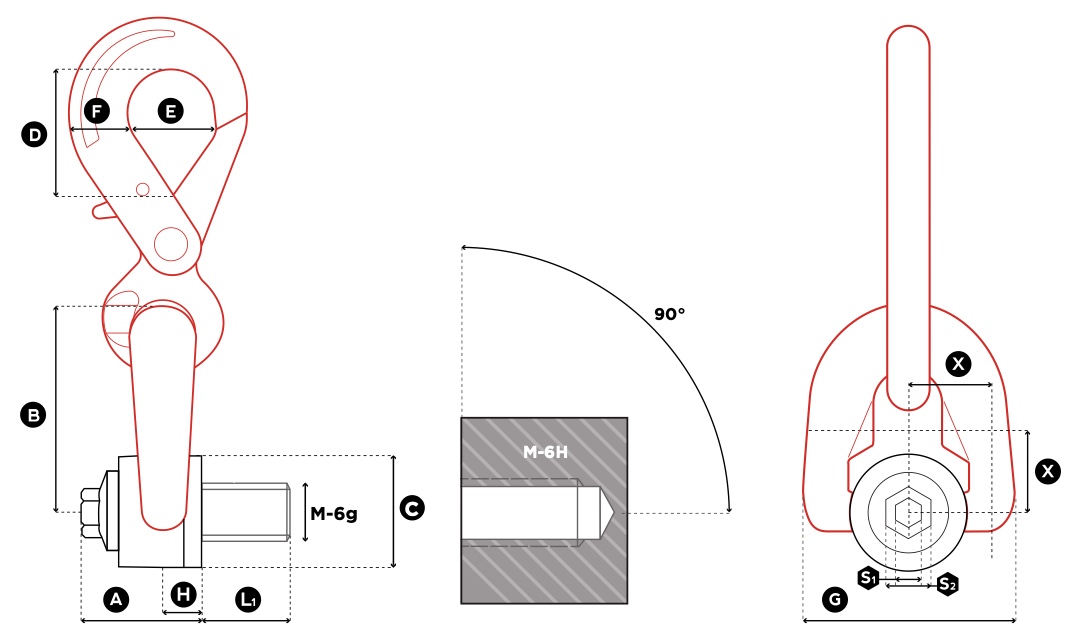

DSH technische tekening

Model Diameter (mm) WLL (ton) A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Koppel (Nm) Gewicht (kg)
DSH 8 M8 (1,25) 0,4 33 56 30 44 32 23 58 9,5 15 8 16 6 0,8
DSH 10 M10 (x1,5) 0,7 33 56 30 44 32 23 58 9,5 18 8 16 10 0,8
DSH 12 M12 (x1,75) 1,05 33 56 30 44 32 23 58 9,5 21 8 16 15 0,8
DSH 14 M14 (x2) 1,4 45 81 45 65 46 29 79 13 23 8 20 30 1,9
DSH 16 M16 (x2) 2 45 81 45 65 46 29 79 13 27 8 20 50 2
DSH 18 M18 (x2,5) 2,3 45 81 45 65 46 29 79 13 27 8 20 70 2
DSH 20 M20 (x2,5) 2,5 45 81 45 65 46 29 79 13 23 8 20 100 2
Model Diameter (mm) WLL (ton) A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Koppel (Nm) Gewicht (kg)
DSH 8 M8 (1,25) 0,4 33 56 30 44 32 23 58 9,5 15 8 16 6 0,8
DSH 10 M10 (x1,5) 0,7 33 56 30 44 32 23 58 9,5 18 8 16 10 0,8
DSH 12 M12 (x1,75) 1,05 33 56 30 44 32 23 58 9,5 21 8 16 15 0,8
DSH 14 M14 (x2) 1,4 45 81 45 65 46 29 79 13 23 8 20 30 1,9
DSH 16 M16 (x2) 2 45 81 45 65 46 29 79 13 27 8 20 50 2
DSH 18 M18 (x2,5) 2,3 45 81 45 65 46 29 79 13 27 8 20 70 2
DSH 20 M20 (x2,5) 2,5 45 81 45 65 46 29 79 13 23 8 20 100 2

Eigenschappen

Artikelnummer
HO_CPDSH-008
EAN-nummer
HO_CPDSH-008
Gewicht
0.8
Merk
Codipro
