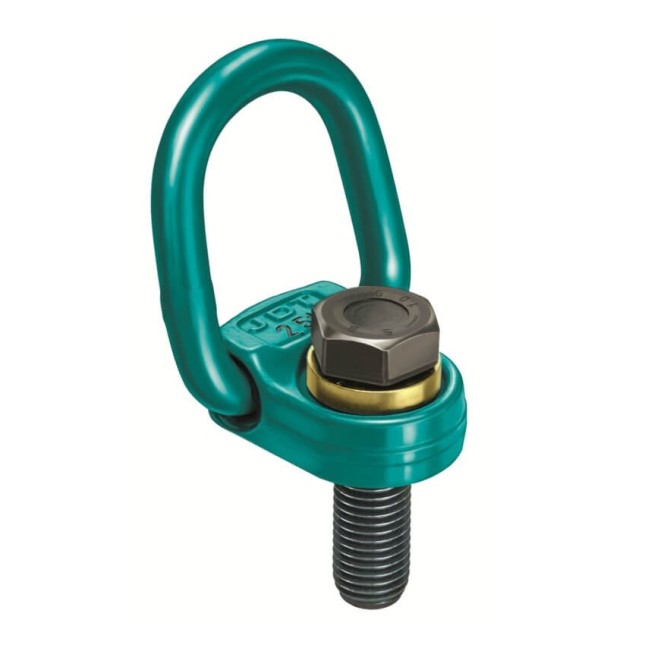

JDT Flat-Point Oogbout draai- en kantelbaar

  • Biedt 360° draaibaarheid en 110° kantelbaarheid voor optimale flexibiliteit bij hijsen.
  • Robuust ontwerp geschikt voor het veilig tillen, draaien en kantelen van zware lasten.
  • Inclusief duidelijk aangegeven draagvermogens voor snel en veilig gebruik.
  • Bevestigingsmoeren dienen apart aangeschaft te worden en moeten voldoen aan sterkteklasse 10.
  • Voldoet aan de veiligheidseisen volgens EN 1677 Grade 80.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 48,30 € 53,67
ex. btw
€ 48,30 incl. btw
Tijdelijk 10% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_JFP-010


Productinformatie Specificaties

JDT Flat-Point Oogbout – Draai- en Kantelbaar voor Veilige Hijstoepassingen

De JDT Flat-Point oogbout is een hoogwaardige, draai- en kantelbare hijsoogbout volgens EN 1677 Grade 80. Dit robuuste hijstoebehoren is ontworpen voor maximale flexibiliteit en veiligheid bij het hijsen en kantelen van zware lasten. Dankzij de 360° draaibaarheid en het kantelmechanisme is deze oogbout ideaal voor uiteenlopende industriële toepassingen, waarbij betrouwbaarheid en gebruiksgemak centraal staan.

Voor- en Nadelen

  • 360° draaibaar: Lasten kunnen in elke richting veilig worden gehesen.
  • EN 1677 Grade 80: Maximale veiligheid volgens erkende norm.
  • Duidelijke draagvermogens: Op de oogbout en in tabellen weergegeven voor snel en veilig gebruik.
  • Bevestigingsmateriaal niet inbegrepen: Moeren dienen apart te worden aangeschaft.
  • Niet geschikt boven 350°C: Gebruik boven deze temperatuur is niet toegestaan volgens de norm.

Toepassingen

Waarvoor gebruik je een draai- en kantelbare oogbout?
Een draai- en kantelbare oogbout wordt gebruikt als veilig hijspunt bij het tillen, draaien of kantelen van zware machines, constructies en onderdelen.
Waarom is draaibaarheid belangrijk?
De 360° draaibaarheid maakt het mogelijk om lasten vanuit iedere hoek veilig te hijsen, zonder risico op het verdraaien of losraken van de bout.

Bijzonderheden

Hoe werkt het draaimechanisme?
De oogbout is 360° draaibaar en 110° kantelbaar om eenvoudig te kunnen inspelen op verschillende hijshoeken en situaties.
Is bevestigingsmateriaal inbegrepen?
De oogbout wordt geleverd zonder moeren; deze moeten van sterkteklasse 10 zijn en rissgeprüft.
Hoe weet ik het juiste aanhaalmoment?
Gebruik de aangegeven waarde uit de specificatietabel voor het vastzetten met een momentsleutel.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:
Hoogwaardig staal volgens Grade 80.
Afwerking:
Duurzaam gecoat voor optimale bescherming tegen corrosie.
Veiligheid:
Voorzien van duidelijk aangegeven draagvermogens en geschikt voor temperaturen van -40°C tot +350°C (na goedkeuring fabrikant).
Normen:
Voldoet aan EN 1677 en geschikt voor kettingen en toebehoren in hijstoepassingen.
Bekijk alle specificaties

Specificaties

De Flat Point van JDT heeft een excentrisch bevestigingspunt. Om deze reden is de werklast zelfs bij volle belasting hoger bij 90° gekanteld dan bij 0° gekanteld. De ring is 360° draaibaar, tot 90° kantelbaar en volledig belastbaar in de zwenkrichting.

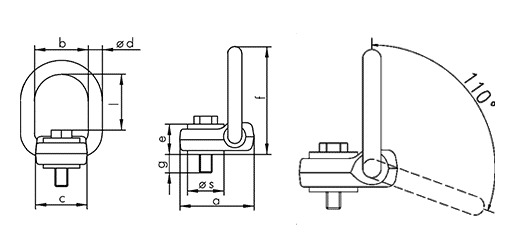

Flat-Point technische tekening

Model WLL (ton) Maat bout (mm) Koppel (Nm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L (mm) S Ø (mm) Gewicht (kg)
FP 0.5 0.5 10x40 40 69 50 48 13 28 100 12 52 34 0.71
FP 0.8 0.8 12x45 65 69 50 48 13 28 100 17 51 34 0.73
FP 1.5 1.5 16x55 160 69 50 48 13 28 100 27 49 34 0.77
FP 2.5 2.5 20x70 250 69 50 48 13 33 103 37 44 41 0.92
FP 4-S 4 24x80 300 69 50 48 13 34 103 46 40 41 1.05
FP 4 4 24x80 300 104 76 72 18 39 147 41 79 58 2.5
FP 5 5 27x90 400 104 76 72 18 39 147 51 72 58 2.63
FP 6 4 30x90 500 104 76 72 18 39 147 51 70 58 2.74
FP 8 8 36x100 600 104 76 72 18 43 147 57 62 58 3.15
FP 10 10 42x110 1000 160 107 99 34.5 65.5 236 44.5 110 90 10.4
FP 15 15 48x120 2000 160 107 99 34.5 65.5 236 54.4 106 90 11
Model WLL (ton) Maat bout (mm) Koppel (Nm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L (mm) S Ø (mm) Gewicht (kg)
FP 0.5 0.5 10x40 40 69 50 48 13 28 100 12 52 34 0.71
FP 0.8 0.8 12x45 65 69 50 48 13 28 100 17 51 34 0.73
FP 1.5 1.5 16x55 160 69 50 48 13 28 100 27 49 34 0.77
FP 2.5 2.5 20x70 250 69 50 48 13 33 103 37 44 41 0.92
FP 4-S 4 24x80 300 69 50 48 13 34 103 46 40 41 1.05
FP 4 4 24x80 300 104 76 72 18 39 147 41 79 58 2.5
FP 5 5 27x90 400 104 76 72 18 39 147 51 72 58 2.63
FP 6 4 30x90 500 104 76 72 18 39 147 51 70 58 2.74
FP 8 8 36x100 600 104 76 72 18 43 147 57 62 58 3.15
FP 10 10 42x110 1000 160 107 99 34.5 65.5 236 44.5 110 90 10.4
FP 15 15 48x120 2000 160 107 99 34.5 65.5 236 54.4 106 90 11

Eigenschappen

Artikelnummer
HO_JFP-010
EAN-nummer
HO_JFP-010
Gewicht
0.71
Merk
JDT
