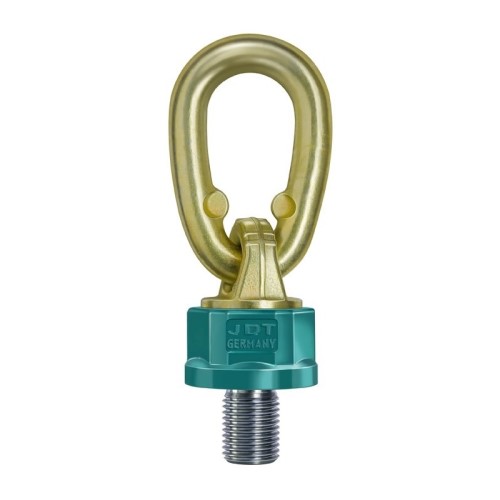

JDT Theipa Point Wartel oogbout
- Draaibare wartel met 360° rotatie en 90° scharnier voor optimale krachtverdeling bij hijsen onder verschillende hoeken.
- Robuuste constructie bestand tegen corrosie, slijtage en zware belastingen voor langdurige duurzaamheid.
- Veiligheidsmarkeringen voorkomen overbelasting en verhogen de veiligheid tijdens het hijsen van zware lasten.
- Exclusief montagemateriaal; keuze van bouten en moeren moet afgestemd zijn op specifieke toepassing.
- Conforme EN-norm voor hijsmateriaal, geschikt voor goederen maar niet voor personenvervoer.
JDT Theipa Point Wartel Oogbout – Veilige en flexibele hijsoplossing
De JDT Theipa Point wartel oogbout is een hoogwaardige hijspunt voor veilig en efficiënt verticaal en schuin hijsen. Dankzij de draaibare constructie is deze oogbout geschikt voor uiteenlopende hijstoepassingen. De robuuste bouw en strenge veiligheidsnormen zorgen voor betrouwbare prestaties, zelfs onder zware omstandigheden. Met deze wartel oogbout kies je voor duurzaamheid en maximale veiligheid bij het verplaatsen van zware lasten.
Voor- en Nadelen
- Veiligheid: Betrouwbare markeringen en constructie voorkomen overbelasting en ongevallen.
- Flexibiliteit: Geschikt voor verschillende hijshoeken zonder verlies van draagvermogen.
- Duurzaamheid: Bestand tegen corrosie, slijtage en zware belasting.
- Niet geschikt voor permanent draaien onder belasting: Bij continu draaien kan versnelde slijtage optreden.
- Niet voor personenvervoer: Alleen bedoeld voor het hijsen van goederen, nooit voor personen.
Toepassingen
- Waarvoor gebruik je een JDT Theipa Point wartel oogbout?
- Deze oogbout wordt gebruikt als hijspunt op machines, constructiedelen en zware objecten bij transport, montage of onderhoud.
- Waarom een draaibare wartel?
- De draaibare wartel zorgt ervoor dat de kracht altijd optimaal wordt overgebracht, zelfs bij een trekkracht onder verschillende hoeken. Dit voorkomt ongewenste belasting en verhoogt de veiligheid.
Bijzonderheden
- Hoe werkt de wartel?
- De wartel is 360° draaibaar en kan tot 90° scharnieren, zodat de hijsrichting altijd veilig uitgelijnd is met de kracht.
- Is montagemateriaal inbegrepen?
- De juiste bouten of moeren dienen apart gekozen te worden, afgestemd op het materiaal en de toepassing.
- Wat als het label ontbreekt?
- Gebruik de oogbout nooit zonder leesbaar label; de werklastlimiet moet altijd zichtbaar zijn.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal, geschikt voor zware hijslasten.
- Afwerking:
- Slijtvast en corrosiebestendig, voor een lange levensduur.
- Veiligheid:
- Voorzien van een duidelijke WLL-markering en voldoet aan de strengste veiligheidsvoorschriften.
- Normen:
- Gefabriceerd volgens internationale normen, zoals EC-Machinerichtlijn en DGUV 100-500.
Specificaties
Specificaties
| Positie |  |  |  |  |  |  | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aantal | 1 | 1 | 2 | 2 | 2 | 3 of 4 | ||||||||
| Hijshoek | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||||||
| Model | Artikelcode | Fabrikantcode | Draadmaat (mm) | Aandraaimoment (Nm) | Spoed (mm) | Gewicht (kg) | Werklast (ton) | |||||||
| TP 0,7 | HO_TP-010 | 381400001 | M10 x 18 | 10-40 | 1,5 | 0,42 | 1 | 0,5 | 2 | 1 | 0,7 | 0,5 | 1 | 0,75 |
| HO_TP-012 | 381400000 | M12 x 18 | 15-40 | 1,75 | 0,43 | 1,4 | 0,7 | 2,8 | 1,4 | 1 | 0,7 | 1,4 | 1 | |
| HO_TP-014 | 381400003 | M14 x 20 | 30-40 | 2 | 0,43 | 2 | 1 | 4 | 2 | 1,4 | 1 | 2,12 | 1,5 | |
| TP 1,4 | HO_TP-016 | 381401000 | M16 x 20 | 45-130 | 2 | 0,43 | 2,8 | 1,4 | 5,6 | 2,8 | 2 | 1,4 | 3 | 2,12 |
| HO_TP-020.0 | 381401002 | M20 x 30 | 75-130 | 2,5 | 0,46 | 3,4 | 1,7 | 6,8 | 3,4 | 2,4 | 1,7 | 3,55 | 2,5 | |
| HO_TP-024.0 | 381401003 | M24 x 30 | 90-130 | 3 | 0,49 | 3,4 | 1,7 | 6,8 | 3,4 | 2,4 | 1,7 | 3,55 | 2,5 | |
| TP 2,5 | HO_TP-020.1 | 381402000 | M20 x 30 | 100-170 | 2,5 | 0,95 | 5 | 2,5 | 10 | 5 | 3,55 | 2,5 | 5,3 | 3,75 |
| TP 4 | HO_TP-024.1 | 381404000 | M24 x 30 | 190-280 | 3 | 1,43 | 8 | 4 | 16 | 8 | 5,6 | 4 | 85 | 6 |
| HO_TP-030.0 | 381404003 | M30 x 35 | 190-280 | 3 | 1,5 | 8 | 4 | 16 | 8 | 5,6 | 4 | 8,5 | 6 | |
| TP 6,7 | HO_TP-030.1 | 381406000 | M30 x 35 | 230-400 | 3,5 | 2,33 | 12 | 6,7 | 24 | 13,4 | 9,5 | 6,7 | 14 | 10 |
TP 8 | HO_TP-030.2 | 0381408000 | M30 x 35 | 270-600 | 3,5 | 3,59 | 12 | 8 | 24 | 16 | 11,2 | 8 | 16 | 12 |
| TP 10 | HO_TP-036 | 381410000 | M36 x 50 | 270-600 | 4 | 3,72 | 15 | 10 | 30 | 20 | 14 | 10 | 21,2 | 15 |
| TP 12,5 | HO_TP-042.0 | 381412003 | M42 x 50 | 270-700 | 4,5 | 3,82 | 15 | 12,5 | 30 | 25 | 17 | 12,5 | 25 | 18 |
| HO_TP-045.0 | 381412013 | M45 x 60 | 270-700 | 4,5 | 4,03 | 15 | 12,5 | 30 | 25 | 17 | 12,5 | 25 | 18 | |
| HO_TP-048.0 | 381412001 | M48 x 72 | 270-700 | 5 | 4,33 | 15 | 12,5 | 30 | 25 | 17 | 12,5 | 25 | 18 | |
| TP 17 | HO_TP-042.1 | 381417003 | M42 x 60 | 350-800 | 4,5 | 7,34 | 20 | 13 | 40 | 26 | 18 | 13 | 27 | 19 |
| HO_TP-045.1 | 381417000 | M45 x 60 | 350-800 | 4,5 | 7,5 | 25 | 17 | 50 | 34 | 23,5 | 17 | 35 | 25 | |
| HO_TP-048.1 | 381417001 | M48 x 60 | 350-800 | 5 | 7,57 | 25 | 17 | 50 | 34 | 23,5 | 17 | 35 | 25 | |
| HO_TP-056 | 381417002 | M56 x 78 | 350-900 | 5,5 | 8 | 25 | 18 | 50 | 36 | 25 | 18 | 37,5 | 26,5 | |
| TP 20 | HO_TP-064.0 | 381420000 | M64 x 96 | 350-900 | 6 | 8,85 | 25 | 20 | 50 | 40 | 28 | 20 | 42,5 | 30 |
| TP 28 | HO_TP-064.1 | 381428000 | M64 x 96 | 500-1000 | 6 | 16,3 | 32,5 | 28 | 65 | 56 | 39 | 28 | 58 | 42 |
| HO_TP-072.0 | 381428001 | M72 x 120 | 500-1200 | 6 | 17,6 | 32,5 | 28 | 65 | 56 | 39 | 28 | 58 | 42 | |
| HO_TP-080. | ||||||||||||||
Eigenschappen
- Artikelnummer
- HO_TP-010
- EAN-nummer
- HO_TP-010
- Gewicht
- 0.42
- Merk
- JDT
