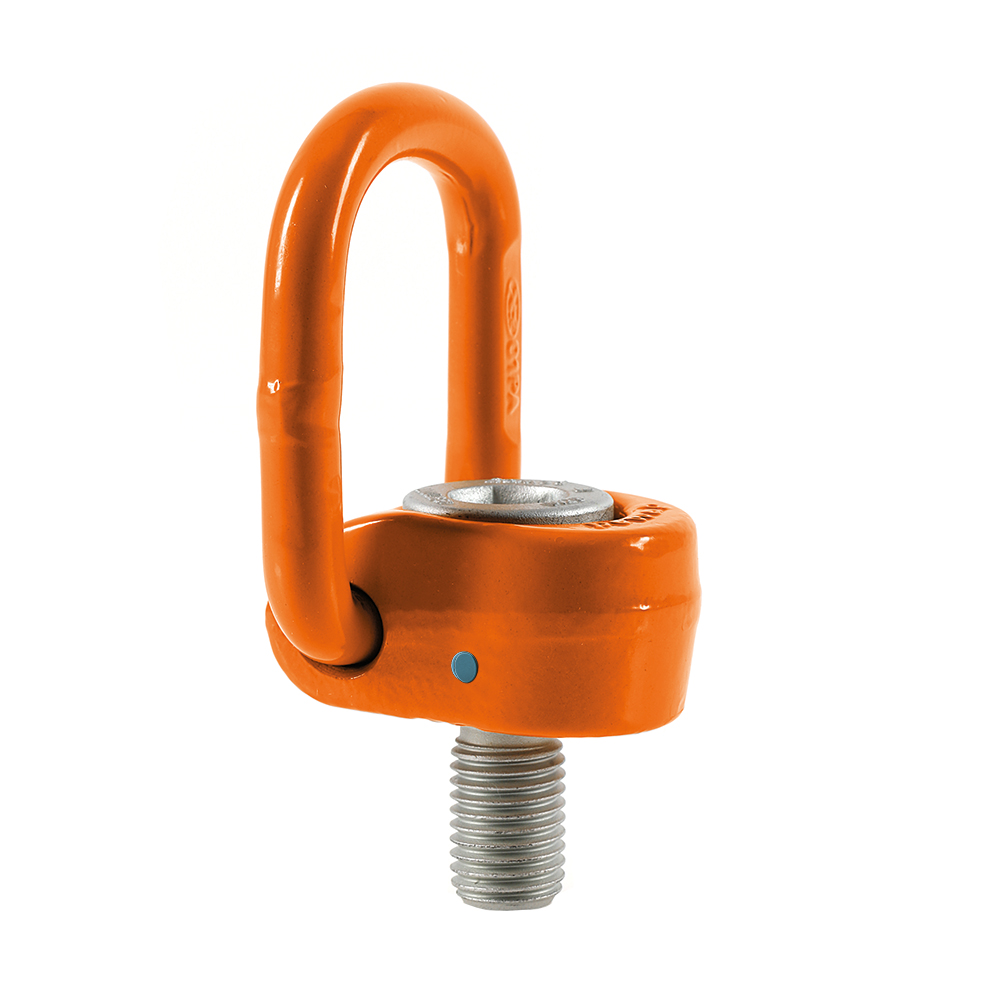

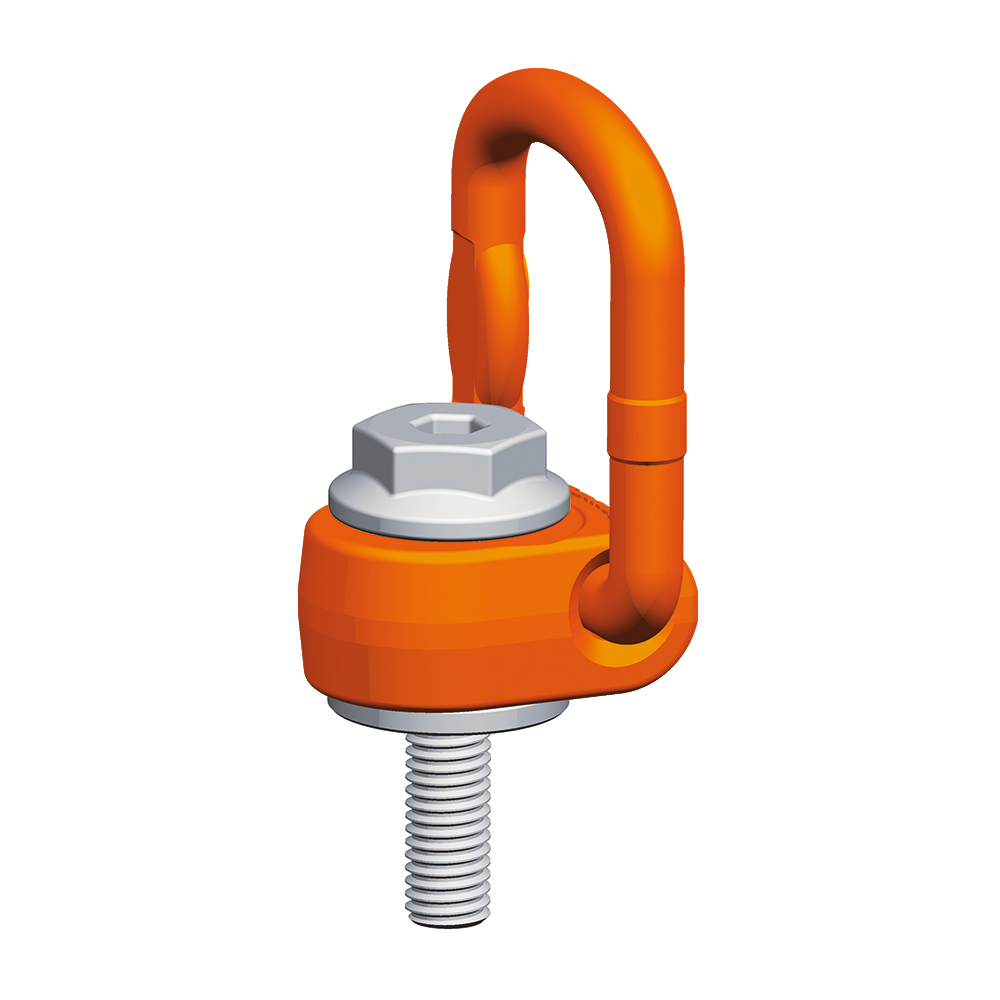

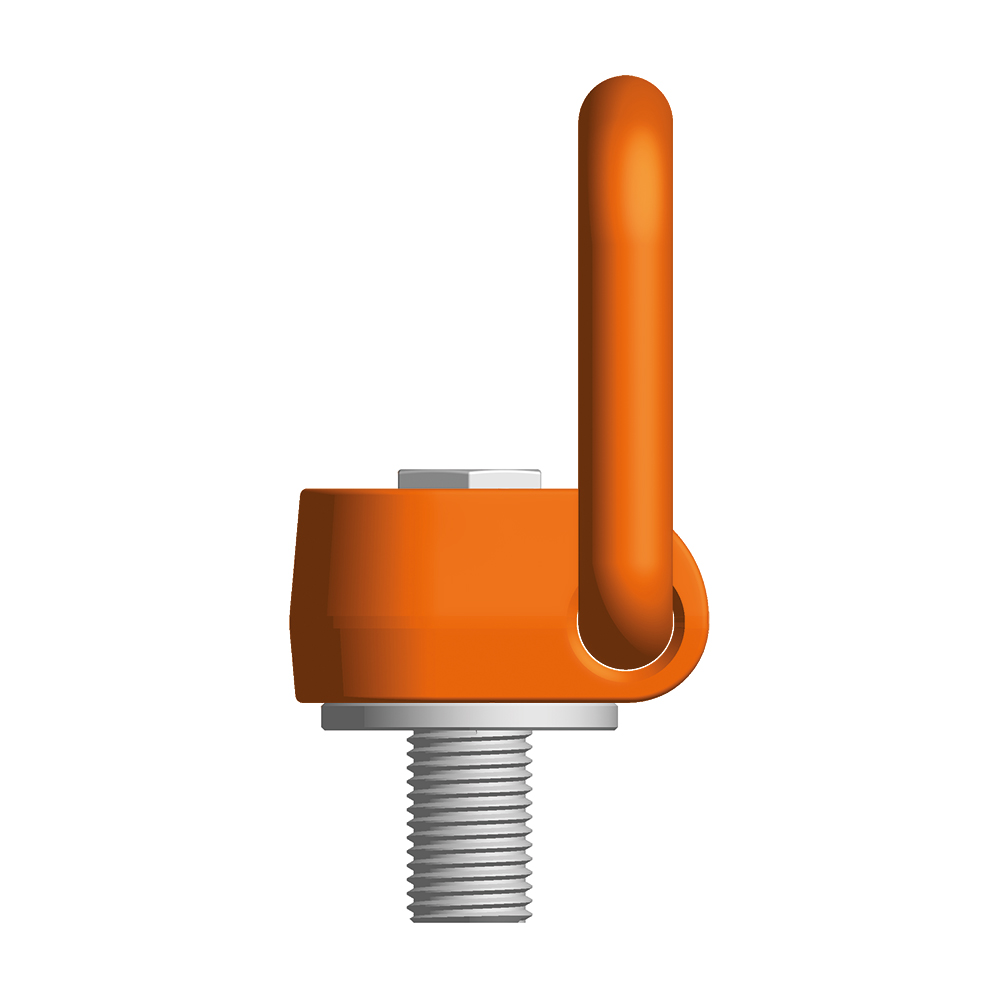

Pewag PLAW Oogbout, draai- en kantelbaar

  • Ring draait 360° en kantelt 180° voor optimale aanpassing aan hijshoeken en trekkrachten.
  • Hoge werklastlimieten tot 20.000 kg, geschikt voor zware industriële toepassingen.
  • Zijdelingse belastingen tot 90° toegestaan bij juiste uitlijning, vermindert risico op uitscheuren.
  • Wordt geleverd met passende schroefdraadbout in metrische of UNC-uitvoering.
  • Voldoet aan de EN-norm voor hijs- en hijsaccessoires.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 63,55 € 87,66
ex. btw
€ 63,55 incl. btw
Tijdelijk 28% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_PLAW-08


Productinformatie Specificaties

Pewag PLAW Oogbout – Draai- en kantelbare hijsoplossing voor maximale veiligheid

De Pewag PLAW Oogbout is een hoogwaardige, draai- en kantelbare schroefbare hijspunt. Dankzij de innovatieve constructie kan de ring 360° draaien en 180° kantelen. Dit vergroot de flexibiliteit en veiligheid bij hijsen, aanslaan en sjorren van lasten. Met hoge werklastlimieten en een veiligheidsfactor 4:1 is de PLAW geschikt voor veeleisende industriële toepassingen.

Voor- en Nadelen

  • Draai- en kantelbaar: Past zich aan elke hijshoek aan, ook bij zijdelingse belasting.
  • Hoge werklastlimieten: Tot 20.000 kg (metrisch) of 22.000 lbs (imperiaal), afhankelijk van uitvoering.
  • Veiligheid: Zeer hoge veiligheidsfactor en duidelijke belastingstabellen.
  • Beperkte opbouwhoogte: Niet altijd geschikt bij beperkte inbouwruimte.
  • Vast schroefdraadtype: Alleen leverbaar in vaste metrische en UNC-maten.

Toepassingen

Waarvoor gebruik je een PLAW oogbout?
Een PLAW oogbout wordt gebruikt voor het veilig hijsen, draaien, keren en aanslaan van zware lasten in onder meer machinebouw, transport en constructie.
Waarom een draai- en kantelbare ring?
Omdat deze ring zich altijd naar de trekkracht uitlijnt, zijn zijdelingse belastingen tot 90° toegestaan, wat het risico op uitscheuren minimaliseert.

Bijzonderheden

Hoe werkt de draai- en kantelfunctie?
De ring van de PLAW oogbout draait 360° en kantelt 180°, waardoor hij zich aanpast aan de richting van de trekkracht.
Is de bevestigingsbout inbegrepen?
Ja, elke PLAW wordt geleverd met de juiste schroefdraadbout in metrische of UNC-uitvoering.
Kan ik de PLAW gebruiken voor zijdelingse belasting?
Ja, de PLAW is geschikt voor zowel rechtstreekse als zijdelingse belasting tot 90°, mits de ring is uitgelijnd.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Downloads

Manual

Korte specificaties

Materiaal:
Hoogwaardig staal volgens Pewag-normen.
Afwerking:
Slijtvaste, corrosiewerende coating.
Veiligheid:
Veiligheidsfactor 4:1 conform industriestandaard.
Normen:
Voldoet aan de nieuwste richtlijnen voor hijspunten.
Bekijk alle specificaties

Specificaties

Belasting

   0 graden werkhoek met 1 oogbout  90 graden werkhoek met 1 oogbout  0 graden werkhoek met 2 oogbouten  90 graden werkhoek met 2 oogbouten  0 tot 45 graden werkhoek met 2 oogbouten  45 tot 60 graden werkhoek met 2 oogbouten  0 tot 45 graden werkhoek met 3 of 4 oogbouten  45 tot 60 graden werkhoek met 3 of 4 oogbouten  Asymmetrische werkhoek met 2 oogbouten  Asymmetrische werkhoek met 3 of 4 oogbouten
Aantal strengen 1 1 2 2 2 2 3 / 4 3 / 4 2 3 / 4
Werkhoek 0° 90° 0° 90° 0-45° 45-60° 0-45° 45-60° Asymm. Asymm.
PLAW 0,3 0,3 0,3 0,6 0,6 0,4 0,3 0,6 0,4 0,3 0,3
PLAW 0,63 0,63 0,63 1,23 1,23 0,85 0,63 1,3 0,9 0,63 0,63
PLAW 1 1 1 2 2 1,4 1 2,1 1,5 1 1
PLAW 1,5 1,5 1,5 3 3 2,1 1,5 3,1 2,2 1,5 1,5
PLAW 2,5 2,5 2,5 5 5 3,5 2,5 5,3 3,7 2,5 2,5
PLAW 4 4 4 8 8 5,6 4 8,4 6 4 4
PLAW 6 6 6 12 12 8,5 6 12,7 9 6 6
PLAW 7 7 7 14 14 9,8 7 14,8 10,5 7 7
PLAW 8 8 8 16 16 11,3 8 16,9 12 8 8
PLAW 10 10 10 20 20 14 10 21 15 10 10
PLAW 15 15 15 30 30 21 15 31,5 22,5 15 15
PLAW 20 20 20 40 40 28 20 42 30 20 20

Specificaties

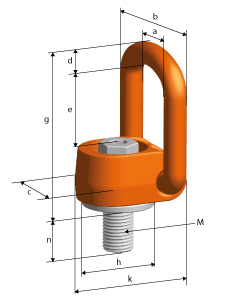

Technische tekening

  Afmetingen
Model Maat Werklast (ton) Maat inbus (mm) Maat sleutel (mm) Gewicht (kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) N (mm) N max (mm)
PLAW 0,3 M8 0,3 10 24 0,57 45 67 40 11 41 95 36 55 20 150
PLAW 0,63 M10 0,63 10 24 0,58 45 67 40 11 41 95 36 55 20 150
PLAW 1 M12 1 10 24 0,6 45 67 40 11 41 95 36 55 20 170
PLAW 1,5 M16 1,5 10 24 0,6 45 67 40 11 41 95 36 55 20 260
PLAW 2,5 M20 2,5 8 24 1,1 54 81 50 13 55 112 50 67 33 335
PLAW 4 M24 4 14 36 1,6 54 87 50 17 67 142 45 70 36 361
PLAW 6 M30 6 14 36 2,5 68 108 60 20 68 148 55 85 45 360
PLAW 7 M36 7 27 - 3,3 75 115 67 20 65 143 60 100 55 374
PLAW 8 M36 8 19 41 3,8 93 147 85 27 87 188 85 120 55 365
PLAW 10 M42 10 19 41 4,8 93 147 85 27 87 188 85 120 65 365
PLAW 15 M42 15 19 55 12 115 181 105 33 108 246 106 150 63 340
PLAW 20 M48 20 19 55 20 115 181 105 33 108 246 106 150 73 340

Eigenschappen

Artikelnummer
HO_PLAW-08
EAN-nummer
HO_PLAW-08
Gewicht
0.17
Merk
Pewag
