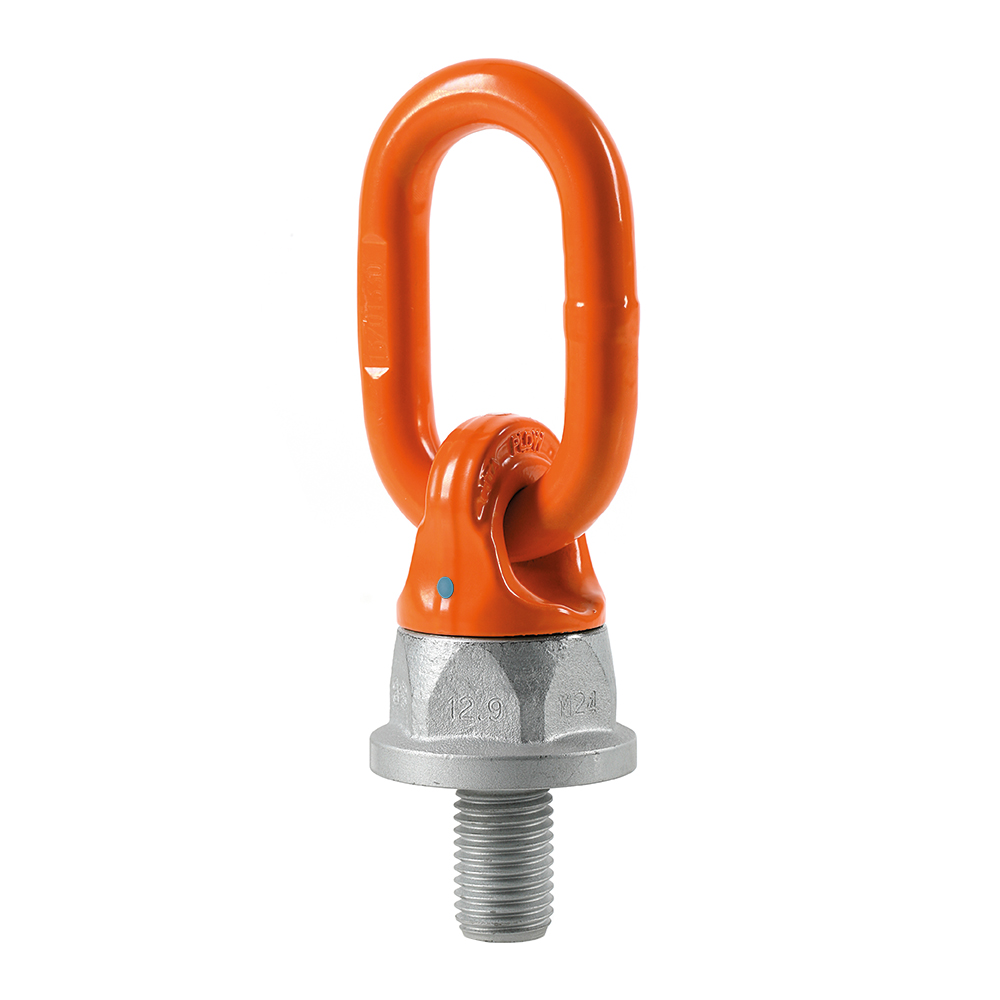

Pewag PLDW Wartel oogbout

  • Draagvermogen tot 55.000 kg, geschikt voor zware industriële hijstoepassingen.
  • Zwenkbare ring met 360° draaibaarheid en 180° kantelbaarheid voor optimale lastuitlijning.
  • Beschikbaar in verschillende draadmaten, zowel metrisch als inch, voor veelzijdige inzet.
  • Eenvoudige montage via schroefdraad, geschikt voor toepassingen met juiste uitlijning.
  • Voldoet aan de EN-norm voor hijsgereedschap en hijsvoorzieningen.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 58,92 € 81,27
ex. btw
€ 70,70 incl. btw
Tijdelijk 28% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_PLDW-008


Productinformatie Specificaties

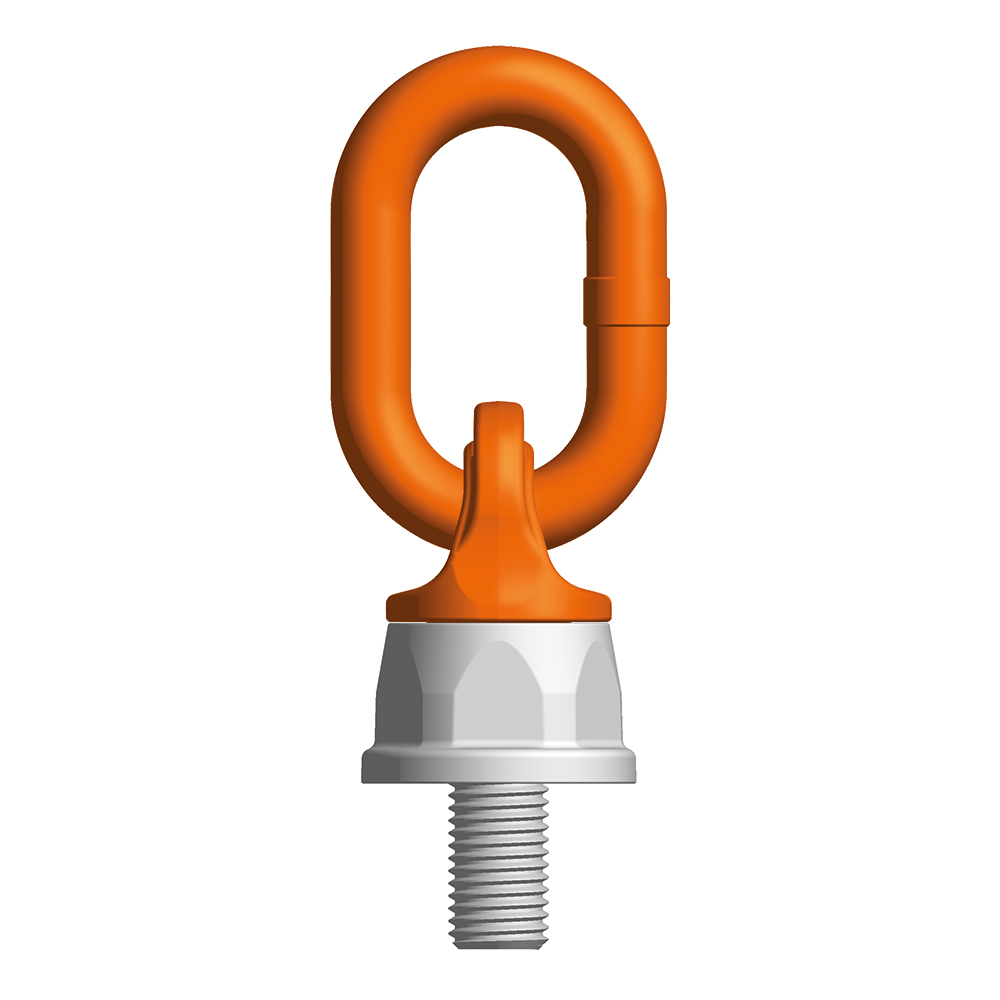

Pewag PLDW Wartel Oogbout – Zware hijsprestaties met optimale veiligheid

De Pewag PLDW Wartel oogbout is een hoogwaardige schroefbare hijspunt uit de profilift-serie, geschikt voor veelzijdige industriële toepassingen. Deze oogbout blinkt uit in veiligheid, duurzaamheid en draagvermogen. Met werkbelasting tot 55.000 kg en verschillende draadmaten biedt de PLDW-serie een oplossing voor vrijwel elke hijsklus. Door de zwenkbare uitvoering is de oogbout optimaal inzetbaar bij complexe hijssituaties.

Voor- en Nadelen

  • Hoge draagkracht: Tot 55.000 kg, geschikt voor zware lasten.
  • Flexibele inzet: Draaibaar en kantelbaar, ideaal voor complexe hijssituaties.
  • Uitgebreid assortiment: Beschikbaar in metrische en inch-draad, diverse capaciteiten.
  • Beperkt tot schroefbare bevestiging: Alleen geschikt voor toepassingen met schroefdraad.
  • Niet geschikt bij niet-uitgelijnde belasting: Ring mag niet gebruikt worden bij onstabiele belasting, risico op plotselinge rotatie.

Toepassingen

Waarvoor gebruik je een wartel oogbout?
Een PLDW wartel oogbout wordt ingezet als hijspunt op machines, constructiedelen of zware lasten, waar veilig en flexibel hijsen vereist is.
Waarom een zwenkbare uitvoering?
Dankzij de draaibare ring kan de last onder verschillende hoeken worden gehesen zonder verlies van draagvermogen of veiligheid.

Bijzonderheden

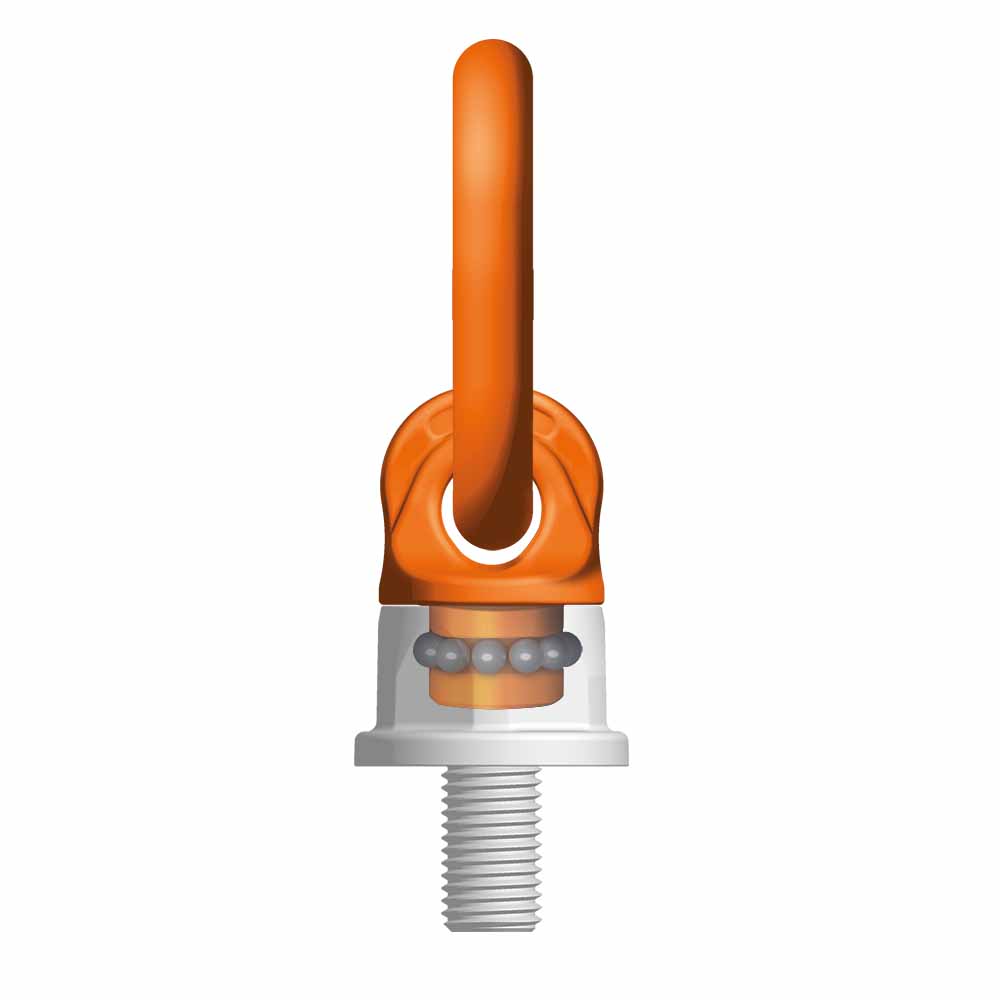

Hoe werkt de zwenkbare ring?

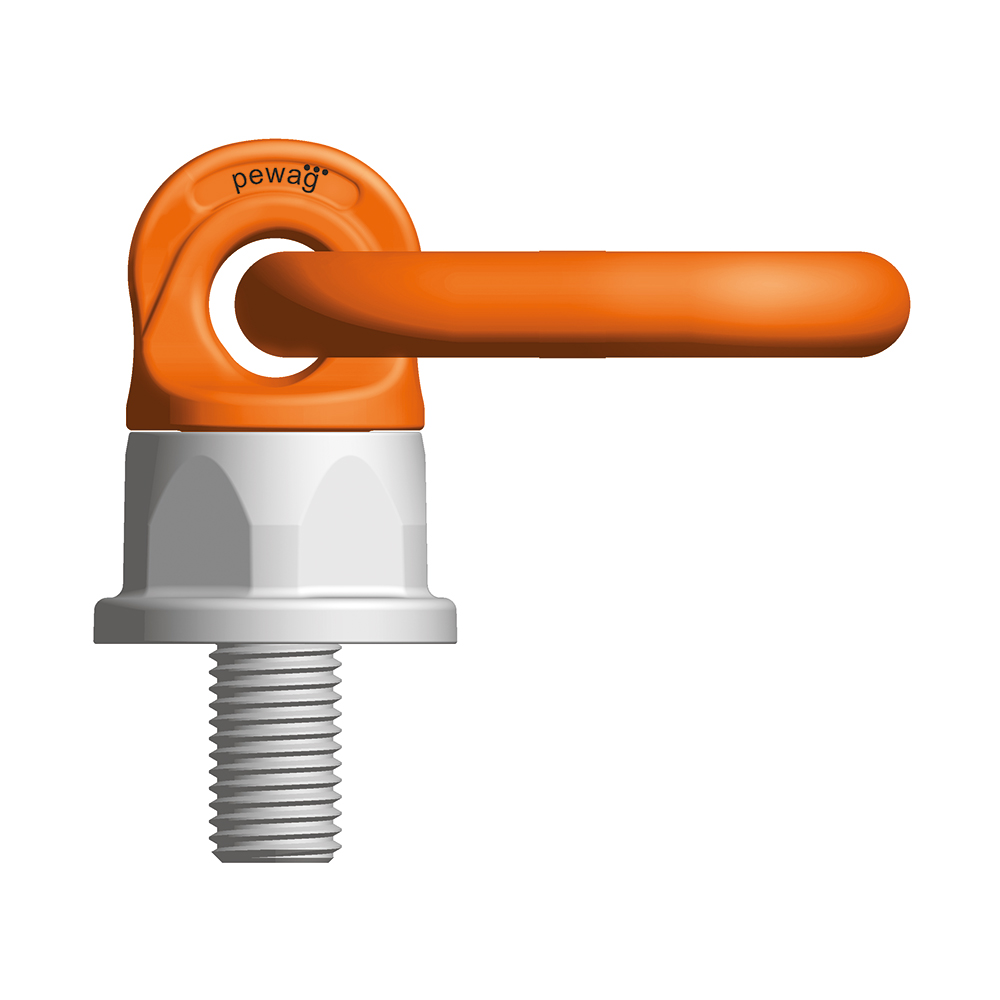

De ring kan 360° draaien en is 180° kantelbaar, waardoor altijd optimale uitlijning met de hijsrichting mogelijk is.
Is een borgmoer inbegrepen?
Standaard wordt alleen de wartel oogbout geleverd; accessoires zijn apart verkrijgbaar.
Wat is het maximale aandraaimoment?
Elk type heeft een gespecificeerd aandraaimoment, bijvoorbeeld 10 Nm voor M8, 1.600 Nm voor M100, voor correcte en veilige bevestiging.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:
Hoogwaardig staal voor maximale sterkte en duurzaamheid.
Afwerking:
Corrosiebestendige coating voor langdurige inzet, zelfs onder zware omstandigheden.
Veiligheid:
4:1 veiligheidsfactor, duidelijke markeringen en geoptimaliseerde ringstand voor maximale veiligheid bij elke hijsrichting.
Normen:
Voldoet aan internationale normen voor hijspunten en industriële veiligheid.
Bekijk alle specificaties

Specificaties

Specificaties

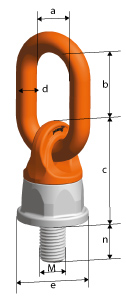

Technische tekening

    Afmetingen
Model Maat Werklast 0° (ton) Werklast 90° (ton) Moment (Nm) Maat sleutel (mm) Gewicht (kg) A (mm) B (mm) C (mm) E (mm) N (mm) N max (mm)
PLDW 0,3 M8 0,6 0,3 10 34 0,45 30 38 54 38 20 100
PLDW 0,5 M10 1,2 0,5 10 34 0,45 30 38 54 38 20 180
PLDW 0,7 M12 1,8 0,7 15 34 0,48 35 48 54 38 22 200
PLDW 1 M14 2,4 1 25 34 0,49 35 48 54 38 22 200
PLDW 1,5 M16 2,8 1,5 30 34 0,51 35 48 54 38 33 250
PLDW 2,5 M20 5 2,5 80 46 1,05 35 55 75 55 33 250
PLDW 4 M24 7 4 150 50 1,5 40 66 82 63 40 300
PLDW 5,3 M30 10 5,3 230 50 1,5 40 66 82 63 35 300
PLDW 6,7 M30 10 6,7 230 60 2,49 50 70 92 72 40 300
PLDW 8 M36 12.5 8 450 75 4,3 50 91 120 92 55 300
PLDW 10 M42 16 10 600 75 5,1 65 91 120 92 60 300
PLDW 12 M45 16 12 600 75 5,2 65 91 120 92 68 -
PLDW 13 M48 16 13 600 75 5,4 65 116 120 92 68 300
PLDW 13 M52 16 13 600 75 5,4 65 116 120 92 68 -
PLDW 24 M56 28 24 800 95 10,2 70 105 154 110 84 300
PLDW 25 M64 28 25 800 95 11 70 105 154 110 96 300
PLDW 40 M72 60 40 1200 145 29 90 130 213 170 110 500
PLDW 45 M80 60 45 1400 145 30 90 130 213 170 120 500
PLDW 55 M90 60 55 1500 145 32 90 130 213 170 135 500
PLDW 55 M100 60 55 1600 145 35 90 130 213 170 150 500

Eigenschappen

Artikelnummer
HO_PLDW-008
EAN-nummer
HO_PLDW-008
Gewicht
0.45
Merk
Pewag
