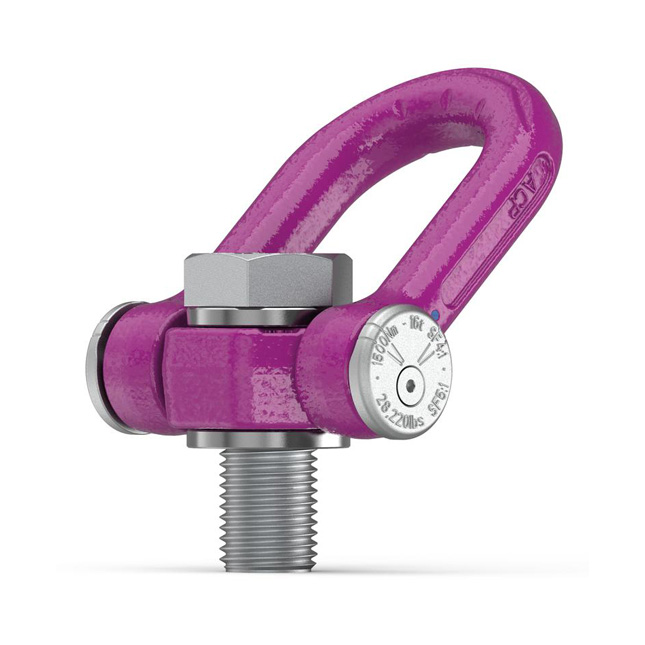

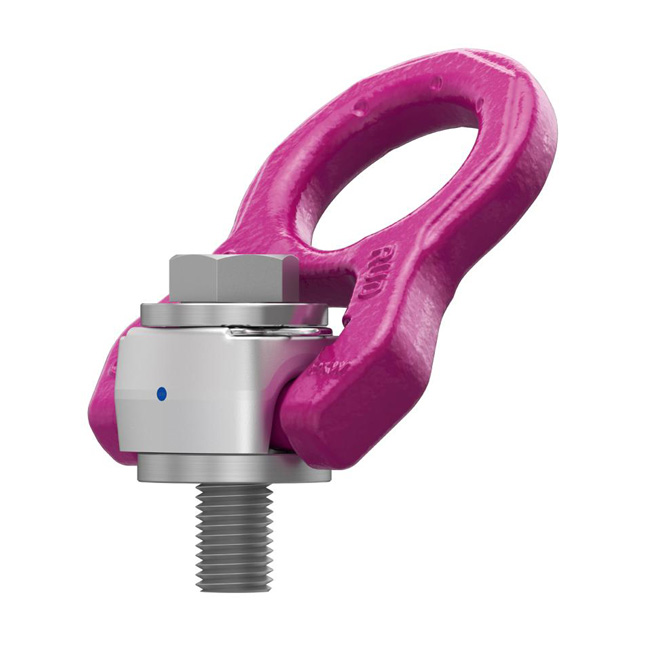

RUD Wartel oogbout ACP

360° draaibare hijsoogbout voor optimale lastpositionering zonder draagverliess.
Robuust ontwerp met strenge controle op scheurvorming en draagkracht voor maximale veiligheid.
Veelzijdig inzetbaar als hijspunt en zurringspunt voor diverse toepassingen.
Inclusief originele schroeven, geschikt voor gebruik tot 300°C met juiste moeren.
Voldoet aan de veiligheidseisen volgens EN-norm ISO 3266.

Merk
- RUD
Maat | Werklast
Certificaat
- Nee
- Ja € 3,50

Deze combinatie bestaat niet.

€ 56,61 € 62,90

ex. btw

€ 56,61 incl. btw

10% korting

Op voorraad

In mijn winkelwagen

Referentie: HO_ACP-008

Productinformatie Specificaties

RUD Wartel oogbout ACP – Draaibare hijsoogbout voor maximale veiligheid en flexibiliteit

De RUD Wartel oogbout ACP is een hoogwaardige, draaibare hijsoogbout ontworpen voor veilig en efficiënt hijsen en zekeren van zware lasten. Dankzij het 360° draaibare ontwerp biedt de ACP maximale flexibiliteit in montage en gebruik. Met uiteenlopende capaciteiten en een robuuste opbouw voldoet dit product aan de strengste veiligheidseisen binnen de industrie en machinebouw.

Voor- en Nadelen

Draaibaarheid: Altijd optimale positionering van de last.
Hoge veiligheid: Strenge controle op scheurvorming en draagkracht.
Veelzijdig inzetbaar: Zowel als hijspunt als zurringspunt te gebruiken.

Niet bestendig tegen agressieve chemicaliën: Kan niet worden gebruikt met zuren of dampen.
Niet geschikt voor continue rotatie onder belasting: Alleen incidenteel draaien toegestaan.

Toepassingen

Waarvoor gebruik je een wartel oogbout ACP?: Je gebruikt een RUD ACP voor het hijsen, keren en zekeren van zware lasten aan machines, constructiedelen en transportmiddelen. De ACP functioneert als betrouwbaar hijspunt of als zurringspunt voor spanmiddelen.
Waarom een 360° draaibaar hijsoog?: Door de volledige draaibaarheid is positioneren van de last altijd optimaal. Dit voorkomt ongewenste belasting en verhoogt de veiligheid bij het hijsen en zwenken.

Bijzonderheden

Hoe werkt de draaiconstructie?: De ACP is na bevestiging volledig 360° draaibaar zonder verlies van draagvermogen. Hierdoor kan de last in elke richting veilig worden geïnteresseerd.
Is montagegereedschap inbegrepen?: De originele schroeven worden standaard meegeleverd.
Welke moeren zijn geschikt bij montage?: Voor temperaturen tot 150°C gebruik je een klemmmoer volgens DIN EN ISO 7042. Voor hogere temperaturen tot 300°C is een bundmoer volgens DIN 6331 geschikt.
Welke certificaten worden meegeleverd?: Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

De RUD Wartel oogbout ACP is de veilige, flexibele keuze voor professioneel hijswerk en zekeren van lasten.

Downloads

Handleiding (Engels)

Korte specificaties

Materiaal:: Hoogwaardig staal, Grade 80 volgens EN 1677.
Afwerking:: Rissgeprüfte zeskantschroeven, diverse moertypes mogelijk.
Veiligheid:: Veiligheidsfactor minimaal 4:1, preventie tegen losdraaien en overbelasting.
Normen:: Voldoet aan EN 1677, DGUV 109-017 en relevante internationale voorschriften.

Bekijk alle specificaties

Specificaties

Model	WLL 0° (ton)	WLL 90° (ton)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	K (mm)	L (mm)	M (mm)	N (mm)	T (mm)	Gewicht (kg)
ACP M8	0,7	0,7	-	11	10,5	38	30	12	28	45,3	13	58	40	8	5	83	0,36
ACP M10	1	1	-	11	10,5	38	30	16	28	50,4	17	58	44	10	6	83	0,37
ACP M12	1,35	1,35	-	11	10,5	38	30	19	28	54,5	19	58	47	12	8	83	0,38
ACP M16	2,5	2,5	-	14	14	50	40	22	36	68	24	76	58	16	10	107	0,88
ACP M20	4	4	-	17	17,25	50	45	26,5	43,5	82,5	30	89	70	20	12	118	1,41
ACP M24	6,3	6,3	-	23	23	66	60	34	55	104	36	120,5	89	24	14	154	3,16
ACP M30	8	8	-	29	27	75	75	41,5	68,5	128,7	46	148	110	30	17	183	5,69
ACP M36	15	12,5	106	32	32	82	70	45	60	128	55	168	105	36	22	189	7,1
ACP M42	18	16	106	32	32	82	70	53	60	136	65	168	113	42	24	189	7,5

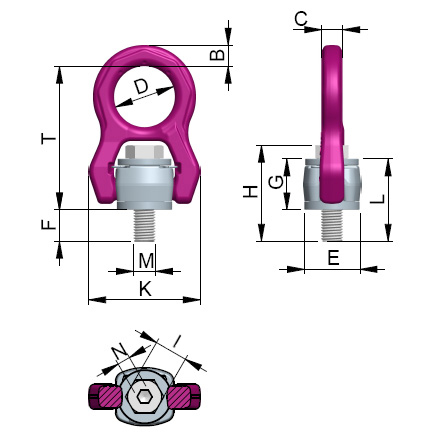

ACP technische tekening

ACP 8-30

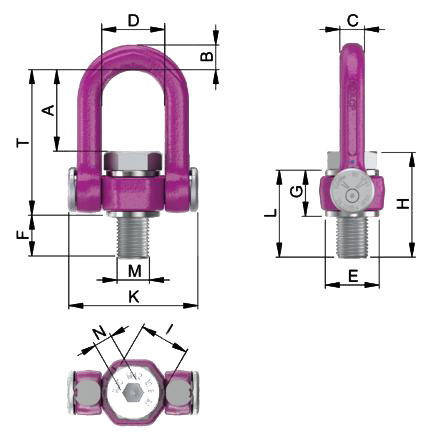

ACP technische tekening

ACP 36-42

Eigenschappen

Artikelnummer: HO_ACP-008
EAN-nummer: HO_ACP-008
Gewicht: 0.34
Merk: RUD
