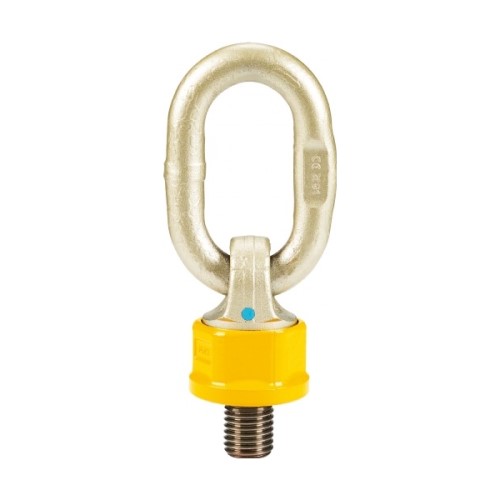

Yoke Wartel Oogbout SuperPoint SPO

  • 360° draaibaar ontwerp voorkomt torderen en vergemakkelijkt veilige positionering van lasten.
  • Inclusief originele, 100% gescheurd gecontroleerde bevestigingsbout voor optimale veiligheid.
  • Breed inzetbaar op staal, gietijzer, aluminium en aluminium-magnesiumlegeringen met juiste montage.
  • Niet geschikt voor temperaturen boven 350°C en chemisch agressieve omgevingen zonder fabrikantgoedkeuring.
  • Voldoet aan de EN-norm voor hijs- en lassingsmaterialen.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 53,32 € 73,54
ex. btw
€ 53,32 incl. btw
Tijdelijk 28% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_YSPO-10


Productinformatie Specificaties

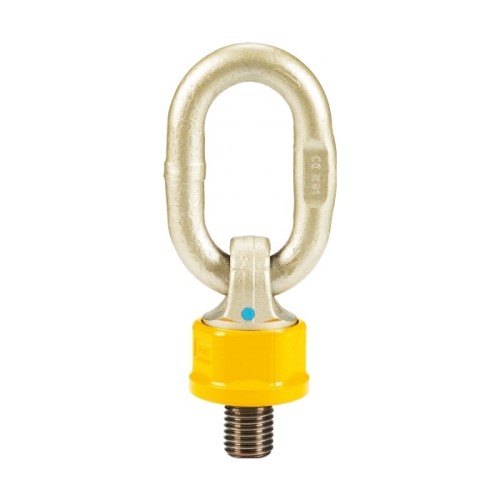

Yoke Wartel Oogbout SuperPoint SPO – 360° draaibare hijsoog voor industriële toepassingen

De Yoke Wartel Oogbout SuperPoint SPO is een hoogwaardige, draaibare hijsoog voor professioneel hijsen en lashing. Dit product biedt een veilige 360° draaibare ophangmogelijkheid. De SuperPoint is geschikt voor montage op uiteenlopende materialen en voldoet aan strenge internationale normen. Met de Yoke SuperPoint verhoog je de veiligheid en efficiëntie van je hijswerkzaamheden.

Voor- en Nadelen

  • Draaibaar 360°: Voorkomt torderen van de last en vergemakkelijkt positionering.
  • Veiligheidscontrole: Originele onderdelen, 100% gescheurd gecontroleerde bouten, inspectie eenvoudig mogelijk.
  • Breed inzetbaar: Geschikt voor hijsen én als lashingpunt voor fixatie van goederen.
  • Temperatuurbeperking: Niet geschikt voor gebruik boven 350°C.
  • Chemische bestendigheid: Niet toepasbaar in omgevingen met zuren of stoom zonder voorafgaande goedkeuring van de fabrikant.

Toepassingen

Waarvoor gebruik je een wartel oogbout?
Voor het veilig hijsen, monteren en vastzetten van zware lasten in industriële omgevingen.
Waarom een 360° draaibaar ontwerp?
Het draaibare ontwerp voorkomt torderen van de last en maakt uitlijnen in de trekkracht eenvoudiger en veiliger.

Bijzonderheden

Hoe werkt het draaimechanisme?
De SuperPoint kan 360° draaien onder belasting, zodat de kracht altijd in de juiste richting werkt.
Is de bevestigingsbout inbegrepen?
Ja, de benodigde bout (100% gescheurd gecontroleerd) wordt standaard meegeleverd, alleen deze mag gebruikt worden.
Kan ik de oogbout op elk materiaal monteren?
Montage is mogelijk op staal, gietijzer, aluminium en aluminium-magnesiumlegeringen, mits de juiste minimale inschroefdiepte wordt aangehouden.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Met de Yoke Wartel Oogbout SuperPoint SPO kies je voor een veilige, sterke en betrouwbare hijsoplossing die voldoet aan de strengste eisen in de industrie.

Korte specificaties

Materiaal:
Hoogwaardig staal, 100% scheurgetest.
Afwerking:
Corrosiebestendige coating, geschikt voor industriële omstandigheden.
Veiligheid:
Bevat alleen originele Yoke-onderdelen, periodiek te inspecteren, voldoet aan alle veiligheidsvoorschriften.
Normen:
Voldoet aan DGUV BGR 100-500 en relevante internationale normen.
Bekijk alle specificaties

Specificaties

  • Belastbare onderdelen zijn 100% magnaflux-scheuren gedetecteerd
  • Gecertificeerd door DGUV GS-OA-15-04
  • Bout is een metrische schroefdraad (ASME / ANSI B18.3.1M)
  • Getest tot 2,5 keer de WLL., vermoeidheid beoordeeld tot 1,5 keer de WLL
  • Alle YOKE SuperPoints voldoen aan of overtreffen alle vereisten van ASME B30.26

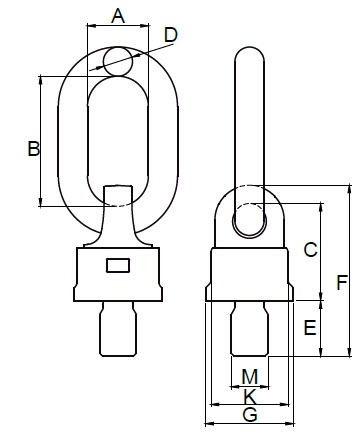

SPO technische tekening

Model WLL 0° (ton) WLL 90° (ton) G (mm) C (mm) K (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Moment (Nm) Gewicht (kg)
SPO 10 1 0,5 36,5 48 34 18 101 13 10 53 35 10-40 0,4
SPO 12 1,4 0,7 36,5 48 34 18 101 13 12 53 35 15-40 0,4
SPO 16 2,8 1,4 36,5 48 34 20 101 13 16 53 35 45-130 0,44
SPO 20 5 2,5 52 68 46 30 127 16 20 59 35 75-130 1
SPO 24 8 4 57 75 50 30 148 19 24 73 40 40-190 1,5
SPO 30x35 12 6,7 70 95 163 35 163 19 30 68 40 230-400 2,4
SPO 30x45 12 6,7 70 95 65 45 163 19 30 68 40 230-400 2,4
SPO 30x50 12 6,7 70 95 65 50 163 19 30 68 40 230-400 2,5
SPO 30x35 12 8 81 106 75 35 201 22 30 95 50 270-600 3,6
SPO 36 15 10 81 106 75 50 201 22 36 68 40 270-600 3,8
SPO 42x50 15 12,5 81 106 75 50 201 22 42 95 50 270-700 3,9
SPO 42x60 15 12,5 81 106 75 60 201 22 42 95 50 270-700 4
SPO 42x60 20 13 104 127 95 60 256 32 42 129 70 350-800 7,4
SPO 45 15 12,5 81 106 75 60 201 22 45 95 50 350-800 4,1
SPO 48 25 17 104 127 95 60 256 32 48 129 70 350-800 7,6
SPO 56 25 18 104 127 95 78 256 32 56 129 70 350-900 8,1
SPO 64 25 20 104 127 95 96 256 32 64 129 70 350-900 8,9
SPO 64 32,5 28 129 174 115 96 305 36 64 131 80 500-1000 16,4
SPO 72 32,5 28 129 174 115 120 305 36 72 131 80 500-1200 17,7
Model WLL 0° (ton) WLL 90° (ton) G (mm) C (mm) K (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Moment (Nm) Gewicht (kg)
SPO 10 1 0,5 36,5 48 34 18 101 13 10 53 35 10-40 0,4
SPO 12 1,4 0,7 36,5 48 34 18 101 13 12 53 35 15-40 0,4
SPO 16 2,8 1,4 36,5 48 34 20 101 13 16 53 35 45-130 0,44
SPO 20 5 2,5 52 68 46 30 127 16 20 59 35 75-130 1
SPO 24 8 4 57 75 50 30 148 19 24 73 40 40-190 1,5
SPO 30x35 12 6,7 70 95 163 35 163 19 30 68 40 230-400 2,4
SPO 30x45 12 6,7 70 95 65 45 163 19 30 68 40 230-400 2,4
SPO 30x50 12 6,7 70 95 65 50 163 19 30 68 40 230-400 2,5
SPO 30x35 12 8 81 106 75 35 201 22 30 95 50 270-600 3,6
SPO 36 15 10 81 106 75 50 201 22 36 68 40 270-600 3,8
SPO 42x50 15 12,5 81 106 75 50 201 22 42 95 50 270-700 3,9
SPO 42x60 15 12,5 81 106 75 60 201 22 42 95 50 270-700 4
SPO 42x60 20 13 104 127 95 60 256 32 42 129 70 350-800 7,4
SPO 45 15 12,5 81 106 75 60 201 22 45 95 50 350-800 4,1
SPO 48 25 17 104 127 95 60 256 32 48 129 70 350-800 7,6
SPO 56 25 18 104 127 95 78 256 32 56 129 70 350-900 8,1
SPO 64 25 20 104 127 95 96 256 32 64 129 70 350-900 8,9
SPO 64 32,5 28 129 174 115 96 305 36 64 131 80 500-1000 16,4
SPO 72 32,5 28 129 174 115 120 305 36 72 131 80 500-1200 17,7

Eigenschappen

Artikelnummer
HO_YSPO-10
EAN-nummer
HO_YSPO-10
Gewicht
0.4
Merk
Yoke
