Yoke Wartel Oogbout WBO

  • 360° draaiende wartel voorkomt torderen en zorgt voor optimale krachtverdeling.
  • Geschikt voor hijsen en fixeren van zware lasten tijdens montage en transport.
  • Wordt geleverd met door Yoke geteste bout en vereist gebruik van originele vervangonderdelen.
  • Niet geschikt voor gebruik in chemische omgevingen en beperkt inzetbaar boven 350°C.
  • Voldoet aan strenge veiligheidsnormen voor betrouwbare en duurzame prestaties.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 47,05 € 64,90
ex. btw
€ 47,05 incl. btw
Tijdelijk 28% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_YWBO-08


Productinformatie Specificaties

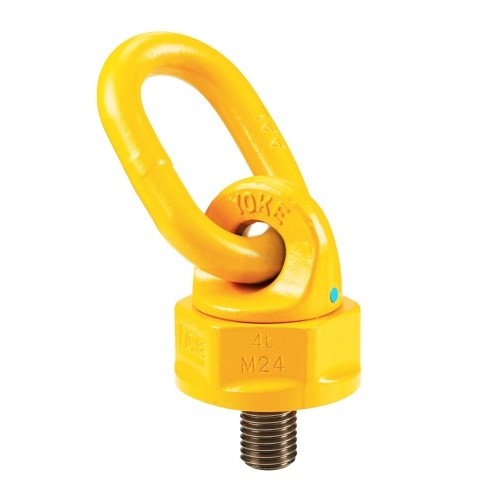

Yoke Wartel Oogbout WBO – 360° draaibaar hijsoog voor zware lasten

De Yoke Wartel Oogbout WBO is een robuust hijspunt, ontworpen voor veilig en efficiënt hijsen en fixeren van zware ladingen. Dankzij de 360° draaibare constructie is de WBO ideaal voor veelzijdige toepassingen waar flexibiliteit en betrouwbaarheid essentieel zijn. De oogbout is optimaal geschikt als hijsmiddel of als vastzetpunt bij industriële werkzaamheden. Met zijn hoogwaardige afwerking en strikte veiligheidsnormen biedt de WBO een betrouwbare oplossing voor professionals.

Voor- en Nadelen

  • 360° draaibaar: Optimale positionering en belasting.
  • Strenge veiligheidsnormen: Gegarandeerde betrouwbaarheid en duurzaamheid.
  • Veelzijdig toepasbaar: Geschikt voor hijsen én fixeren.
  • Niet geschikt voor chemische omgevingen: Kan beschadigd raken door agressieve stoffen.
  • Temperatuurlimiet: Niet bruikbaar boven 350°C of bij bepaalde moertypes boven 150°C/300°C.

Toepassingen

Waarvoor gebruik je een Yoke Wartel Oogbout WBO?
De WBO wordt gebruikt om zware lasten te hijsen of te fixeren tijdens montage- en transportwerkzaamheden.
Waarom een 360° draaibaar hijsoog?
De 360° draaibaarheid voorkomt torderen van de bout en zorgt dat de krachten optimaal verdeeld worden, waardoor veiligheid en gebruiksgemak toenemen.

Bijzonderheden

Hoe werkt de draaiende wartel?
De wartel draait 360° rond zijn as, zodat de belasting altijd recht op het hijspunt blijft staan en niet kan torderen.
Is bevestigingsmateriaal inbegrepen?
De WBO wordt geleverd met een door Yoke geteste bout; gebruik alleen originele onderdelen bij vervanging.
Kan ik de WBO in een chemische omgeving gebruiken?
Nee, de WBO mag niet gebruikt worden in omgevingen met zuren of dampen. Raadpleeg de fabrikant voor alternatieven.
Welke temperatuurgrenzen gelden er?
De WBO mag niet gebruikt worden boven 350°C. Bij hoge temperaturen gelden verlaagde werklastlimieten.

Korte specificaties

Materiaal:
Hoogwaardig staal, 100% scheurgetest.
Afwerking:
Gehard, corrosiebestendig oppervlak.
Veiligheid:
Getest volgens strenge industriële normen; uitsluitend geschikt voor de aangegeven toepassingen.
Normen:
Voldoet aan DGUV BGR 100-500 en relevante DIN/EN eisen.
Bekijk alle specificaties

Specificaties

  • Gecertificeerd door DGUV GS-OA-15-04
  • Bouten zijn metrische schroefdraad
  • Vermoeidheid geclassificeerd tot 20.000 cycli bij 1,5 keer de WLL
  • Alle YOKE Hijspunten voldoen aan of overtreffen alle vereisten van ASME B30.26
  • Eenvoudig te bevestigen of te demonteren door het gesmede zeshoekige lichaam

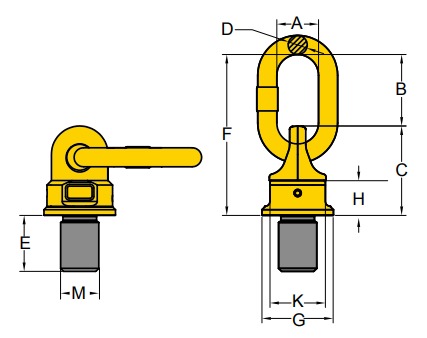

WBO technische tekening

Model WLL (ton) G (mm) C (mm) K (mm) H (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Moment (Nm) Gewicht (kg)
WBO 8 0,4 35 40 30 16 12 72 8 8 32 29 10 0,2
WBO 10 0,6 35 40 30 16 12 15 8 10 32 29 10 0,2
WBO 12 0,7 40 45 36 18 18 95 10 12 50 35 10 0,3
WBO 16 1,5 46 54 41 22 24 104 13 16 50 38 30 0,5
WBO 20 2,5 62 68 55 29 30 122 13 20 54 38 70 1
WBO 24 4 78 88 70 36 36 154 19 24 66 44 150 2,2
WBO 30 6 90 120 80 48 45 206 22 30 86 50 350 4,5
WBO 36 10 90 120 80 48 54 206 36 36 86 50 410 4,6
WBO 42 13 98 122 84 50 63 235 25 42 110 65 550 5,5
WBO 48 14 98 122 84 50 72 235 25 48 110 65 550 6,1
WBO 52 20 120 150 94 60 78 270 32 52 120 70 750 10,5
WBO 56 20 120 150 94 60 84 270 32 56 120 70 800 10,7
WBO 64 20 120 150 94 60 96 270 32 64 120 70 800 11,6
WBO 72 40 170 210 145 83 108 240 45 72 130 90 1200 30,6
WBO 80 40 170 210 145 83 120 340 45 80 130 90 1500 31,6
WBO 90 40 170 210 145 83 135 340 45 90 130 90 2000 33,9
Model WLL (ton) G (mm) C (mm) K (mm) H (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Moment (Nm) Gewicht (kg)
WBO 8 0,4 35 40 30 16 12 72 8 8 32 29 10 0,2
WBO 10 0,6 35 40 30 16 12 15 8 10 32 29 10 0,2
WBO 12 0,7 40 45 36 18 18 95 10 12 50 35 10 0,3
WBO 16 1,5 46 54 41 22 24 104 13 16 50 38 30 0,5
WBO 20 2,5 62 68 55 29 30 122 13 20 54 38 70 1
WBO 24 4 78 88 70 36 36 154 19 24 66 44 150 2,2
WBO 30 6 90 120 80 48 45 206 22 30 86 50 350 4,5
WBO 36 10 90 120 80 48 54 206 36 36 86 50 410 4,6
WBO 42 13 98 122 84 50 63 235 25 42 110 65 550 5,5
WBO 48 14 98 122 84 50 72 235 25 48 110 65 550 6,1
WBO 52 20 120 150 94 60 78 270 32 52 120 70 750 10,5
WBO 56 20 120 150 94 60 84 270 32 56 120 70 800 10,7
WBO 64 20 120 150 94 60 96 270 32 64 120 70 800 11,6
WBO 72 40 170 210 145 83 108 240 45 72 130 90 1200 30,6
WBO 80 40 170 210 145 83 120 340 45 80 130 90 1500 31,6
WBO 90 40 170 210 145 83 135 340 45 90 130 90 2000 33,9

Eigenschappen

Artikelnummer
HO_YWBO-08
EAN-nummer
HO_YWBO-08
Gewicht
0.2
Merk
Yoke
