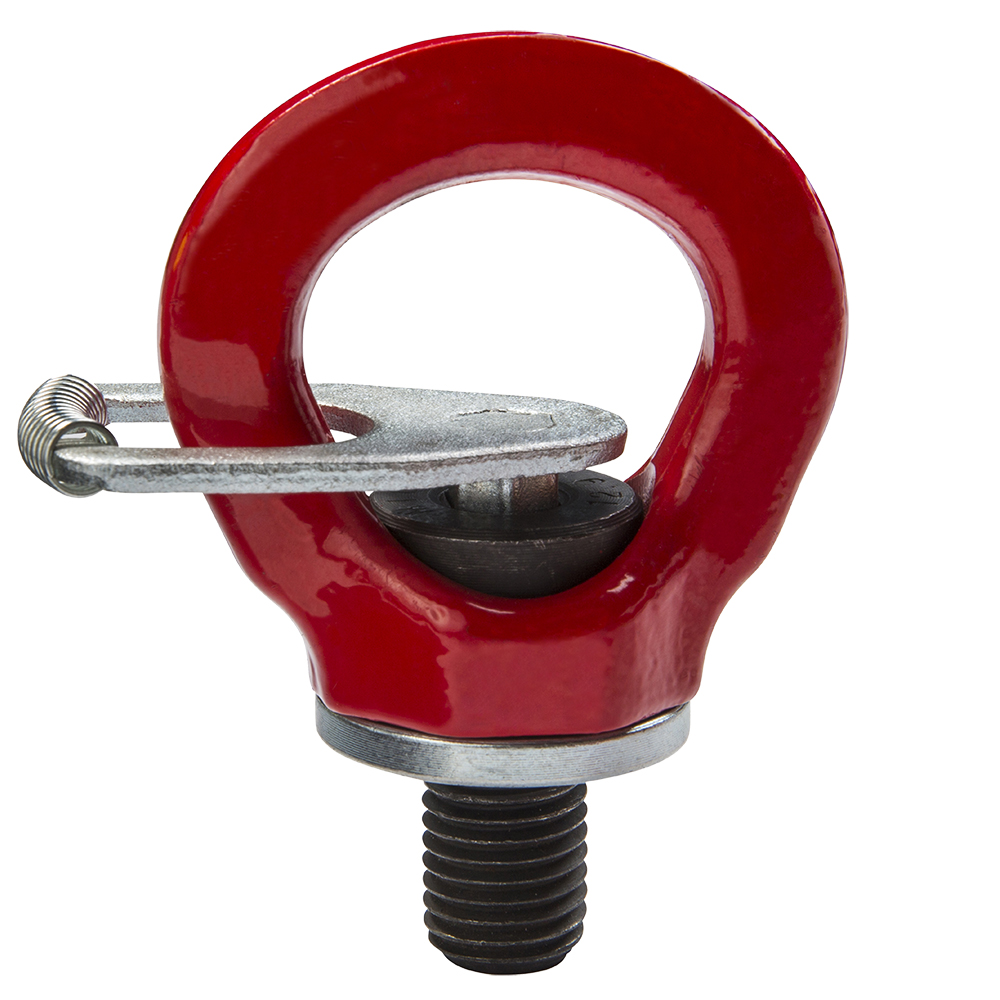

Oogbout draaibaar, grade 80
- Robuust, draaibaar bevestigingspunt voor veilig hijsen onder wisselende hoeken tot 60°.
- Leverbaar in maten van M6 tot M64 en draagvermogens van 0,30 tot 40 ton.
- Standaard inclusief schroef; geschikt voor diverse hijs- en spanvoorzieningen.
- Veiligheidsfactor 4 biedt extra zekerheid bij zware industriële toepassingen.
- Voldoet aan strenge veiligheidseisen volgens EN 1677.
Draaibare oogbout – Veilig hijsen met flexibiliteit
De draaibare oogbout is een robuust bevestigingspunt dat speciaal is ontworpen voor hijstoepassingen met wisselende belastingshoeken. Dankzij het draaibare ontwerp blijft de belasting veilig verdeeld, zelfs bij uiteenlopende richtingen en hellingen. Door de hoge veiligheidsfactor en brede inzetbaarheid is deze oogbout onmisbaar in zware industrie en constructie. Het product biedt maximale veiligheid en flexibiliteit voor alle standaard hijs- en spanvoorzieningen.
Voor- en Nadelen
- Draaibaar ontwerp: Geschikt voor wisselende belastingshoeken tot 60°.
- Breed assortiment: Leverbaar in diverse maten en draagvermogens.
- Hoge veiligheid: Veiligheidsfactor 4, voldoet aan strenge norm EN 1677.
- Temperatuurbeperking: Niet geschikt voor gebruik boven 350°C.
- Chemische bestendigheid: Niet bestand tegen agressieve chemische omgevingen.
Toepassingen
- Waarvoor gebruik je een draaibare oogbout?
- Je gebruikt deze als hijspunt of bevestigingspunt bij het hijsen en spannen van zware lasten, vooral als de belasting onder verschillende hoeken optreedt.
- Waarom een draaibaar ontwerp?
- De draaifunctie maakt het mogelijk om veilig te hijsen bij belastingen tot 60° helling, zodat de last optimaal verdeeld blijft bij elke richting.
Bijzonderheden
- Hoe werkt de draaifunctie?
- De oogbout kan meedraaien, waardoor de kracht altijd optimaal wordt verdeeld bij wisselende hoeken.
- Is de schroef inbegrepen?
- Schroefmaten variëren per serie; standaard inbegrepen bij levering.
- Welke series en maten zijn beschikbaar?
- Beschikbaar in series zoals YE.8.030 t/m YE.8.081, met schroefmaten van M6 tot M64 en draagvermogens van 0,30 tot 40 ton.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig roestvast staal (AISI 318LN, 301, 440C).
- Afwerking:
- Gepolijst RVS met duplexhalfschaal voor extra stijfheid.
- Veiligheid:
- Voorzien van een zwaar uitgevoerde smeedstalen veiligheidsklep.
- Normen:
- Voldoet aan EN 10204-3.1 en grade 80 specificaties.
Specificaties
Specificaties
| Specificaties | Afmetingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast 0° (ton) | Werklast 90° (ton) | Gewicht (kg) | M (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| OB-D M8 | 0,8 | 0,3 | 0,1 | M8x12 | 38 | 26 | 46 | 25 | 8 |
| OB-D M10 | 1 | 0,4 | 0,2 | M10x14 | 38 | 26 | 46 | 25 | 8 |
| OB-D M12 | 2 | 0,75 | 0,2 | M12x17 | 44 | 32 | 54 | 33 | 10 |
| OB-D M16 | 4 | 1,5 | 0,3 | M16x24 | 52 | 38 | 64 | 36 | 14 |
| OB-D M20 | 6 | 2,3 | 0,7 | M20x30 | 63 | 45 | 79 | 48 | 21 |
| OB-D M24 | 8 | 3,2 | 1,1 | M24x35 | 74 | 52 | 92 | 53 | 21 |
Eigenschappen
- Artikelnummer
- OM_DOB-D-08
- Fabrikantcode
- YE.8.034.08
- EAN-nummer
- 8719482305887
- Gewicht
- 0.14
- Sterkteklasse
- Grade 80
- Merk
- DELTA
