JDT Ankerpunt TAPG, schroefbaar
- Hoge werklastlimiet tot 24 ton geschikt voor zware industriële lasten.
- Schroefbaar ontwerp voor snelle montage, demontage en hergebruik.
- Veiligheidsmaatregelen met duidelijke limieten per hijshoek om overbelasting te voorkomen.
- Compatibel met verschillende boutmaten (M20, M24, M27) en bijbehorende aandraaimomenten.
- Voldoet aan de EN-norm voor hijs- en ankerpunten.

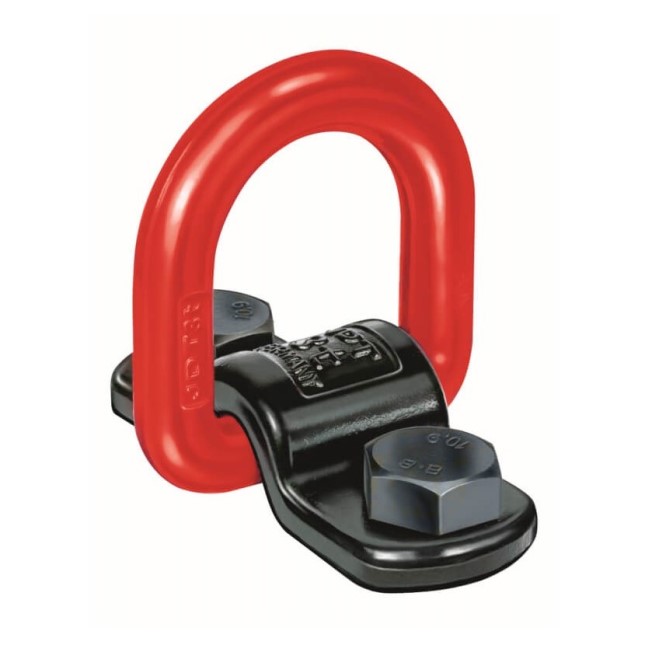

JDT Ankerpunt TAPG – Schroefbaar hijsoog voor zware lasten
De JDT Ankerpunt TAPG is een schroefbaar hijsoog, speciaal ontworpen voor het veilig hijsen en bevestigen van zware lasten. Dankzij het robuuste ontwerp is de TAPG betrouwbaar voor industriële toepassingen. De combinatie van hoge werklastlimieten en eenvoudige montage zorgt voor optimale veiligheid en efficiëntie. Kies voor de JDT TAPG als u zoekt naar een solide oplossing voor hijstoepassingen.
Voor- en Nadelen
- Hoge werklastlimiet: Geschikt voor zware lasten tot 24 ton.
- Schroefbaar ontwerp: Snel te monteren, herbruikbaar en flexibel in gebruik.
- Veilig in gebruik: Duidelijke limieten per hoek, voorkomt overbelasting.
- Niet geschikt voor permanent lassen: Alleen schroefbare bevestiging mogelijk.
- Beperkte hoekbelasting: De werklastlimiet neemt af bij grotere hijshoeken.
Toepassingen
- Waarvoor gebruik je een JDT Ankerpunt TAPG?

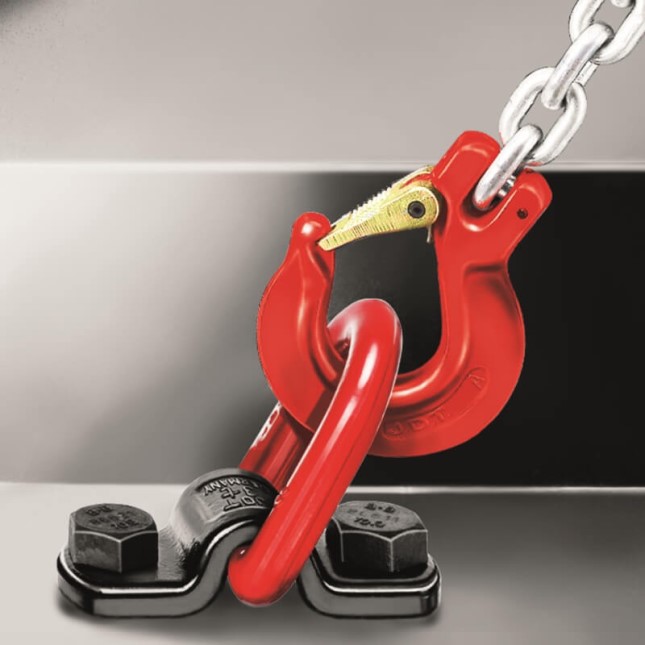

- Dit hijsoog wordt gebruikt voor het veilig tillen, hijsen en transporteren van zware objecten in de industrie, bouw en machinebouw.
- Waarom schroefbaar?
- Een schroefbaar ankerpunt biedt het voordeel van eenvoudige (de)montage en herbruikbaarheid, ideaal bij wisselende hijsopstellingen of tijdelijke toepassingen.
Bijzonderheden
- Hoe werkt het schroefmechanisme van de TAPG?
- Het hijsoog wordt met een passende bout (bijvoorbeeld M20, M24, M27) in het bevestigingspunt geschroefd, waarna deze direct belastbaar is.
- Is een schroef inbegrepen?
- Nee, de juiste schroef dient apart gekozen te worden, afhankelijk van het model en de toepassing.
- Wat is het maximale aandraaimoment?
- Afhankelijk van de uitvoering: 210 Nm (M20), 290 Nm (M24) of 550 Nm (M27).
- Is het hijsoog geschikt voor hoekbelasting?
- Ja, het TAPG-anerkerpunt heeft specifieke werklastlimieten voor verschillende hijshoeken (0° tot 60°).
Met de JDT Ankerpunt TAPG kiest u voor betrouwbaarheid, flexibiliteit en veiligheid bij elke hijsklus.
Korte specificaties
- Materiaal:
- Hoogwaardig staal.
- Afwerking:
- Industrieel gecoat voor optimale bescherming.
- Veiligheid:
- Gecontroleerde werklastlimieten tot 24 ton, afhankelijk van type en hoek.
- Normen:
- Voldoet aan internationale hijsnormen.
Specificaties

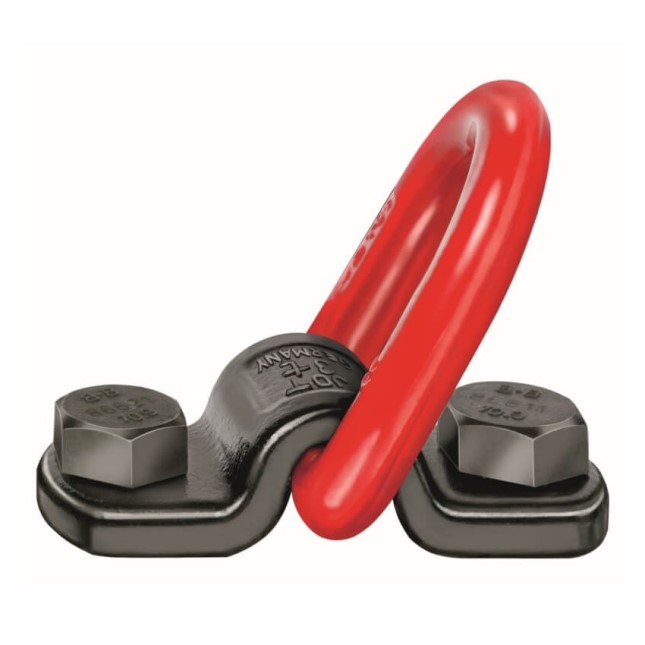

Klapbaar ankerpunt voor montage met bouten, met werklasten van 3-8t. De D-link moet vrij kunnen bewegen. De lastopname mag niet worden ondersteund op randen of op het stroppunt.
Bouten
Model TAPG wordt zonder bouten geleverd, TAPG-S is inclusief bouten.

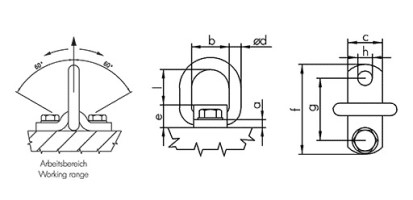

| Model | Min. WLL (ton) | WLL 0° (ton) | Maat bout (mm) | Koppel (Nm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L (mm) | Gewicht (kg) |
| TAPG 3 | 3,15 | 4,75 | 20x45 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1.43 |
| TAPG 5 | 5,3 | 8 | 24x55 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2.58 |
| TAPG 8 | 8 | 12 | 27x65 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 4.38 |
| Model | Min. WLL (ton) | WLL 0° (ton) | Maat bout (mm) | Koppel (Nm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L (mm) | Gewicht (kg) |
| TAPG 3 | 3,15 | 4,75 | 20x45 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1.43 |
| TAPG 5 | 5,3 | 8 | 24x55 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2.58 |
| TAPG 8 | 8 | 12 | 27x65 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 4.38 |
Eigenschappen
- Artikelnummer
- HO_JTAPG-3
- EAN-nummer
- HO_JTAPG-3
- Gewicht
- 1.08
- Merk
- JDT
