JDT Ankerpunt TPB, schroefbaar, met hogere werklast
- Geschikt voor het hijsen van zware lasten tot 67 ton, ideaal voor intensief industrieel gebruik.
- Schroefbaar ontwerp met bijpassende schroef voor eenvoudige, betrouwbare montage en hergebruik.
- Flexibel inzetbaar onder verschillende belastingshoeken (0° tot 90°) met aanpassingen in werklast.
- Vereist speciaal gereedschap voor hoog aandraaimoment tot 2150 Nm voor optimale bevestiging.
- Voldoet aan de EN 795-norm voor ankerpunten.

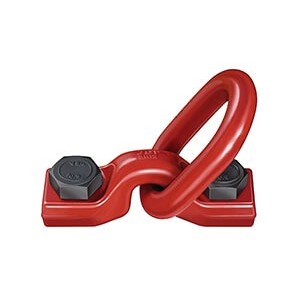

JDT Ankerpunt TPB – Schroefbaar hijsoog met hogere werklast
De JDT Ankerpunt TPB is een schroefbaar hijsoog dat speciaal ontwikkeld is voor zware hijstoepassingen. Dit ankerpunt onderscheidt zich door zijn hoge werklast en robuuste constructie. Dankzij het schroefsysteem is montage eenvoudig en betrouwbaar. De TPB-serie is geschikt voor intensief industrieel gebruik waar veiligheid en draagvermogen centraal staan.
Voor- en Nadelen
- Hoge werklast: Geschikt voor het hijsen van objecten tot 67 ton (TPB32, afhankelijk van configuratie).
- Schroefbaar ontwerp: Eenvoudige en veilige montage, herbruikbaar in verschillende situaties.
- Flexibele belasting: Toepasbaar onder meerdere hoeken en met verschillende aantallen hijspunten.
- Hoge aandraaimomenten vereist: Speciaal gereedschap nodig voor montage.
- Niet geschikt voor lichte lasten: Overgedimensioneerd voor kleine toepassingen.
Toepassingen
- Waarvoor gebruik je een JDT Ankerpunt TPB?
- Het JDT TPB ankerpunt wordt gebruikt voor het veilig hijsen en verankeren van zware ladingen in industriële omgevingen, zoals staalbouw, machinebouw en logistiek.
- Waarom hogere werklast?
- Een hogere werklast betekent dat het ankerpunt geschikt is voor het hijsen van zwaardere objecten, zonder dat de veiligheid in het geding komt.
Bijzonderheden
- Hoe werkt het schroefsysteem van de TPB?
- Het ankerpunt wordt stevig in de constructie geschroefd met het juiste aandraaimoment (afhankelijk van type, tot 2150 Nm), wat zorgt voor een betrouwbare bevestiging.
- Is een bevestigingsbout inbegrepen?
- Ja, het TPB ankerpunt wordt standaard geleverd met een bijpassende schroef.
- Kan de TPB zowel horizontaal als verticaal belast worden?
- Ja, de TPB is geschikt voor belastingen onder verschillende hoeken, inclusief 0° en 90°, met aangepaste werklast.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
De JDT Ankerpunt TPB biedt maximale veiligheid en flexibiliteit voor zware hijsklussen in elke industriële omgeving.
Korte specificaties
- Materiaal:
- Hoogwaardig staal voor maximale sterkte.
- Afwerking:
- Industriële afwerking, bestand tegen slijtage en corrosie.
- Veiligheid:
- Uitgevoerd met schroefdraad en hoge aandraaimomenten (tot 2150 Nm bij TPB32), voorkomt losraken.
- Normen:
- Voldoet aan strenge industriële normen voor hijsogen en ankerpunten.
Specificaties

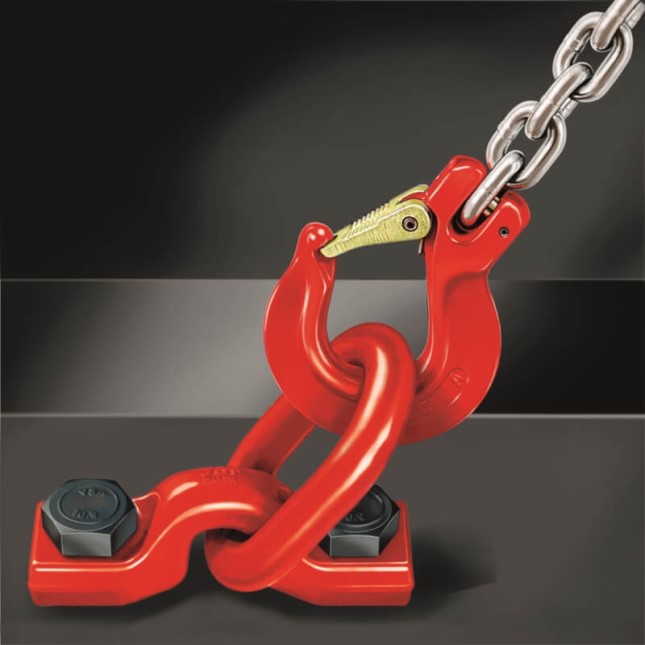

Klapbaar ankerpunt voor montage met bouten, met werklasten van 15-30t. De D-link moet vrij kunnen bewegen. De lastopname mag niet worden ondersteund op randen of op het stroppunt.
Uitvoering

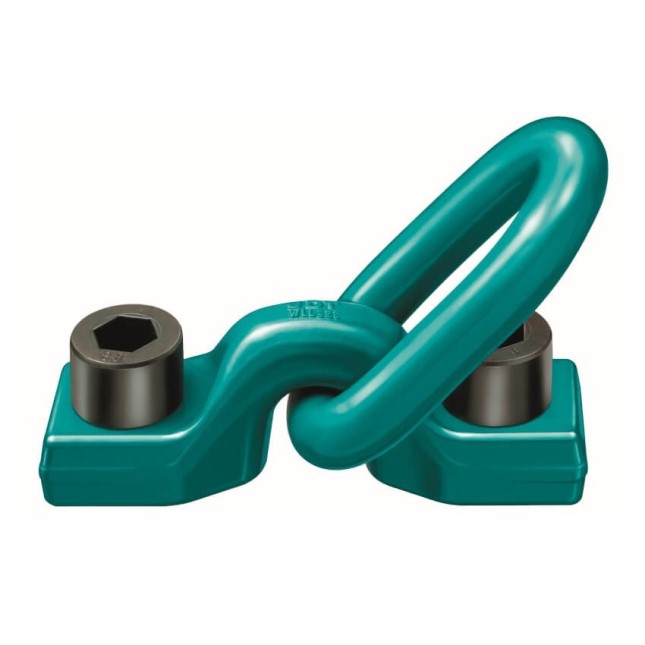

Standaard is de TPB uitgevoerd in grade 80, TPB 30 en TPB 32 zijn speciaal uitgevoerd in grade 100. Deze speciale ankerpunten worden geleverd met inbusschroeven i.p.v. normale bouten.
Bouten
De bouten zijn conform DIN 933. Model TPB wordt zonder bouten geleverd, TPB-S is inclusief bouten.

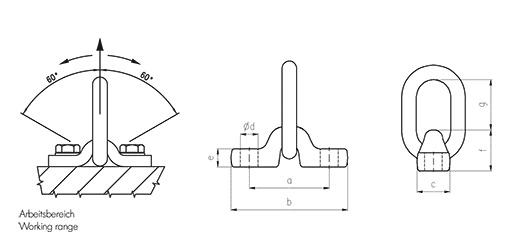

| Model | WLL (ton) | Maat bout (mm) | Koppel (Nm) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | Ring (mm) | Gewicht (kg) |
| TPB 15 | 15 | 36x100 | 675 | 175 | 255 | 72 | 39 | 40 | 90 | 110 | 32x150x75 | 9.52 |
| TPB 20 | 20 | 42x120 | 1000 | 200 | 295 | 90 | 45 | 50 | 116 | 140 | 40x190x100 | 18.47 |
| TPB 25 | 25 | 45x120 | 1400 | 200 | 295 | 90 | 48 | 50 | 116 | 140 | 40x190x100 | 19.09 |
| TPB 30 | 30 | 48x130 | 1900 | 200 | 295 | 90 | 50 | 50 | 116 | 140 | 40x190x100 | 20.76 |
| TPB 32 | 32 | 56x135 | 2150 | 230 | 340 | 96 | 62 | 50 | 116 | 140 | 40x190x100 | 25.52 |
| Model | WLL (ton) | Maat bout (mm) | Koppel (Nm) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | Ring (mm) | Gewicht (kg) |
| TPB 15 | 15 | 36x100 | 675 | 175 | 255 | 72 | 39 | 40 | 90 | 110 | 32x150x75 | 9.52 |
| TPB 20 | 20 | 42x120 | 1000 | 200 | 295 | 90 | 45 | 50 | 116 | 140 | 40x190x100 | 18.47 |
| TPB 25 | 25 | 45x120 | 1400 | 200 | 295 | 90 | 48 | 50 | 116 | 140 | 40x190x100 | 19.09 |
| TPB 30 | 30 | 48x130 | 1900 | 200 | 295 | 90 | 50 | 50 | 116 | 140 | 40x190x100 | 20.76 |
| TPB 32 | 32 | 56x135 | 2150 | 230 | 340 | 96 | 62 | 50 | 116 | 140 | 40x190x100 | 25.52 |
Eigenschappen
- Artikelnummer
- HO_JTPB-15
- EAN-nummer
- HO_JTPB-15
- Gewicht
- 7.4
- Merk
- JDT
