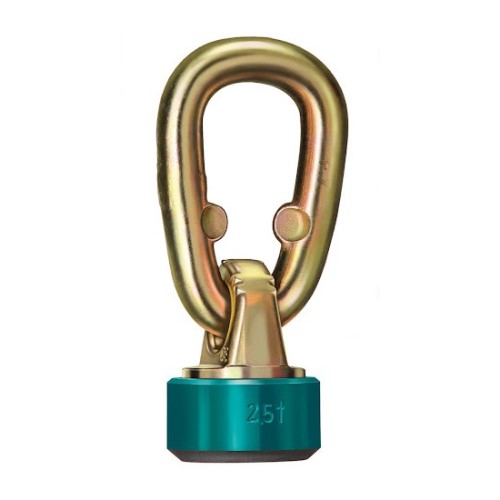

JDT Theipa Point Aanlasoog draai- en kantelbaar

Theipa Point TP draai- en kantelbaar aanlasoog.
360° draaibaar onder last, 180° kantelbaar.
Beschermd tegen corrosie door extra coating.
Gemakkelijk te monteren.
Conform EN 1677.

Werklast (0°) / (90°)
Certificaat
- Nee
- Ja € 3,50

Deze combinatie bestaat niet.

€ 68,11

€ 68,11 incl. btw

Op voorraad

In mijn winkelwagen

Referentie: HO_TPS-025

Productinformatie Reviews Bijlagen Specificaties

Productinformatie

Met Theipa Point biedt JDT de meest geavanceerde generatie aanlasogen (tot 17t). De technologische eigenschappen van het ENORM Grade 100-materiaal stellen JDT in staat om de werklast van de nieuwe Theipa Point aanlasogen te verhogen, zelfs bij zware lasten.

Specificaties

			Positie
			Aantal	1	1	2	2	2		3 of 4
			Hijshoek	0°	90°	0°	90°	0-45°	45-60°	0-45°	45-60°
Model	Artikelcode	Fabrikantcode	Gewicht (kg)	Werklast (ton)
TP-S 2,5	HO_TPS-025	0381800000	0,95	5	2,5	10	5	3,55	2,5	5,3	3,75
TP-S 4	HO_TPS-040	0381804000	1,3	8	4	16	8	5,6	4	8,5	6
TP-S 6,7	HO_TPS-067	0381806000	2,2	12	6,7	24	13,4	9,5	6,7	14	10
TP-S 10	HO_TPS-100	0381810000	3,3	15	10	30	20	14	10	21,2	15
TP-S 17	HO_TPS-170	0381817000	6,66	25	17	50	34	23,5	17	35	25

Afmetingen

Technische tekening

Model	Artikelcode	Fabrikantcode	a (mm)	Ø b (mm)	g (mm)	t (mm)	Ø (mm)	t₁ (mm)	b₁ (mm)
TP-S 2,5	HO_TPS-025	0381800000	5,5 x 45°	52	68	57	16	70	34
TP-S 4	HO_TPS-040	0381804000	7 x 45°	57	74	62	18	85	45
TP-S 6,7	HO_TPS-067	0381806000	8,5 x 45°	70	95	78	20	85	45
TP-S 10	HO_TPS-100	0381810000	10 x 45°	80	102	83	23	115	60
TP-S 17	HO_TPS-170	0381817000	12 x 45°	100	129	106	30	140	70

Bijlagen

Handleiding (Engels)

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer: HO_TPS-025

EAN-nummer: HO_TPS-025

Gewicht: 0.95
