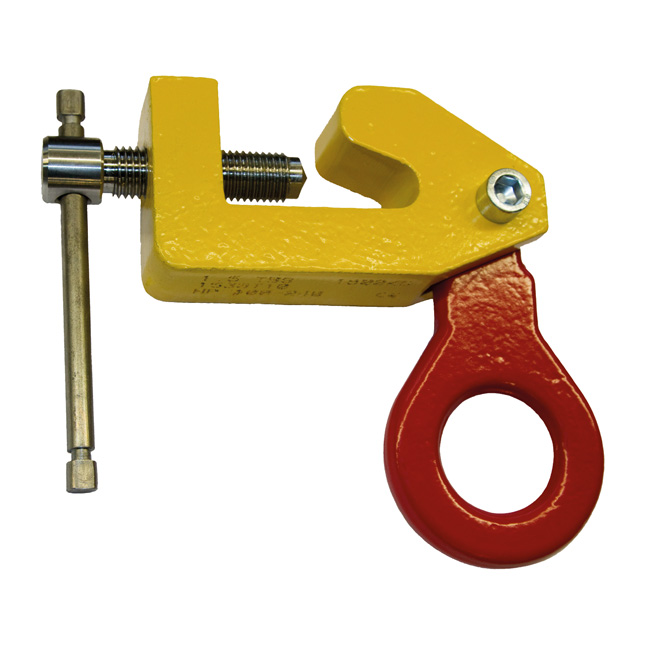

Schroefklem (Terrier TBS), hijspunt voor bevestiging aan HP-profielen
- Optimaal beschadigingsvrij hijsen dankzij het ontbreken van segments en taats.
- Schroefdraadmechanisme zorgt voor constante en veilige klemkracht.
- Belastbaar hijsoog met zijwaartse en hoekige flexibiliteit voor veelzijdig gebruik.
- Specifiek ontworpen voor tijdelijk gebruik op HP-profielen in staal- en scheepsbouw.
- Voldoet aan de EN 10-204 norm voor hijspunten op HP-profielen.
Schroefklem (Terrier TBS) – Hijspunt voor HP-profielen
Introductie
De Schroefklem Terrier TBS is een hoogwaardige bulbschroefklem, speciaal ontworpen als tijdelijk hijspunt voor HP-profielen volgens EN 10-204. Dankzij het slimme schroefdraadmechanisme biedt deze klem optimale grip en veiligheid. Hiermee voorkom je beschadigingen aan te hijsen objecten. De TBS staat garant voor betrouwbaar en veilig hijswerk volgens de strengste normen.
Voor- en Nadelen
- Beschadigingsvrij hijsen: Door het ontbreken van segment en taats blijft het te hijsen object onbeschadigd.
- Veilige klemkracht: Het schroefdraadmechanisme garandeert een constante en veilige klemkracht.
- Flexibel hijspunt: Het hijsoog is belastbaar tot 45° links/rechts en 15° zijdelings, waardoor veelzijdig gebruik mogelijk is.
- Beperkte toepassing: Alleen geschikt voor HP-profielen volgens EN 10-204.
- Niet permanent: De klem is uitsluitend bedoeld als tijdelijk hijspunt en niet als permanente verbinding.
Toepassingen
- Waarvoor gebruik je een Schroefklem (Terrier TBS)?
- Deze klem gebruik je voor het creëren van een tijdelijk hijspunt aan bulbprofielen (HP-profielen) bij onder andere staalbouw en scheepsbouw.
- Waarom een schroefdraadmechanisme?
- Het schroefdraadmechanisme zorgt voor constante en betrouwbare klemkracht, waardoor de klem stevig en veilig op het profiel blijft zitten zonder los te raken.
Bijzonderheden
- Hoe werkt het schroefdraadmechanisme?
- Door het aandraaien van de draadspindel ontstaat constante klemkracht op het HP-profiel, zodat de klem stevig vastzit.
- Is een hijsoog inbegrepen?
- Ja, het hijsoog is geïntegreerd en kan tot 45° naar links en rechts, en 15° zijdelings belast worden.
- Kan ik de klem op andere profielen gebruiken?
- Nee, de bulbschroefklem is uitsluitend bedoeld voor HP-profielen en niet voor andere profielvormen.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal.
- Afwerking:
- Slijtvaste oppervlaktebehandeling.
- Veiligheid:
- Continu aanwezige klemkracht, voorkomt spontaan losraken.
- Normen:
- Voldoet aan NEN 13155, EN 10-204, ASME B30.20-2010, Machinerichtlijn 2006/42/EG.
Specificaties
- Voor gebruik als een (tijdelijk) hijspunt in ruimten versterkt met HP-(bulb)profielen, zoals scheepsbouwsecties en scheepsmachinekamers
- Op het moment van aanbrengen van een last wordt de klem automatisch vastgeklemd wanneer de spindel dichtgedraaid is
- Gebruik op HP-100 tot HP-240 (bulb)profielen
| Model | WLL (kg) | Klemopening (mm) | V (mm) | S (mm) | T (mm) | U (mm) | H (mm) | X (mm) | Y (mm) | Gewicht (kg) |
| TBS 1.5 | 1500 | HP100 - 240 | 150 | 74 | 45 | 180 | 75 | 40 | 16 | 2.9 |
| TBS 3 | 3000 | HP100 - 240 | 150 | 75 | 65 | 205 | 75 | 80 | 16 | 6 |
| Model | WLL (kg) | Klemopening (mm) | V (mm) | S (mm) | T (mm) | U (mm) | H (mm) | X (mm) | Y (mm) | Gewicht (kg) |
| TBS 1.5 | 1500 | HP100 - 240 | 150 | 74 | 45 | 180 | 75 | 40 | 16 | 2.9 |
| TBS 3 | 3000 | HP100 - 240 | 150 | 75 | 65 | 205 | 75 | 80 | 16 | 6 |
Eigenschappen
- Artikelnummer
- PLK_TBS-1500.100240
- EAN-nummer
- PLK_TBS-1500.100240
- Gewicht
- 2.9
- Merk
- Terrier
