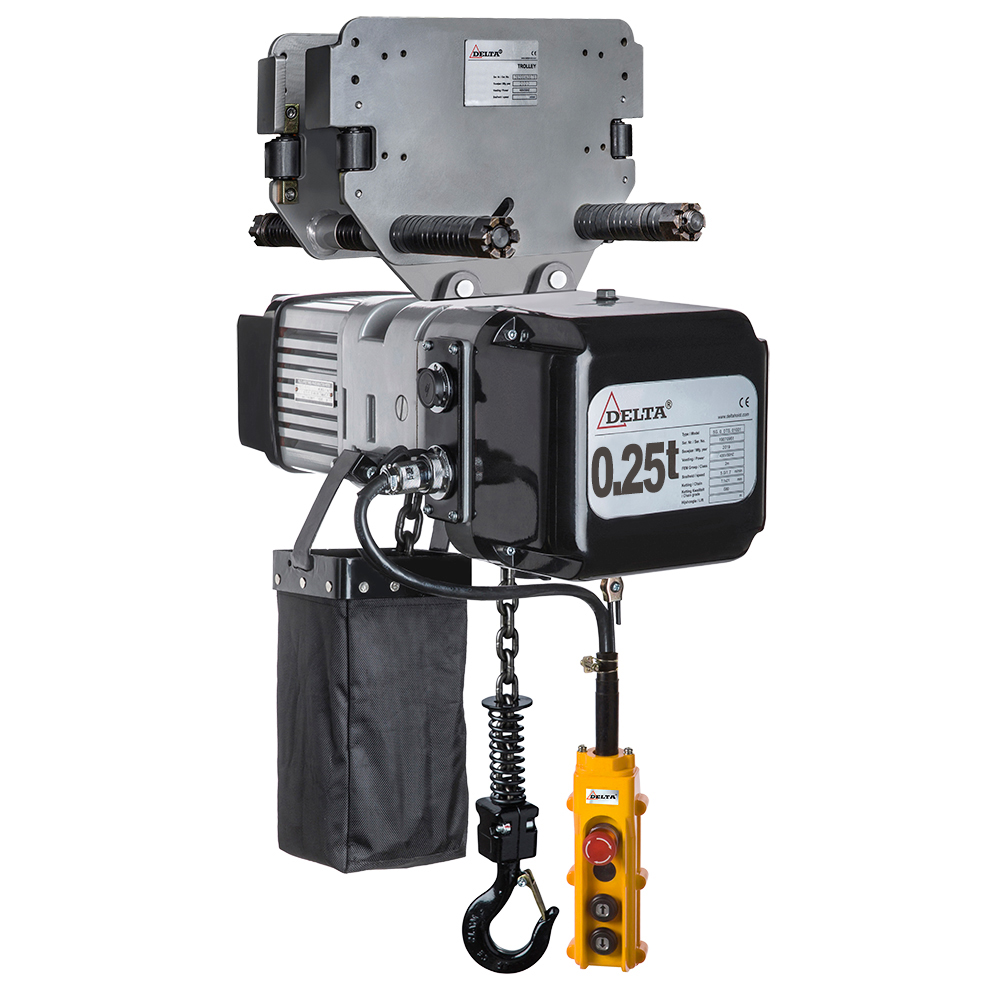

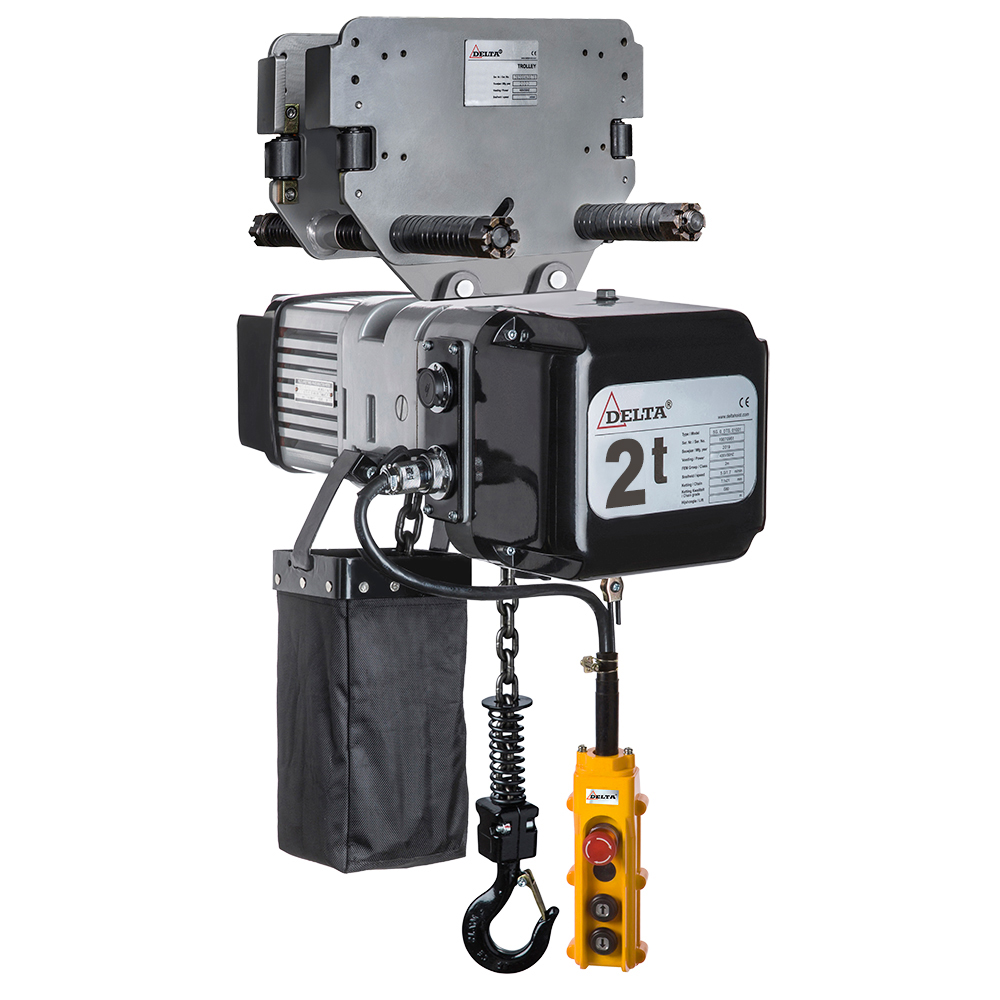

Delta DTY Elektrische Kettingtakel 400V, met duwloopkat
- Compact en lichtgewicht ontwerp voor eenvoudige installatie en hantering tot 3 ton.
- Handmatig verplaatsbare duwloopkat voor flexibele positionering op H-balken.
- Uitgerust met overlastbeveiliging en eindschakelaars voor maximale veiligheid.
- Geïntegreerde elektrische besturing van Siemens of Eaton voor betrouwbaar hijsen.
- Voldoet aan EN-norm voor elektrische kettingtakels.
Delta DTY Elektrische Kettingtakel 400V – Met Duwloopkat voor Efficiënt Hijsen
De Delta DTY Elektrische Kettingtakel 400V met duwloopkat is een robuuste takel voor industrieel gebruik. Dit model combineert kracht met compactheid en is geschikt voor hijslasten van 250 kg tot 5 ton. Dankzij de duwloopkat verplaats je zware lasten soepel langs een balk. De elektrische besturing garandeert betrouwbaar en veilig hijsen in elke werkomgeving.
Voor- en Nadelen
- Compact ontwerp: Minder ruimte nodig, eenvoudig te installeren op bestaande balken.
- Lichtgewicht: Makkelijk te hanteren, zelfs voor 3 ton modellen.
- Veiligheid: Uitgerust met overlastbeveiliging en eindschakelaars voor maximale bescherming.
- Handmatige verplaatsing: Duwloopkat vereist fysieke inspanning voor horizontale beweging.
- Niet standaard met elektrische loopkat: Elektrische verplaatsing is alleen optioneel verkrijgbaar.
Toepassingen
- Waarvoor gebruik je een elektrische kettingtakel?
- Voor het verticaal hijsen en horizontaal verplaatsen van zware objecten in werkplaatsen, magazijnen en productiehallen.
- Waarom een duwloopkat?
- Hierdoor kun je de takel handmatig over een H-balk bewegen, ideaal voor situaties waar flexibele positionering nodig is.
Bijzonderheden
- Hoe werkt de duwloopkat?
- Je beweegt de takel eenvoudig met de hand langs de balk, zonder elektrische aandrijving.
- Is een besturingssysteem inbegrepen?
- Ja, geleverd met geïntegreerde besturing van Siemens of Eaton voor veilig gebruik.
- Kan ik de hijssnelheid aanpassen?
- Ja, diverse hijssnelheden van 3 tot 8 meter per minuut afhankelijk van het model.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Met de Delta DTY Elektrische Kettingtakel 400V met duwloopkat kies je voor kracht, veiligheid en flexibiliteit in hijsoplossingen.
Korte specificaties
- Materiaal:
- Hoogwaardig staal voor ketting en behuizing.
- Afwerking:
- Degelijke poedercoating met IP55-bescherming tegen stof en spatwater.
- Veiligheid:
- Overlastbeveiliging met slipkoppeling en microschakelaars voor eindposities.
- Normen:
- Voldoet aan M5/2m 40% inschakelduur en industriële normen.
Specificaties
Specificaties
Elektrische takel
| Model | Werklast (ton) | Hijssnelheid (m/min) | Hijsketting (Ø x mm) | Parten | Energieverbruik (kW) | Gewicht (kg) | Extra gewicht (kg/m) |
|---|---|---|---|---|---|---|---|
| DTY 0,25-1 | 0,25 | 7 | 5 x 15 | 1 | 0,45 | 42 | 0,7 |
| DTY 0,25-2 | 0,25 | 7 / 2,3 | 5 x 15 | 1 | 0,45 / 0,15 | 50 | 0,7 |
| DTY 0,5-1 | 0,5 | 7,6 | 6.3 x 19 | 1 | 0,9 | 43 | 0,9 |
| DTY 0,5-2 | 0,5 | 7,6 / 2,5 | 6.3 x 19 | 1 | 0,9 / 0,3 | 51 | 0,9 |
| DTY 1-1 | 1 | 5 | 8 x 24 | 1 | 1,1 | 45 | 1,5 |
| DTY 1-2 | 1 | 5 / 1,7 | 8 x 24 | 1 | 1,1 / 0,37 | 57 | 1,5 |
| DTY 2-1 | 2 | 5,3 | 10 x 30,2 | 1 | 3 | 94 | 2,2 |
| DTY 2-2 | 2 | 5,3 / 1,8 | 10 x 30,2 | 1 | 3 / 1 | 116 | 2,2 |
| DTY 3-1 | 3 | 6 | 11,2 x 34 | 1 | 3 | 94 | 2,7 |
| DTY 3-2 | 3 | 6 / 2 | 11,2 x 34 | 1 | 3 / 1 | 116 | 2,7 |
| DTY 5-1 | 5 | 3 | 11,2 x 34 | 2 | 3 | 108 | 5,4 |
| DTY 5-2 | 5 | 3 / 1 | 11,2 x 34 | 2 | 3 / 1 | 130 | 5,4 |
Duwloopkat
| Model | Werklast (ton) | Balkbreedte (mm) | Min. hoogte H (mm) | Gewicht (kg) | Totaalgewicht (kg) |
|---|---|---|---|---|---|
| DTY 0,25-1 | 0,25 | 74-300 | 480 | 22 | 64 |
| DTY 0,25-2 | 0,25 | 74-300 | 480 | 22 | 72 |
| DTY 0,5-1 | 0,5 | 74-300 | 480 | 22 | 65 |
| DTY 0,5-2 | 0,5 | 74-300 | 480 | 22 | 73 |
| DTY 1-1 | 1 | 74-300 | 510 | 22 | 67 |
| DTY 1-2 | 1 | 74-300 | 510 | 22 | 79 |
| DTY 2-1 | 2 | 88-300 | 665 | 42 | 136 |
| DTY 2-2 | 2 | 88-300 | 665 | 42 | 158 |
| DTY 3-1 | 3 | 88-300 | 665 | 42 | 136 |
| DTY 3-2 | 3 | 88-300 | 665 | 42 | 158 |
| DTY 5-1 | 5 | 88-300 | 885 | 44 | 152 |
| DTY 5-2 | 5 | 88-300 | 885 | 44 | 174 |
Afmetingen
0,25 - 7,5 ton
10 ton
Loopkat
Elektrische takel
| Model | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | J (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|
| DTY 0,25-1 | 282 | 307 | 214 | 80 | 142 | 102 | 460 | 40 | 25 |
| DTY 0,25-2 | 307 | 307 | 214 | 80 | 142 | 102 | 460 | 40 | 25 |
| DTY 0,5-1 | 302 | 307 | 214 | 80 | 142 | 102 | 470 | 40 | 25 |
| DTY 0,5-2 | 334 | 307 | 214 | 80 | 142 | 102 | 470 | 40 | 25 |
| DTY 1-1 | 302 | 307 | 214 | 80 | 142 | 102 | 520 | 45 | 31 |
| DTY 1-2 | 354 | 307 | 214 | 80 | 142 | 102 | 520 | 45 | 31 |
| DTY 2-1 | 358 | 336 | 260 | 80 | 185 | 165 | 695 | 53 | 38 |
| DTY 2-2 | 481 | 336 | 260 | 80 | 185 | 165 | 695 | 53 | 38 |
| DTY 3-1 | 358 | 336 | 260 | 80 | 185 | 165 | 695 | 53 | 38 |
| DTY 3-2 | 481 | 336 | 260 | 80 | 185 | 165 | 695 | 53 | 38 |
| DTY 5-1 | 358 | 336 | 260 | 80 | 240 | 110 | 910 | 75 | 52 |
| DTY 5-2 | 481 | 336 | 260 | 80 | 240 | 110 | 910 | 75 | 52 |

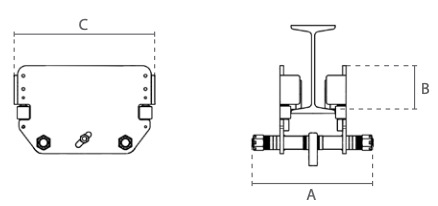

Duwloopkat
| Model | Min. radius (m) | Wiel diameter (mm) | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|---|
| DTY 0,25 | 2,5 | 68 | 424 | 75 | 270 |
| DTY 0,5 | 2,5 | 68 | 424 | 75 | 270 |
| DTY 1 | 2,5 | 68 | 424 | 75 | 270 |
| DTY 2 | 5 | 96 | 466 | 110 | 330 |
| DTY 3 | 5 | 96 | 466 | 110 | 330 |
| DTY 5 | 5 | 110 | 466 | 110 | 334 |
Eigenschappen
- Artikelnummer
- TKE_DTY-0025.0.1.03
- Fabrikantcode
- SG.0.DTY.00251.03
- EAN-nummer
- 8719482006715
- Gewicht
- 44.2
- Merk
- DELTA
