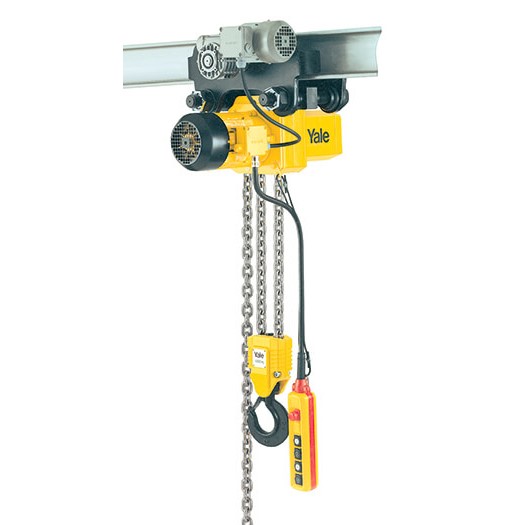

Yale CPE Elektrische kettingtakel 400V, met elektrische loopkat

  • Krachtige en veilige elektrische kettingtakel met geïntegreerde elektrische loopkat voor eenvoudig hijsen en verplaatsen van zware lasten.
  • Robuuste constructie met noodstop, eindschakelaars en overbelastingbeveiliging voor maximale veiligheid gedurende dagelijks gebruik.
  • Onderhoudsvriendelijk ontwerp met smeerpunten en inspectiemogelijkheden voor verlengde levensduur en betrouwbaarheid.
  • Elektrische aansluiting vereist specialistische kennis; geschikt voor 3-fasen 400V met een 4-aderige kabel en correcte montage.
  • Voldoet aan de strenge Europese veiligheidsnorm EN 14492-2.
  • Merk
  • Werklast
  • Hijssnelheid
  • Hijshoogte
  • Certificaat

Deze combinatie bestaat niet.

€ 6.739,20 € 7.488,00
ex. btw
€ 6.739,20 incl. btw
Tijdelijk 10% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: ET_YCPEL-016.080020.03


Productinformatie Specificaties

Yale CPE Elektrische kettingtakel 400V – Met elektrische loopkat voor industrieel hijswerk

De Yale CPE elektrische kettingtakel 400V met elektrische loopkat is dé oplossing voor veilig en efficiënt hijsen in industriële omgevingen. Deze kettingtakel onderscheidt zich door zijn krachtige prestaties, betrouwbare elektrische aansluiting en hoge mate van veiligheid. Dankzij de robuuste constructie en doordachte bediening is hij uitermate geschikt voor dagelijks gebruik. De Yale CPE is speciaal ontwikkeld voor langdurige inzet en voldoet aan strenge Europese normen.

Voor- en Nadelen

  • Veiligheid: Noodstop, eindschakelaars en overbelastingbeveiliging beschermen gebruiker en machine.
  • Onderhoudsgemak: Smeerpunten en inspectiemogelijkheden voor langere levensduur.
  • Gebruiksgemak: Elektrische loopkat zorgt voor moeiteloze bediening.
  • Alleen voor vakbekwame installatie: Elektrische aansluiting vereist specialistische kennis.
  • Regelmatig onderhoud nodig: Periodieke inspectie en smering noodzakelijk voor optimale werking.

Toepassingen

Waarvoor gebruik je een elektrische kettingtakel met loopkat?
Voor het verticaal hijsen en horizontaal verplaatsen van zware lasten in werkplaatsen, fabrieken en magazijnen.
Waarom een elektrische loopkat?
Een elektrische loopkat maakt nauwkeurige positionering en moeiteloos transporteren van lasten over een loopbaan mogelijk, zonder fysieke inspanning.

Bijzonderheden

Hoe werkt de elektrische aansluiting?
De netaansluiting (3-fasen, 400V) vereist een 4-aderige kabel en correcte aansluiting op de klemmenstrook; alleen gekwalificeerde monteurs mogen dit uitvoeren.
Is de elektrische loopkat inbegrepen?
Ja, deze uitvoering is standaard voorzien van een elektrische loopkat voor horizontale verplaatsing.
Moet ik de draairichting van de motor controleren?
Ja, na aansluiting altijd de draairichting testen en eventueel twee fasen omwisselen bij een verkeerde draairichting.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:
Gecarboneerde lastkettingen, robuuste metalen behuizing.
Afwerking:
Industriële laklaag, corrosiebestendig.
Veiligheid:
Uitgerust met noodstop, eindpositieschakelaars en overbelastingbeveiliging.
Normen:
Voldoet aan EN 60204-1, EN 60204-32 en FEM 9.511.
Bekijk alle specificaties

Specificaties

De elektrische takels uit de CPEF-serie zijn kwaliteitsproducten voor professioneel gebruik. Ze overtuigen door hun hoge vermogensdichtheid en lange levensduur. De duidelijke indeling van de componenten (3-componentenstructuur) zorgt voor eenvoudig en goedkoop onderhoud.

  • Lastkettingwiel van hoogwaardig gehard staal garandeert een soepel en nauwkeurig verloop van de lastketting
  • 42 V contactorbesturing
  • 2 jaar garantie (exclusief slijtageonderdelen) en tandwielen die levenslang gesmeerd zijn
  • Inschakelduur 40% ED bij één snelheid
  • Standaard bedrijfsspanning: 400 volt, 3-fase, 50Hz
  • Motor met beschermingsgraad IP55, isolatieklasse F, tegen het binnendringen van stof en spatwater.
  • Ingekapselde bedieningsschakelaar in beschermingsklasse IP65, tegen het binnendringen van stof en spatwater.

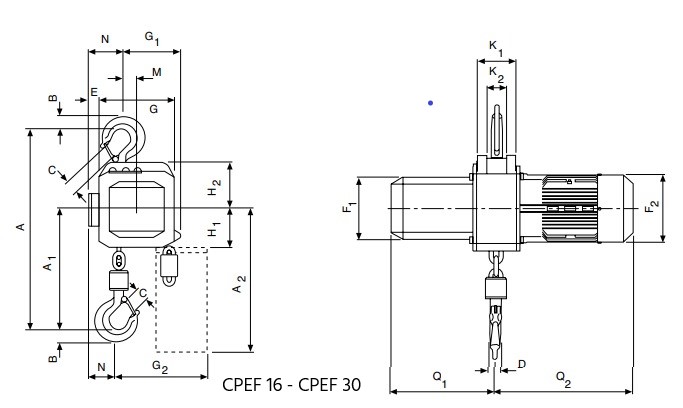

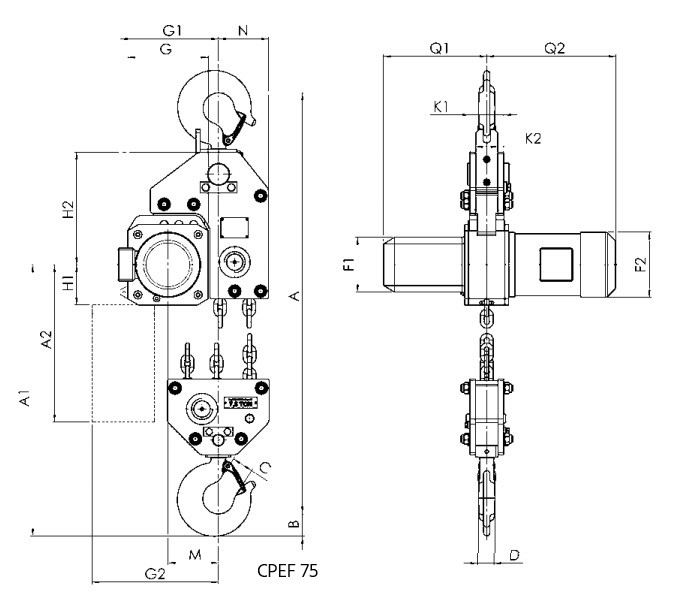

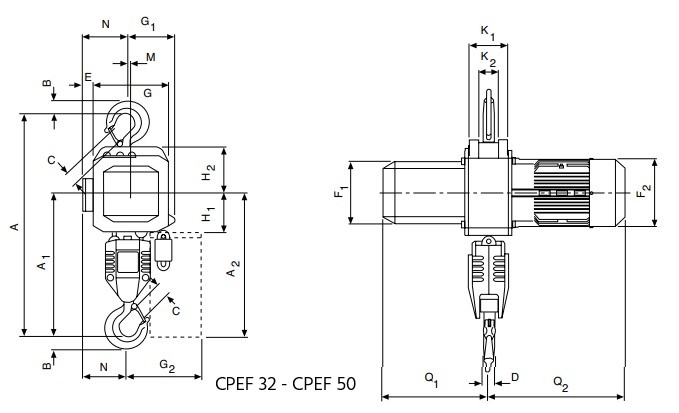

Technische tekeningTechnische tekeningTechnische tekening

Model WLL (ton) Hijssnelheid (m/min) Vermogen (kW) Inschakelduur FEM/ISO Kettingmaat (mm) Aantal strengen A (mm) A1-A2 (mm) B(mm) C (mm) D (mm) E (mm) F1-F2 (mm) G (mm) G1-G2 (mm) H1-H2 (mm) K1-K2 (mm) M (mm) N (mm) Q1-Q2 (mm) Gewicht (kg)
CPEF 16-8 1.6 8 / 2 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 20-8 2 8 / 2 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 25-5 2.5 5 / 1.25 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 30-5 3 5 / 1.25 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 32-4 3.2 4 / 1 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 40-4 4 4 / 1 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 50-2 5 2.5 / 0.6 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 75-1.6 7.5 1.6 / 0.4 2.8 / 0.58 40% / 20% 1Am / M4 11 x 31 3 950 479-530 60 52 40 - 160-184 220 293-345 110-307 92-62 138 136 280-382 226

Elektrische loopkat

Model WLL (ton) Rijsnelheid (m/min) Vermogen (kW) Balkbreedte (mm) Max. balkdikte (mm) Min. radius (mm)
VTEF-A 16 1.6 - 5 11 / 2.8 0.3 / 0.09 98 - 180 27 2
VTEF-B 16 1.6 - 5 11 / 2.8 0.3 / 0.09 180 - 300 27 1.8
VTEF-A 75 7.5 - 10 5 / 1.25 0.55 / 0.12 125 - 310 40 1.8
Model WLL (ton) Hijssnelheid (m/min) Vermogen (kW) Inschakelduur FEM/ISO Kettingmaat (mm) Aantal strengen A (mm) A1-A2 (mm) B(mm) C (mm) D (mm) E (mm) F1-F2 (mm) G (mm) G1-G2 (mm) H1-H2 (mm) K1-K2 (mm) M (mm) N (mm) Q1-Q2 (mm) Gewicht (kg)
CPEF 16-8 1.6 8 / 2 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 20-8 2 8 / 2 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 25-5 2.5 5 / 1.25 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 30-5 3 5 / 1.25 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 32-4 3.2 4 / 1 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 40-4 4 4 / 1 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 50-2 5 2.5 / 0.6 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 75-1.6 7.5 1.6 / 0.4 2.8 / 0.58 40% / 20% 1Am / M4 11 x 31 3 950 479-530 60 52 40 - 160-184 220 293-345 110-307 92-62 138 136 280-382 226
Model WLL (ton) Rijsnelheid (m/min) Vermogen (kW) Balkbreedte (mm) Max. balkdikte (mm) Min. radius (mm)
VTEF-A 16 1.6 - 5 11 / 2.8 0.3 / 0.09 98 - 180 27 2
VTEF-B 16 1.6 - 5 11 / 2.8 0.3 / 0.09 180 - 300 27 1.8
VTEF-A 75 7.5 - 10 5 / 1.25 0.55 / 0.12 125 - 310 40 1.8

Eigenschappen

Artikelnummer
ET_YCPEL-016.080020.03
EAN-nummer
ET_YCPEL-016.080020.03
Gewicht
171.0
Merk
Yale
