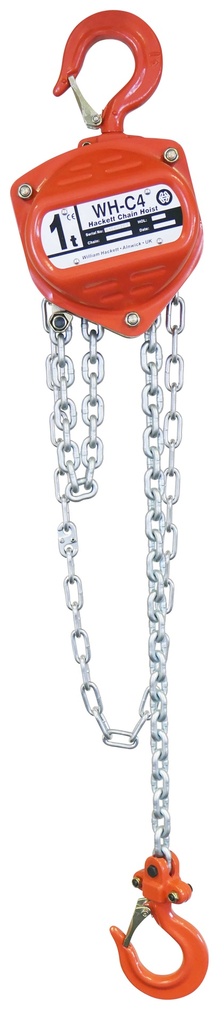

William Hackett C4 handtakel
- Viervoudig palmechaniek voor verhoogde veiligheid en preciezere bediening.
- Geschikt voor zware industriële, maritieme en ATEX-omgevingen tot 50 ton.
- Getest voor betrouwbaarheid bij fleeting/cross hauling tot 45° zonder draagvermogenverlies.
- Functioneert binnen een temperatuurbereik van -20°C tot +120°C voor veelzijdig gebruik.
- Voldoet aan de EN-norm voor handtakels.
William Hackett C4 handtakel – Industriële kettingtakel met optimale veiligheid
De William Hackett C4 handtakel is een robuuste kettingtakel voor professioneel hijswerk. Dankzij de unieke viervoudige palmechaniek biedt deze handtakel maximale veiligheid en nauwkeurige bediening. De C4 is inzetbaar in zware industriële, maritieme en ATEX-omgevingen, met een werkbelasting tot 50 ton. Dit maakt de C4 handtakel geschikt voor veeleisende toepassingen waar betrouwbaarheid en duurzaamheid essentieel zijn.
Voor- en Nadelen
- Uniek viervoudig palmechaniek: Extra veiligheid en fijnere afstelling.
- Breed inzetbaar: Geschikt voor industrie, maritiem, ATEX en subsea.
- Fleeting/cross hauling: Getest tot 45° zonder verlies van draagvermogen.
- Gewicht: Robuuste uitvoering maakt het product relatief zwaar.
- Beperkt tot handbediening: Niet elektrisch of pneumatisch aangedreven.
Toepassingen
- Waarvoor gebruik je een handtakel?
- Een handtakel gebruik je voor het veilig hijsen en verplaatsen van zware lasten in industrie, bouw, scheepvaart en offshore-omgevingen.
- Waarom viervoudige palmechaniek?
- Het viervoudige palmechaniek zorgt voor extra veiligheid en een fijnere afstelling tijdens het hijsen en spannen, waardoor de kans op uitval minimaal is.
Bijzonderheden
- Hoe werkt het viervoudige palmechaniek?
- De vier palmechanismen grijpen verspringend in het ratelwiel, waardoor het hijsen veiliger en nauwkeuriger verloopt.
- Is de overbelastingsbegrenzer inbegrepen?
- De overbelastingsbegrenzer is optioneel leverbaar op aanvraag.
- Kan de handtakel bij hoge temperaturen gebruikt worden?
- Ja, de C4 handtakel werkt binnen een temperatuurbereik van -20°C tot +120°C.
- Welke certificaten worden meegeleverd?
- Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.
Korte specificaties
- Materiaal:
- Hoogwaardig staal, ketting volgens EN818-7 Grade T (8).
- Afwerking:
- Corrosiebestendig, geschikt voor binnen, buiten en maritiem gebruik.
- Veiligheid:
- Veiligheidsfactor 4:1, zware stalen veiligheidshaak met sluiting, overload indicator, traceerbaar.
- Normen:
- Voldoet aan BS EN13157, ASME B30.16, AS1418.2, SANS 1594, NORSOK R-002.
Specificaties
Specificaties
| Artikelcode | Fabrikantcode | Werklast (ton) | Parten/Falls | Diameter handketting (mm) | |Diameter ketting (mm) | Hijshoogte (m) | Gewicht (kg) | Extra gewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|
| TKH_WHC4-005 | WI-C4-00500 | 0,5 | 1 | 5 x 25 | 5 x 15 | 3/6/9 | 7,8 | 1,44 |
| TKH_WHC4-010 | WI-C4-01000 | 1 | 1 | 5 x 25 | 6 x 18 | 3/6/9 | 11,1 | 1,71 |
| TKH_WHC4-016 | WI-C4-01600 | 1,6 | 1 | 5 x 25 | 8 x 24 | 3/6/9 | 15,8 | 2,24 |
| TKH_WHC4-020 | WI-C4-02000 | 2 | 1 | 5 x 25 | 8 x 24 | 3/6/9 | 16,8 | 2,24 |
| TKH_WHC4-032 | WI-C4-03200 | 3,2 | 2 | 5 x 25 | 8 x 24 | 3/6/9 | 24,2 | 3,58 |
| TKH_WHC4-050 | WI-C4-05000 | 5 | 2 | 5 x 25 | 10 x 30 | 3/6/9 | 38,4 | 5,24 |
| TKH_WHC4-075 | WI-C4-07500 | 7,5 | 3 | 5 x 25 | 10 x 30 | 3/6/9 | 58,2 | 7,51 |
| TKH_WHC4-100 | WI-C4-10000 | 10 | 4 | 5 x 25 | 10 x 30 | 3/6/9 | 68,9 | 9,58 |
| TKH_WHC4-150 | WI-C4-15000 | 15 | 6 | 5 x 25 | 10 x 30 | 3/6/9 | 116,7 | 13,92 |
| TKH_WHC4-200 | WI-C4-20000 | 20 | 8 | 5 x 25 | 10 x 30 | 3/6/9 | 149,5 | 19,16 |
| TKH_WHC4-300 | WI-C4-30000 | 30 | 12 | 5 x 25 | 10 x 30 | 3/6 | 515 | 27,84 |

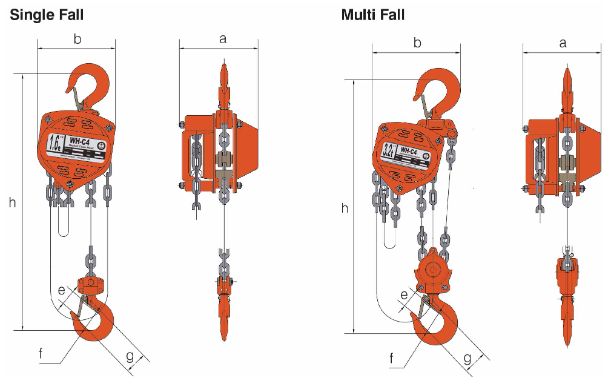

Afmetingen
| Artikelcode | a (mm) | b (mm) | e (mm) | f (mm) | g (mm) | h (mm) |
|---|---|---|---|---|---|---|
| TKH_WHC4-005 | 125 | 130 | 20,5 | 40 | 42,5 | 305 |
| TKH_WHC4-010 | 134 | 155 | 25,5 | 40 | 49 | 350 |
| TKH_WHC4-016 | 151 | 173 | 30 | 40 | 51,5 | 390 |
| TKH_WHC4-020 | 157 | 185 | 30 | 44 | 54,5 | 410 |
| TKH_WHC4-032 | 157 | 235 | 37,5 | 48 | 61 | 495 |
| TKH_WHC4-050 | 180 | 262 | 43 | 60 | 85 | 635 |
| TKH_WHC4-075 | 180 | 373 | 53 | 83 | 89 | 775 |
| TKH_WHC4-100 | 180 | 365 | 53 | 83 | 89 | 815 |
| TKH_WHC4-150 | 210 | 406 | 80 | 108 | -- | 1000 |
| TKH_WHC4-200 | 225 | 550 | 80 | 108 | -- | 1100 |
| TKH_WHC4-300 | 460 | 800 | 112 | 140 | -- | 1550 |
Eigenschappen
- Artikelnummer
- TKH_WHC4-005.03
- EAN-nummer
- TKH_WHC4-005.03
- Gewicht
- 7.57
- Merk
- William Hackett
