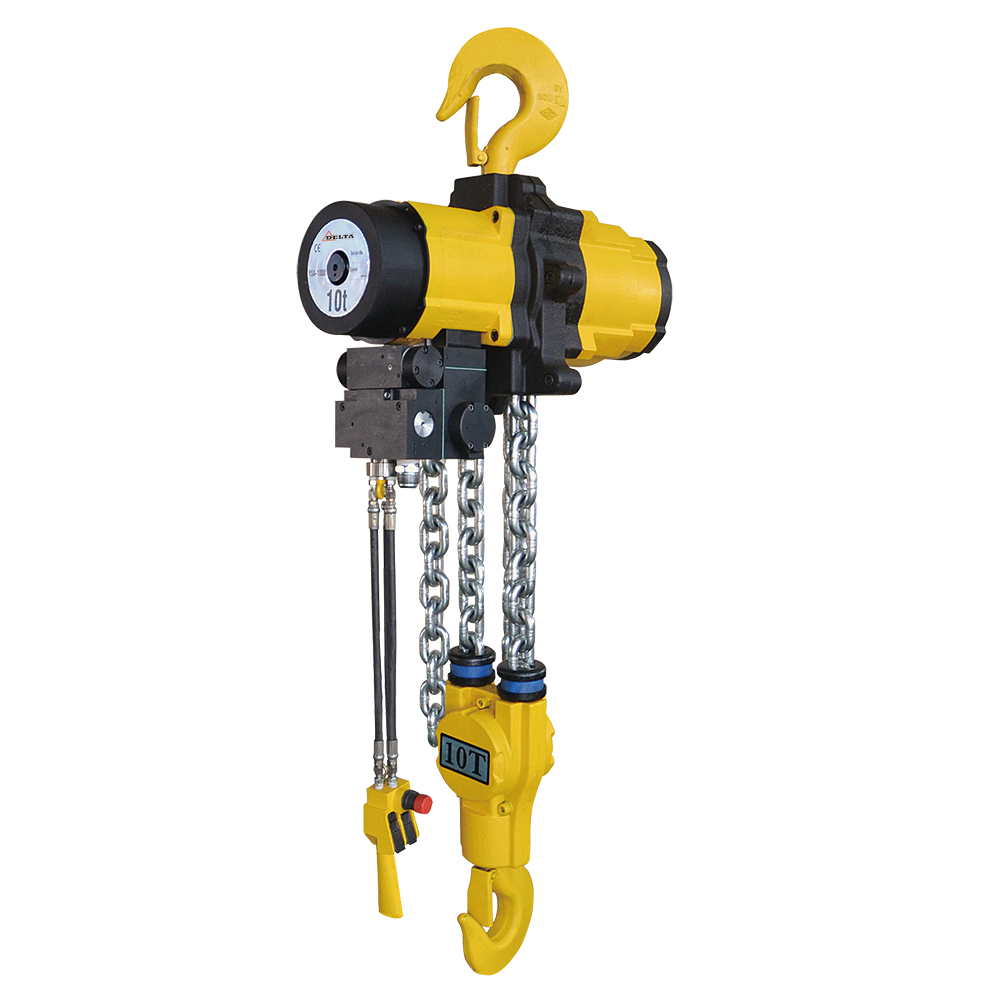

Delta Pneumatische kettingtakel – Krachtig hijsen met precisie en veiligheid

De Delta Pneumatische kettingtakel is een robuuste takel voor professioneel hijswerk in veeleisende industriële omgevingen. De pneumatische aandrijving zorgt voor constante prestaties, zelfs onder zware belasting. Dankzij de schok- en corrosiebestendige behuizing is deze takel geschikt voor intensief en langdurig gebruik. Met een breed capaciteitsbereik tot 20 ton biedt de Delta kettingtakel maximale betrouwbaarheid en veiligheid bij het hijsen van goederen.

Voor- en Nadelen

Lage bouwhoogte: Geschikt voor beperkte ruimtes en eenvoudig te monteren op I- en H-balken.
Maximaal rendement: Schoepenmotor levert optimale prestaties bij laag luchtverbruik.
Bediening op maat: Variabele snelheidsregeling en keuzemogelijkheid voor bedieningstype.

Geen luchtdroger inbegrepen: Voor optimale werking is een aparte luchtdroger vereist.
Niet geschikt voor personen: Alleen bedoeld voor het hijsen van goederen, niet voor personenvervoer.

Toepassingen

Waarvoor gebruik je een pneumatische kettingtakel?: Voor het veilig en snel hijsen en verplaatsen van zware lasten in fabrieken, werkplaatsen en explosiegevaarlijke zones.
Waarom variabele snelheidsregeling?: Hiermee kan de operator de hijssnelheid nauwkeurig afstemmen op de last, waardoor efficiënt en schadevrij gewerkt wordt.

Bijzonderheden

Hoe werkt de overlastbeveiliging?: De overlastbeveiliging sluit automatisch de luchttoevoer af en activeert de rem bij overschrijding van de maximale belasting.
Is een luchtdroger inbegrepen?: Nee, de luchtdroger en toebehoren worden niet standaard meegeleverd.
Kan ik drukknopbediening krijgen?: Ja, naast kettingkoordbediening is drukknopbediening op aanvraag leverbaar.
Welke certificaten worden meegeleverd?: Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:: Gegalvaniseerde RUD® lastketting volgens EN 818-7-DAT/DT.
Afwerking:: Schok- en corrosiebestendige stalen behuizing met geluiddempende tandwielkast.
Veiligheid:: Overlastbeveiliging, veiligheidsrem, eindschakelaar en kantelbeveiliging.
Normen:: Voldoet aan Machinerichtlijn 2006/42/EG, IP54 bescherming, ATEX Zone 2 geschikt.

Bekijk alle specificaties

Specificaties

Model	Werklast (ton)	Hijssnelheid (m/min)	Energieverbruik (kW)	Hijsketting (Øxmm)	Parten	Gewicht (kg)	Extra gewicht (kg)

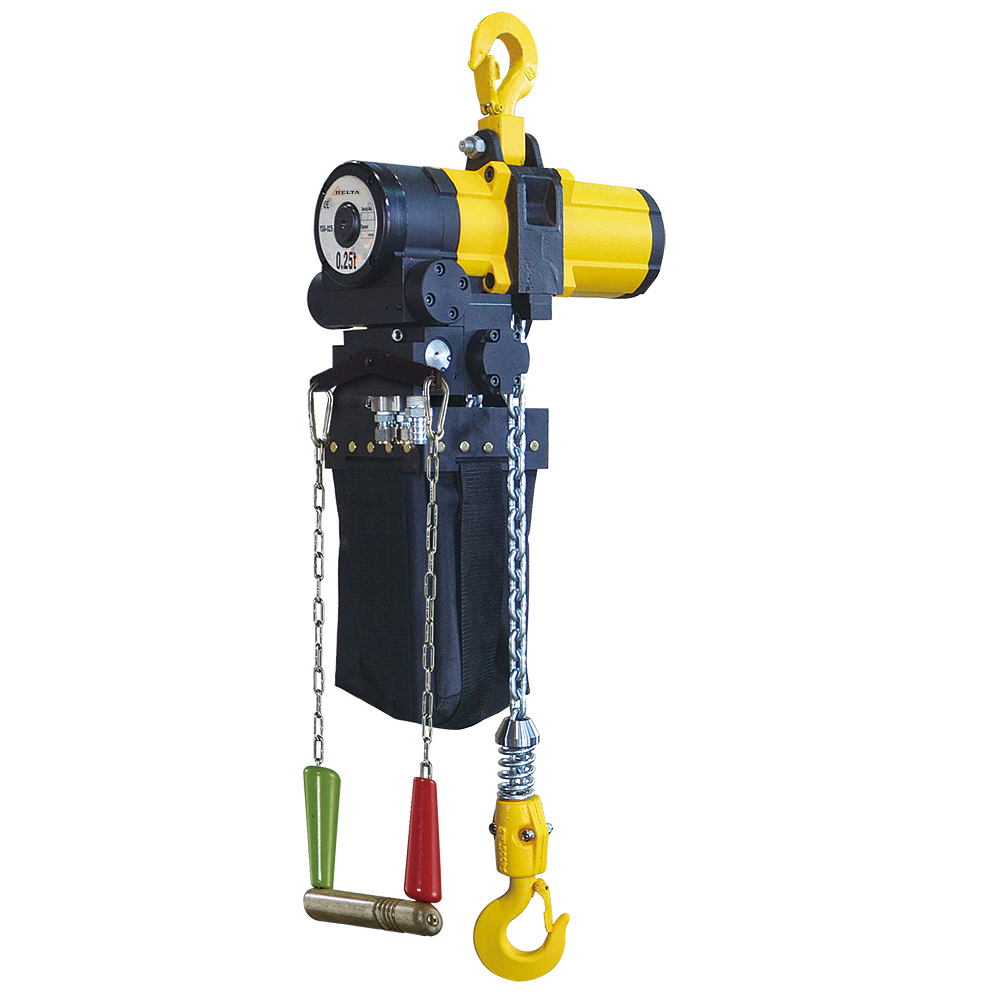

CD.0.PH.0025	0,25	18	1,5	6,3 x 19	1	32	0,9
CD.0.PH.0050	0,5	11	1,5	6,3 x 19	1	36	0,9
CD.0.PH.0100	1	7,6	2	7,1 x 20,2	1	51	1,1
CD.0.PH.0200	2	3,8	2	7,1 x 20,2	2	60	2,2
CD.0.PH.0320	3,2	4,8	3,5	13 x 36	1	108	3,7
CD.0.PH.0630	6,3	2,4	3,5	13 x 36	2	138	7,4
CD.0.PH.1000	10	1,6	3,5	16 x 45	2	186	10,4
CD.0.PH.1600	16	1	3,5	16 x 45	3	327	15,6
CD.0.PH.2000	20	0,8	3,5	16 x 45	4	383	20,8

Deze specificaties zijn van toepassing bij een luchtddruk van 6 bar

Afmetingen

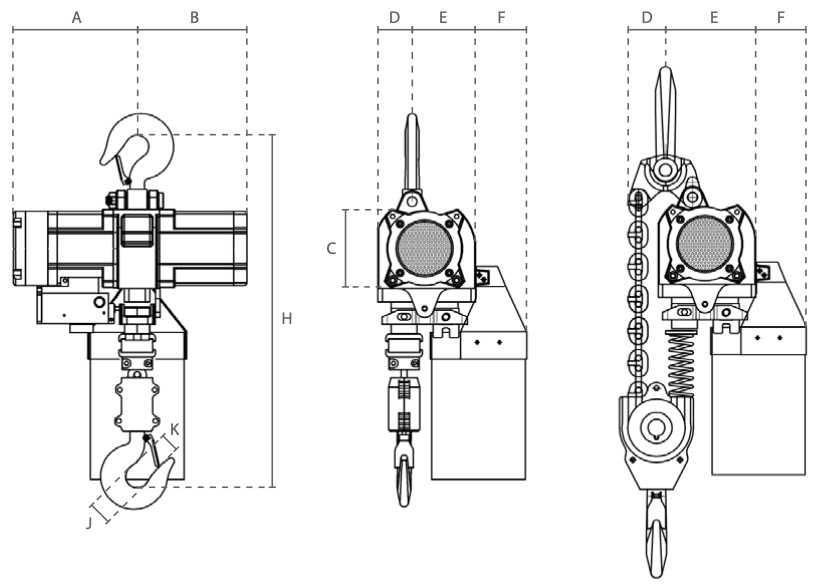

Technische tekening

Werklast (ton)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	H (mm)	J (mm)	K (mm)
0,25	197	174	110	70	70	104	535	40	32
0,5	228	174	110	70	70	104	535	40	32
1	255	205	132	65	95	91	540	40	32
2	255	205	132	73	87	159	760	46	40
3,2	313	246	166	77	142	115	814	52	47
6,3	313	246	166	77	142	115	1022	62	52
10	308	308	238	170	156	-	1100	75	69
16	374	372	238	166	160	-	1350	120	109
20	374	372	238	166	160	-	1400	120	109

Eigenschappen

Artikelnummer: TKL_DCD-0025.03
Fabrikantcode: CD.0.PH.0025.03
EAN-nummer: 8719482075285
Gewicht: 34.61
Merk: DELTA
