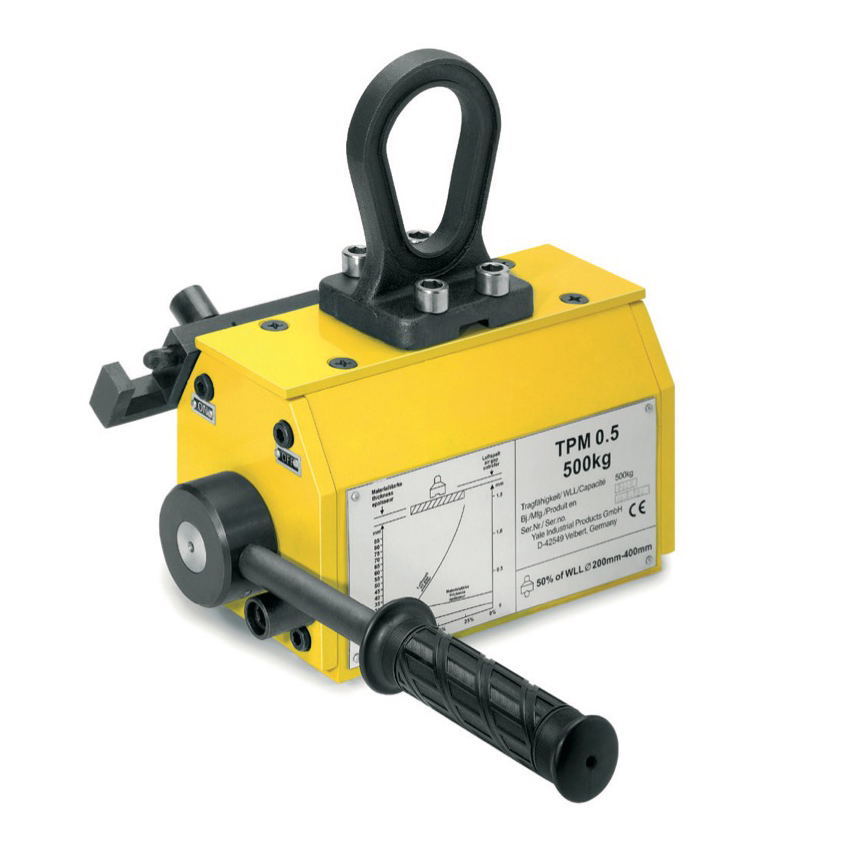

Tigrip TPM Hefmagneet
- Ideaal voor eenvoudige en snel transport van zware stukken.
- De last wordt mechanisch niet aangetast, waardoor zowel plat als rond materiaal kan worden opgetild.
- Het efficiënte magneetlichaam biedt een sterk hefvermogen bij een laag eigen gewicht.
- De magneten worden eenvoudig geactiveerd/gedeactiveerd door aan een vergrendelingshendel te draaien.
- Conform EN 13155.
Productinformatie
De Tigrip TPM hefmagneet is ideaal gereedschap voor het eenvoudig, snel en dus economisch transporteren van zware voorwerpen van ferromagnetisch materiaal. Typische werkgebieden zijn werkplaatsen en magazijnen, het laden en lossen van machines en de constructie van mallen en armaturen.
De last wordt mechanisch niet aangetast, waardoor zowel vlak als rond materiaal kan worden gehesen. De efficiënte magneet biedt een sterk hefvermogen bij een laag eigen gewicht. De permanente magneten hebben geen elektrische energie nodig en laten na gebruik slechts een klein restmagnetisme op het materiaal achter. De magneten worden eenvoudig geactiveerd / gedeactiveerd door aan een vergrendelingshendel te draaien. In geactiveerde toestand wordt de hendel veilig vergrendeld en voorkomt zo onbedoelde demagnetisering.
De keuze van het juiste magneetmodel moet worden gemaakt rekening houdend met de wisselende omstandigheden van het contactoppervlak, het soort materiaallegering en de plaatdikte / staafdiameter (zie tabel). Let op: Om een maximale werklast te bereiken, moet het magneetvlak vrij zijn van vuil, olie, vet, kalk, roest, verf etc.
Specificaties
| Vlak materiaal | Rond materiaal | |||||||
|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Min. plaatdikte (mm) | Max. plaatlengte (m) | Werklast (ton) | Min. staafdiameter (mm) | Max. staaflengte (m) | Proefbelasting (ton) | Gewicht (kg) |
| TPM 0,1 | 0,1 | 14 | 2 | 0,05 | 40 - 300 | 2 | 0,3 | 5,3 |
| TPM 0,3 | 0,3 | 20 | 2,5 | 0,15 | 60 - 300 | 2,5 | 0,9 | 13,5 |
| TPM 0,5 | 0,5 | 24 | 3 | 0,25 | 60 - 400 | 3 | 1,5 | 27,5 |
| TPM 0,8 | 0,8 | 34 | 3,5 | 0,4 | 60 - 400 | 3,5 | 2,4 | 52 |
| TPM 1 | 1 | 40 | 3,5 | 0,5 | 80 - 400 | 3,5 | 3 | 57 |
| TPM 2 | 2 | 55 | 3,5 | 1 | 100 - 400 | 3,5 | 6 | 125 |
| TPM 3 | 3 | 65 | 3,5 | 1,5 | 200 - 500 | 3,5 | 9 | 195 |
Afmetingen
| Model | A (mm) | B (mm) | C (mm) | D (mm) |
|---|---|---|---|---|
| TPM 0,1 | 122 | 69 | 185 | 160 |
| TPM 0,3 | 192 | 95 | 225 | 250 |
| TPM 0,5 | 232 | 120 | 270 | 250 |
| TPM 0,8 | 302 | 154 | 320 | 450 |
| TPM 1 | 332 | 154 | 320 | 250 |
| TPM 2 | 392 | 196 | 420 | 450 |
| TPM 3 | 497 | 220 | 453 | 600 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HFM_TPM-01
- EAN-nummer
- HFM_TPM-01
- Gewicht
- 5.3
