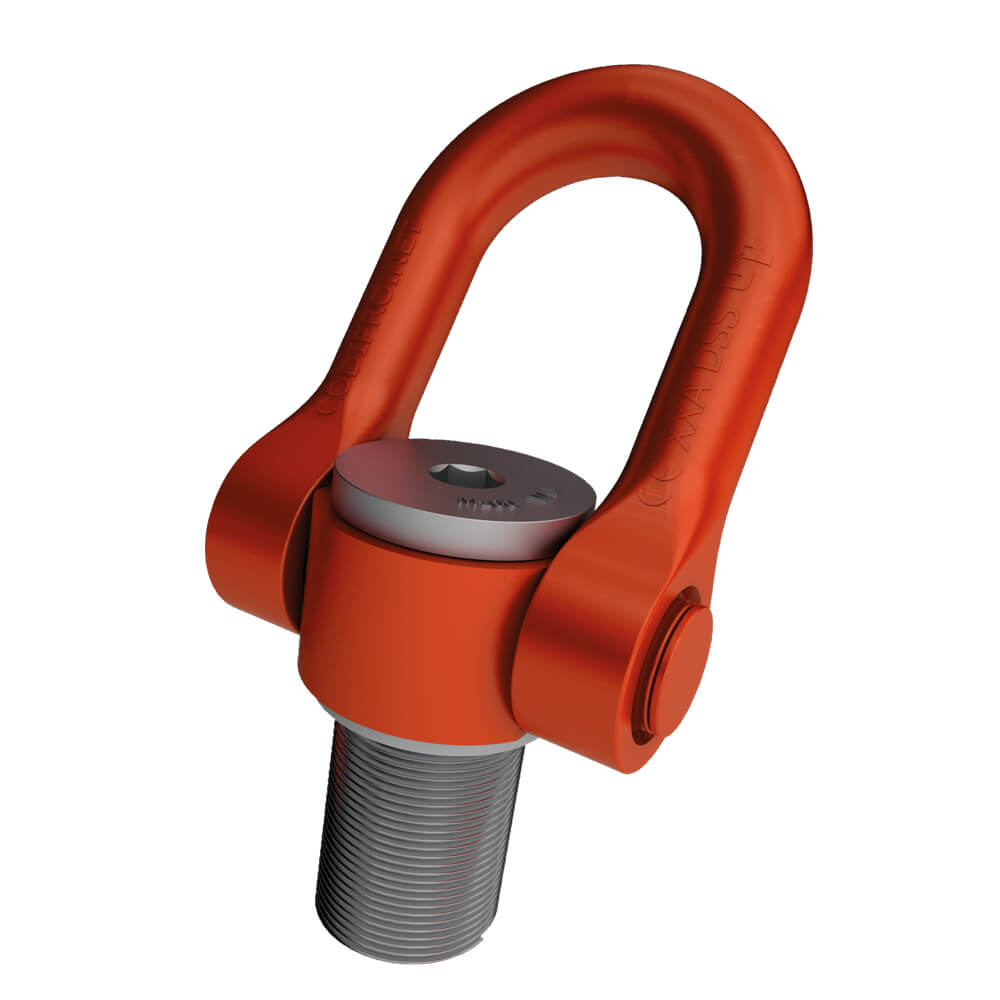

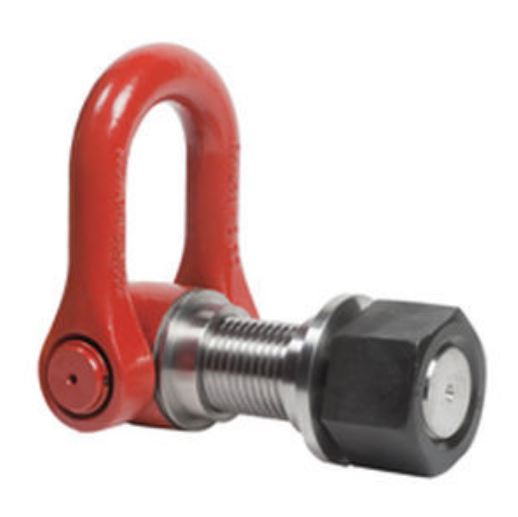

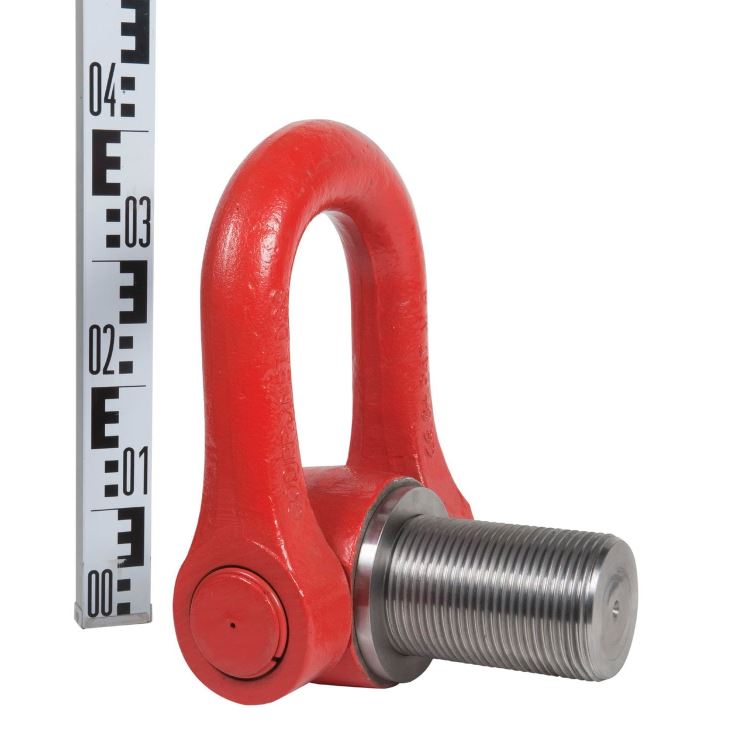

Codipro Universele draaibare sluiting Mega DSS

  • Robuuste constructie met dubbele draaibaarheid voor optimale uitlijning en minimale slijtage.
  • Geschikt voor zowel metrische als UNC-schroefdraad, voor brede industriële toepasbaarheid.
  • Hoge werklastcapaciteit tot 32,1 ton, ideaal voor zwaar hijswerk in industrie, bouw en offshore.
  • Ontworpen voor zowel statische als dynamische belastingen, geschikt voor intensief gebruik.
  • Voldoet aan EN-norm voor hijsmiddelen, garantie voor maximale veiligheid.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 2.449,60 € 3.062,00
ex. btw
€ 2.449,60 incl. btw
Tijdelijk 20% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPDSSMEGA-064


Productinformatie Specificaties

Codipro Universele draaibare sluiting Mega DSS – Voor zwaar hijswerk en maximale veiligheid

De Codipro Universele draaibare sluiting Mega DSS is een robuuste, dubbel draaibare sluiting voor veilig hijsen in de zwaarste industrieën. Dankzij zijn dubbele draaibaarheid blijft de last altijd onder controle, zelfs bij complexe bewegingen. De Mega DSS is geschikt voor zowel metrische als UNC-schroefdraad en biedt een indrukwekkende werklast tot maar liefst 32,1 ton. Met deze sluiting kiest u voor maximale veiligheid en veelzijdigheid tijdens het hijsen.

Voor- en Nadelen

  • Hoge werklast: Tot 32,1 ton, geschikt voor zwaar industrieel gebruik.
  • Universele schroefdraad: Verkrijgbaar met metrische en UNC-schroefdraad voor brede toepasbaarheid.
  • Dubbele draaibaarheid: Altijd optimale uitlijning en minimale slijtage aan hijsmiddelen.
  • Gewicht: Door de robuuste constructie relatief zwaar, mogelijk minder geschikt voor handmatig verplaatsen.
  • Niet standaard met accessoires: Extra onderdelen zoals moeren of ringen moeten los besteld worden.

Toepassingen

Waarvoor gebruik je een universele draaibare sluiting?
Voor het veilig hijsen, draaien en positioneren van zware lasten in industrie, bouw en offshore.
Waarom dubbele draaibaarheid?
Dubbele draaibaarheid zorgt ervoor dat de sluiting altijd meedraait met de last. Zo voorkom je torderen van kabels en verhoog je de veiligheid.

Bijzonderheden

Hoe werkt het dubbele draaimechanisme?
De sluiting draait 360° om twee assen, waardoor de belasting altijd optimaal gepositioneerd blijft.
Is bevestigingsmateriaal inbegrepen?
De sluiting wordt geleverd zonder extra bevestigingsmateriaal; bevestiging gebeurt door de schroefdraad direct in de applicatie te monteren.
Is de sluiting geschikt voor dynamische belasting?
Ja, de Mega DSS is ontworpen voor zowel statische als dynamische belasting en intensief gebruik.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:
Hoogwaardig staal.
Afwerking:
Slijtvaste en corrosiebestendige coating.
Veiligheid:
Beproefde veiligheidsfactor van 4:1 of 5:1, afhankelijk van de uitvoering.
Normen:
Voldoet aan internationale hijsnormen en Codipro-specificaties.
Bekijk alle specificaties

Specificaties

De universele draaibare sluiting Mega DSS is speciaal ontwikkeld voor het hijsen van ladingen tot 50 ton met draaibare hijsringen

  • Gebruiksfactor 4 of 5, werklast is standaard met gebruiksfactor 5.
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
  • Van M64 tot M100 is standaard voor werklasten van 26t tot 48t.
  • Mogelijkheid tot een hogere WLL op aanvraag.

DSS technische tekening

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) S (mm) L1 (mm) Koppel (Nm) Gewicht (kg)
DSS-M 64 M64 (x6) 26 26 33 33 127 64 140 186 143 278 69 36 100 600 42
DSS-M 72 M72 (x6) 28 28 35 35 127 64 140 186 143 278 69 36 110 700 43
DSS-M 72x4 M72 (x4) 28 28 35 35 127 64 140 186 143 278 69 36 110 700 43
DSS-M 80 M80 (x6) 32 32 40 40 127 64 140 186 143 278 69 36 120 800 44,5
DSS-M 90 M90 (x6) 36 36 45 45 127 64 140 186 143 278 69 36 135 900 46,5
DSS-M 100 M100 (x6) 48 48 60 60 127 64 140 186 143 278 69 36 150 1000 49

* Gebruiksfactor

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) S (mm) L1 (mm) Koppel (Nm) Gewicht (kg)
DSS-M 64 M64 (x6) 26 26 33 33 127 64 140 186 143 278 69 36 100 600 42
DSS-M 72 M72 (x6) 28 28 35 35 127 64 140 186 143 278 69 36 110 700 43
DSS-M 72x4 M72 (x4) 28 28 35 35 127 64 140 186 143 278 69 36 110 700 43
DSS-M 80 M80 (x6) 32 32 40 40 127 64 140 186 143 278 69 36 120 800 44,5
DSS-M 90 M90 (x6) 36 36 45 45 127 64 140 186 143 278 69 36 135 900 46,5
DSS-M 100 M100 (x6) 48 48 60 60 127 64 140 186 143 278 69 36 150 1000 49

Eigenschappen

Artikelnummer
HO_CPDSSMEGA-064
EAN-nummer
HO_CPDSSMEGA-064
Gewicht
42.0
Merk
Codipro
