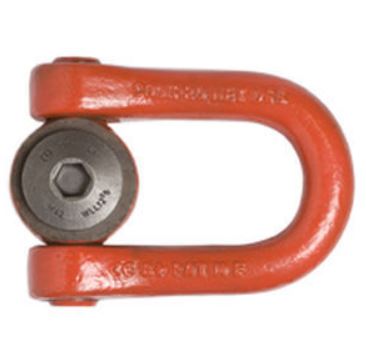

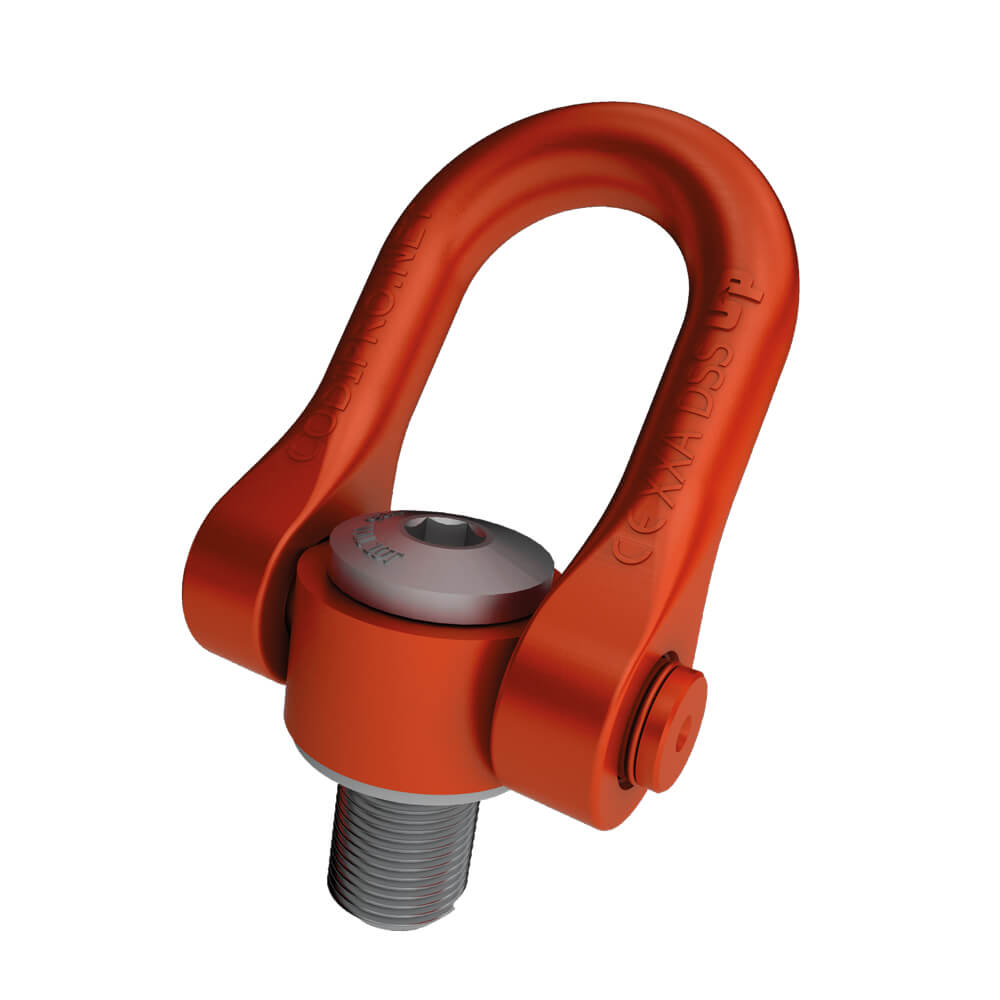

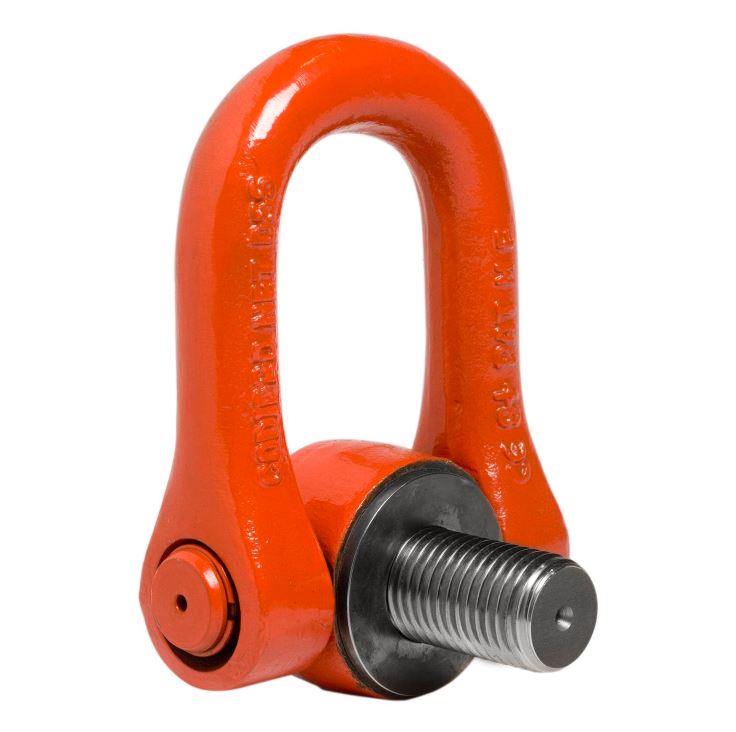

Codipro Dubbel draaibare sluiting DSS

  • Compact en ergonomisch.
  • Strak te draaien met inbussleutel.
  • Ook verkrijgbaar in roestvrij staal en in vrouwelijke versie.
  • Andere varianten op aanvraag.
  • Conform EN 1677.
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

Deze actie is geldig tot en met
Bruto: € 332,00
€ 265,60 20% korting
€ 265,60 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPDSS-024


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

De dubbel draaibare sluiting DSS is speciaal ontworpen voor het hijsen van zware ladingen. De hijsring DSS heeft een grote sluiting. De draaibare sluiting is ook beschikbaar in een roestvrije versie en kan gebruikt worden in vochtige, bijtende en chemische omgevingen.

  • Gebruiksfactor 4 of 5, werklast is standaard met gebruiksfactor 5.
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
  • Van M24 tot M100 is standaard voor werklasten van 4,5t tot 25t.
  • Mogelijkheid tot een hogere WLL op aanvraag.

DSS technische tekening

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L1 (mm) Koppel (Nm) Gewicht (kg)
DSS 24 M24 (x3) 9 4,5 9 5,5 61 31 70 98 73 149 33 36 160 5,4
DSS 30 M30 (x3,5) 14 7,7 14 8,5 61 31 70 98 73 149 33 45 250 5,5
DSS 33 M33 (x3,5) 14,5 8,5 14,5 10,5 61 31 70 98 73 149 33 50 250 5,5
DSS 36 M36 (x4) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 36x3 M36 (x3) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 39 M39 (x4) 15 12 17 14 61 31 70 98 73 149 33 58 320 5,7
DSS 42 M42 (x4,5) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 42x3 M42 (x3) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 45 M45 (x4,5) 15 14,5 15 16 61 31 70 98 73 149 33 63 400 5,9
DSS 48 M48 (x5) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x3 M48 (x3) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x4 M48 (x4) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 52 M52 (x5) 23 19 23 21 79 38 90 123 91 182 45 68 600 11,2
DSS 56 M56 (x5,5) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 56x4 M56 (x4) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 64 M64 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 64x4 M64 (x4) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 72 M72 (x6) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 72x4 M72 (x4) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 80 M80 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15
DSS 90 M90 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15,5
DSS 100 M100 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 16,5

* Gebruiksfactor

Bijlagen

Manual
Specificaties

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HO_CPDSS-024
EAN-nummer
HO_CPDSS-024
Gewicht
5.4
