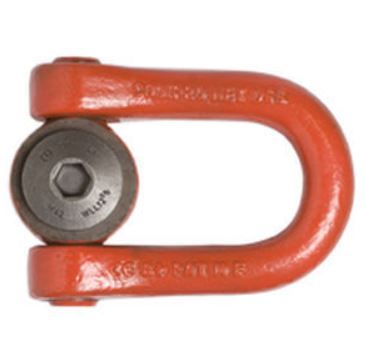

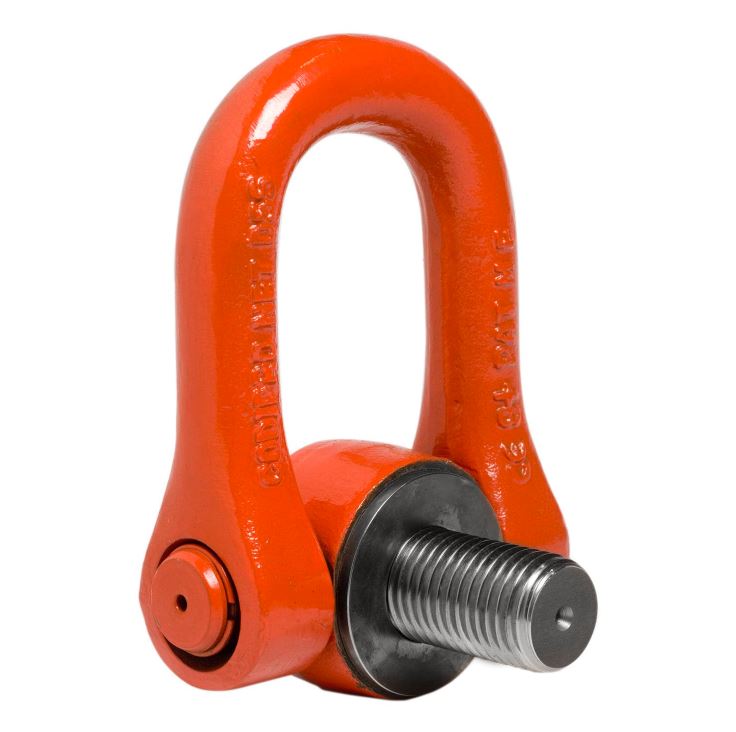

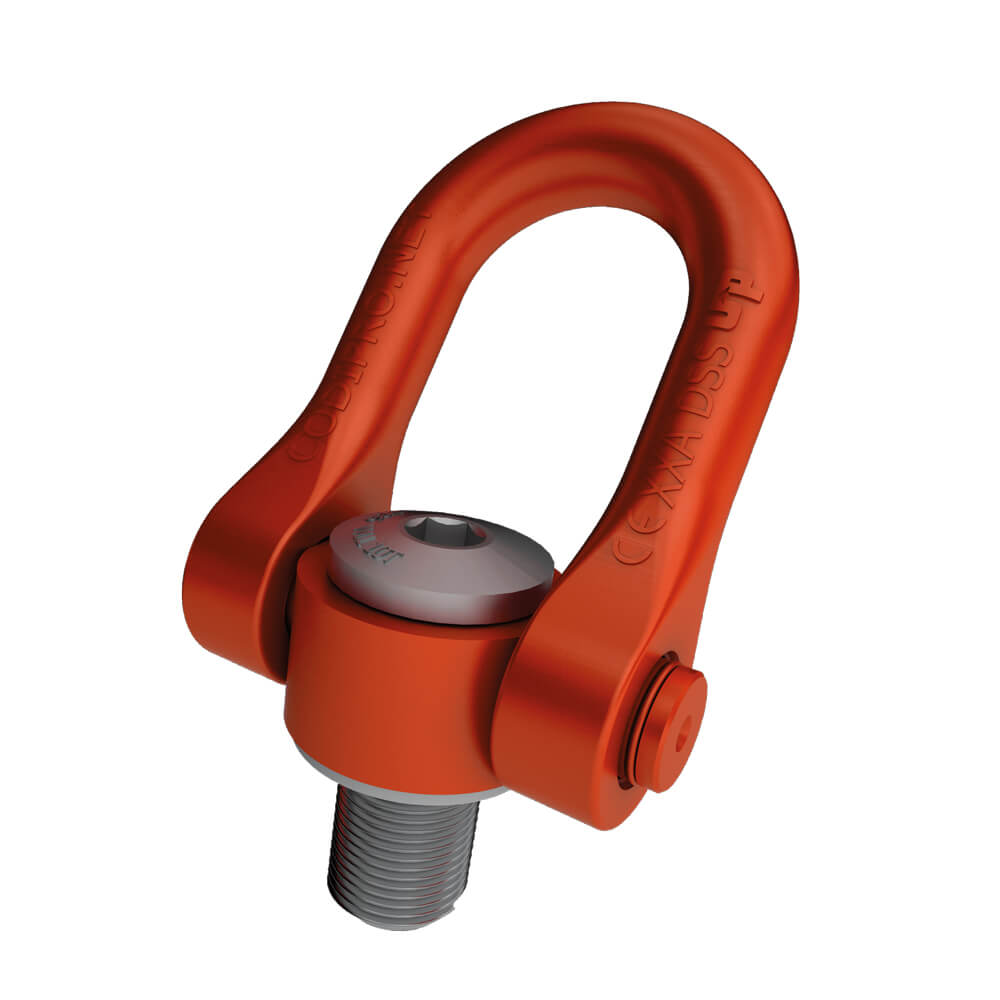

Codipro Dubbel draaibare sluiting DSS

  • Uniek dubbel draaibaar ontwerp mogelijk maakt 360° draaien en 180° zwenken voor optimale lastpositionering.
  • Hoge werkbelasting tot 32,1 ton (metrisch) of 110.000 lbs (UNC) voor zware hijstoepassingen.
  • Ruime variatie in maten en schroefdraadtypes geschikt voor diverse industriële omgevingen.
  • Standaard geïntegreerde bevestiging zonder noodzaak voor een borgpen.
  • Voldoet aan geldende EN-normen voor hijsvoorzieningen.
  • Merk
  • Maat | Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 307,80 € 342,00
ex. btw
€ 307,80 incl. btw
Tijdelijk 10% korting Geldig t/m
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPDSS-024


Productinformatie Specificaties

Codipro Dubbel draaibare sluiting DSS – Maximale veiligheid en flexibiliteit bij hijs- en tiltoepassingen

De Codipro Dubbel draaibare sluiting DSS is een innovatieve hijsvoorziening die maximale veiligheid en flexibiliteit biedt. Dankzij het unieke dubbel draaibare ontwerp is deze sluiting uitermate geschikt voor complexe hijstoepassingen. De DSS combineert een hoge werkbelasting met optimale bewegingsvrijheid. Dit maakt hijswerk in alle richtingen mogelijk, zonder verlies van kracht of stabiliteit.

Voor- en Nadelen

  • Dubbel draaibaar: Altijd optimale positionering van de last tijdens hijsen.
  • Hoge werklast: Geschikt voor lasten tot 32,1 ton (metrisch) of 110.000 lbs (UNC).
  • Veelzijdigheid: Ruime keuze aan maten en schroefdraadtypes voor elke toepassing.
  • Beperkt tot rechtstreekse montage: Niet geschikt voor tijdelijke of losse bevestiging.
  • Gewicht: Het eigen gewicht is relatief hoog bij grotere maten, wat transport kan bemoeilijken.

Toepassingen

Waarvoor gebruik je een dubbel draaibare sluiting DSS?
De DSS wordt gebruikt voor het veilig hijsen, draaien en kantelen van zware lasten in industrie, bouw en scheepvaart.
Waarom een dubbel draaibare constructie?
De dubbele draaibaarheid zorgt ervoor dat de sluiting altijd optimaal gepositioneerd blijft tijdens het hijsen. Dit voorkomt torderen van de last en verhoogt de veiligheid.

Bijzonderheden

Hoe werkt de dubbele draaiconstructie?
De sluiting kan zowel 360° draaien als 180° zwenken, zodat de last altijd in de juiste positie blijft.
Is een borgpen inbegrepen?
De DSS wordt standaard geleverd met een geïntegreerde bevestiging, borgpen is niet benodigd.
Kun je de DSS combineren met verschillende schroefdraadmaten?
Ja, de DSS is leverbaar met metrisch en UNC schroefdraad, passend bij diverse toepassingen.
Welke certificaten worden meegeleverd?
Standaard worden er geen certificaten meegeleverd. Tegen een meerprijs kan een EKH-certificaat worden geleverd.

Korte specificaties

Materiaal:
Hoogwaardig staal, bestand tegen zware belasting.
Afwerking:
Corrosiebestendige coating voor duurzaamheid.
Veiligheid:
Veiligheidsfactor 4:1 of 5:1 (afhankelijk van type), voorkomt overbelasting.
Normen:
Voldoet aan internationale hijsnormen.
Bekijk alle specificaties

Specificaties

De dubbel draaibare sluiting DSS is speciaal ontworpen voor het hijsen van zware ladingen. De hijsring DSS heeft een grote sluiting. De draaibare sluiting is ook beschikbaar in een roestvrije versie en kan gebruikt worden in vochtige, bijtende en chemische omgevingen.

  • Gebruiksfactor 4 of 5, werklast is standaard met gebruiksfactor 5.
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
  • Van M24 tot M100 is standaard voor werklasten van 4,5t tot 25t.
  • Mogelijkheid tot een hogere WLL op aanvraag.

DSS technische tekening

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L1 (mm) Koppel (Nm) Gewicht (kg)
DSS 24 M24 (x3) 9 4,5 9 5,5 61 31 70 98 73 149 33 36 160 5,4
DSS 30 M30 (x3,5) 14 7,7 14 8,5 61 31 70 98 73 149 33 45 250 5,5
DSS 33 M33 (x3,5) 14,5 8,5 14,5 10,5 61 31 70 98 73 149 33 50 250 5,5
DSS 36 M36 (x4) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 36x3 M36 (x3) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 39 M39 (x4) 15 12 17 14 61 31 70 98 73 149 33 58 320 5,7
DSS 42 M42 (x4,5) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 42x3 M42 (x3) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 45 M45 (x4,5) 15 14,5 15 16 61 31 70 98 73 149 33 63 400 5,9
DSS 48 M48 (x5) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x3 M48 (x3) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x4 M48 (x4) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 52 M52 (x5) 23 19 23 21 79 38 90 123 91 182 45 68 600 11,2
DSS 56 M56 (x5,5) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 56x4 M56 (x4) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 64 M64 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 64x4 M64 (x4) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 72 M72 (x6) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 72x4 M72 (x4) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 80 M80 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15
DSS 90 M90 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15,5
DSS 100 M100 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 16,5

* Gebruiksfactor

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L1 (mm) Koppel (Nm) Gewicht (kg)
DSS 24 M24 (x3) 9 4,5 9 5,5 61 31 70 98 73 149 33 36 160 5,4
DSS 30 M30 (x3,5) 14 7,7 14 8,5 61 31 70 98 73 149 33 45 250 5,5
DSS 33 M33 (x3,5) 14,5 8,5 14,5 10,5 61 31 70 98 73 149 33 50 250 5,5
DSS 36 M36 (x4) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 36x3 M36 (x3) 15 11 15 12 61 31 70 98 73 149 33 54 320 5,5
DSS 39 M39 (x4) 15 12 17 14 61 31 70 98 73 149 33 58 320 5,7
DSS 42 M42 (x4,5) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 42x3 M42 (x3) 15 13 15,5 15 61 31 70 98 73 149 33 63 400 5,8
DSS 45 M45 (x4,5) 15 14,5 15 16 61 31 70 98 73 149 33 63 400 5,9
DSS 48 M48 (x5) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x3 M48 (x3) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 48x4 M48 (x4) 22 17 22 20 79 38 90 123 91 182 45 68 600 11
DSS 52 M52 (x5) 23 19 23 21 79 38 90 123 91 182 45 68 600 11,2
DSS 56 M56 (x5,5) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 56x4 M56 (x4) 25 22 25 25 78 38 90 123 91 182 45 78 600 11,3
DSS 64 M64 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 64x4 M64 (x4) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 12,2
DSS 72 M72 (x6) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 72x4 M72 (x4) 25 22 25 25 79 38 95 123 91 182 45 90 600 14
DSS 80 M80 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15
DSS 90 M90 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 15,5
DSS 100 M100 (x6) 25 25 32,1 32,1 79 38 95 123 91 182 45 90 600 16,5

Eigenschappen

Artikelnummer
HO_CPDSS-024
EAN-nummer
HO_CPDSS-024
Gewicht
5.4
Merk
Codipro
